电机液压系统用内花键式管接盘

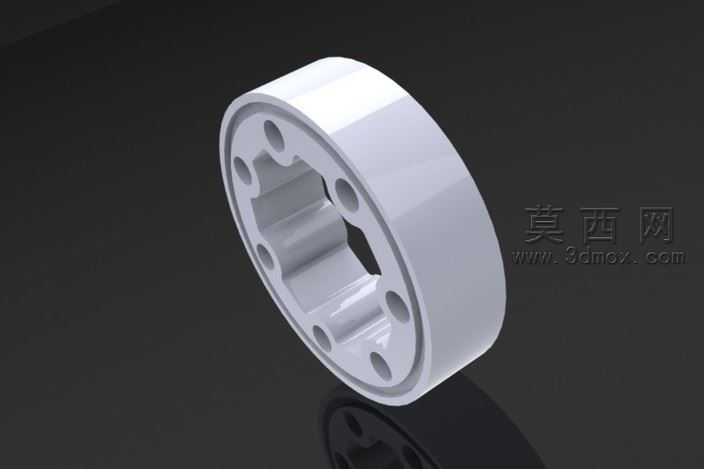

该模型为电机液压管路配套的连接接盘，采用三维参数化建模方式完成全结构设计，建模过程中先以旋转特征构建接盘的整体环形基体，确定内外径的基础尺寸比例，保证接盘的整体壁厚均匀，满足液压工况下的承压强度要求。接盘中心区域设计为内花键结构，建模时通过拉伸切除配合阵列特征完成花键齿形的构建，齿形参数经过标准化校验，可与配套的外花键轴实现精准啮合，保证动力传输过程中的同轴度与扭矩传递稳定性。接盘外缘环形区域均匀分布多个安装通孔，建模时采用圆周阵列方式完成孔位布局，孔位的分度圆直径、孔径尺寸均经过公差匹配设计，可适配标准螺栓的安装紧固需求，保证接盘与对接部件的连接密封性。模型渲染阶段采用哑光金属材质，模拟钢制零件经过表面氧化处理后的质感，通过环境光遮蔽效果突出接盘的结构层次，花键齿面、安装孔内壁等细节区域添加了细微的倒角特征，还原实际零件的机加工工艺细节，避免锐边应力集中的问题。设计过程中充分考虑液压管路的安装适配性，接盘的端面平面度经过参数化约束，可与液压管路的密封垫圈实现紧密贴合，防止液压油泄漏；内花键的齿侧间隙经过合理预留，既保证啮合传动的顺畅性，又避免间隙过大导致的传动冲击。整体模型的所有特征均保留参数化编辑历史，可根据不同的电机功率、液压管路通径需求快速调整尺寸参数，适配不同规格的液压系统应用场景，结构设计兼顾了安装便捷性、工况承压能力与传动可靠性，完全符合液压元件的设计规范要求。
