发动机液压系统轴类组件爆炸展示三维设计

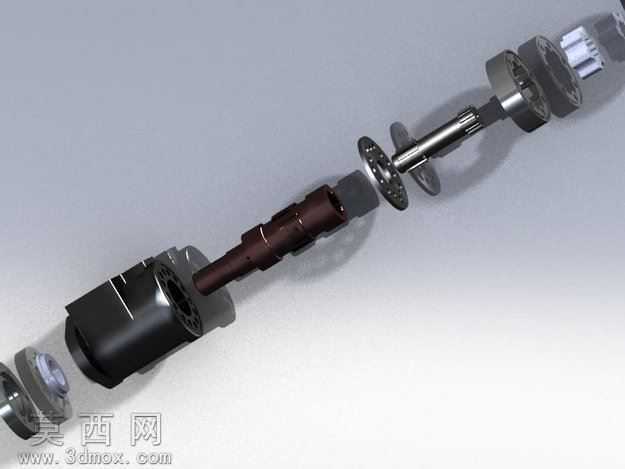

本作品为发动机液压系统核心轴类组件的三维设计成果，采用SolidWorks平台完成全参数化建模，通过爆炸视图的呈现形式清晰拆解各组成零件的装配关系与空间位置。建模阶段严格遵循机械设计公差规范，对主轴、配流盘、缸体、轴承衬套、密封端盖等每一个零件都进行了独立的特征构建：主轴部分通过旋转凸台特征生成基础轴身，结合键槽、花键的切除拉伸特征还原传动结构细节，对轴肩过渡处添加圆角特征避免应力集中，符合液压元件高负载工况的强度要求；缸体部分采用多实体建模方式，精准绘制柱塞腔的分布阵列，保证各腔室的同轴度与位置度公差，还原液压元件的容积式工作结构基础。材质与渲染环节，针对不同零件的实际工业材质进行区分设置：主轴部分赋予调质合金钢材质，调整金属粗糙度参数呈现亚光金属质感，还原热处理后的零件表面状态；密封件与衬套部分赋予丁腈橡胶材质，添加轻微的漫反射粗糙度体现橡胶件的哑光特性；金属端盖与配流盘部分赋予高抛光合金钢材质，添加轻微的环境反射效果体现精密加工面的光洁度；缸体外壁做发黑处理的材质设置，还原液压元件常见的表面处理工艺效果。整体渲染采用柔和的工业影棚布光，通过主光源勾勒零件轮廓，辅助光源补光消除暗部死黑，让爆炸视图下的每一个零件结构都清晰可辨。设计思路上，采用爆炸视图的呈现逻辑，按照实际装配的逆序沿主轴轴向排布各零件，清晰展示从输入端花键到输出端配流结构的完整装配层级，直观呈现液压系统动力传递路径上各元件的配合关系：花键轴负责输入旋转动力，缸体随主轴同步旋转完成柱塞的往复吸压油动作，配流盘实现高低压油腔的精准配流，各轴承衬套保证旋转部件的径向支撑精度，密封端盖防止液压油泄漏同时阻挡外界杂质侵入。建模过程中对所有配合面都预留了合理的装配间隙，还原实际生产中的公差配合要求，既保证模型的结构真实性，也为后续的装配仿真、运动模拟、工程图导出提供可靠的模型基础，可直接用于液压系统的结构教学、装配工艺演示、产品方案展示等场景。
