手摇式万向调节操作机构结构设计

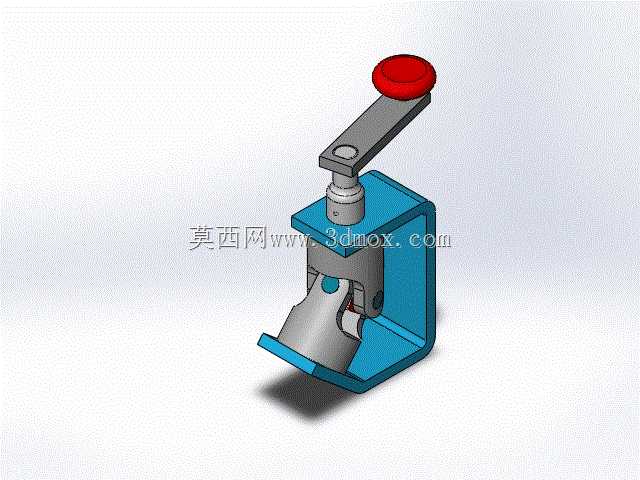

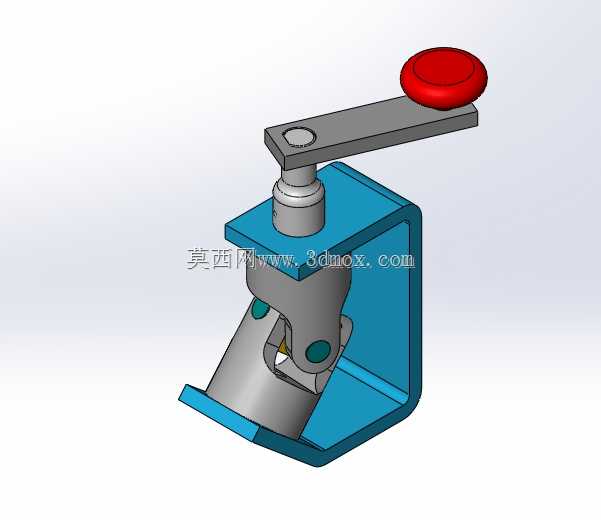

　　这款手摇式万向调节机构，核心采用十字轴式万向节作为传动核心，主要适配需要小范围多角度扭矩传递、手动操作的设备工位，常见于小型试验台架调节、工装夹具角度调整、轻型输送线侧部手动微调工位，也可作为教学演示教具展示万向传动的运动原理。从结构设计来看，整体采用C型安装基座作为承载主体，基座底部预留平直安装面，可通过螺栓直接固定在设备机架或工作台面，安装边界紧凑，基座侧壁做了加厚处理，抵消手摇操作时产生的侧向倾覆力矩，避免长期使用出现基座变形。上部的手摇臂采用扁钢式结构，端部设置红色防滑操作头，增大手部接触摩擦力，操作时施力更顺畅，手摇臂与万向节输入轴采用扁位配合加顶丝固定的方式，传递扭矩时不会出现轴孔打滑的问题。

　　万向节的十字轴配合面做了间隙适配设计，既保证转动时无卡滞，又能控制传动间隙在合理范围，避免调节时出现空程过大的问题，十字轴两端的销轴采用耐磨材质衬套，减少反复转动带来的磨损，延长机构使用寿命。输出端直接连接被调节部件，可在一定锥角范围内实现任意角度的扭矩传递，不受输入轴与输出轴轴线不共线的限制，解决了手动操作位置与被调节部件存在角度偏差时的传动难题。设计时充分考虑了手动操作的力臂匹配，手摇臂长度经过测算，普通人单手操作即可输出足够的调节扭矩，不需要额外加力杆，操作端的红色端头不仅起到防滑作用，也能在设备上形成明显的操作位标识，避免操作人员误触其他部件。整体结构没有冗余零件，拆解维护十分方便，

　　十字轴衬套磨损后仅需更换衬套即可恢复传动精度，不需要整体更换机构，后期维护成本较低。安装时仅需要保证基座底面与安装面完全贴合，固定螺栓锁紧力矩均匀即可，不需要复杂的对中调试，适配多种非标设备的改造加装需求，在小扭矩、非连续运转的手动调节场景下，相比其他角度传动结构具备结构简单、成本低廉、维护方便的明显优势。
