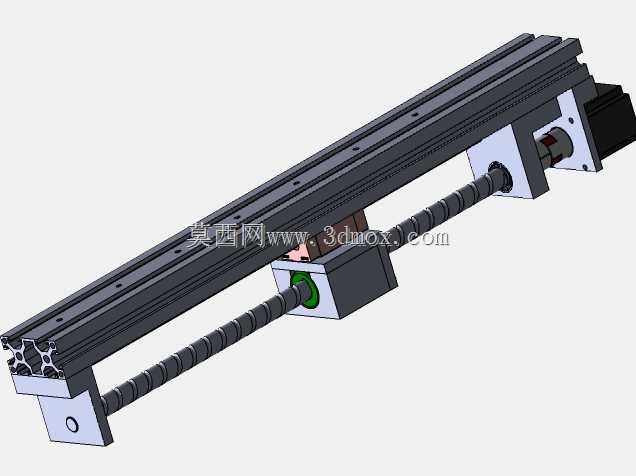

滚珠丝杠直线滑台线性传动模组

　　这款线性传动模组采用滚珠丝杠配合直线导轨的经典传动结构，是自动化设备中实现精准直线位移的核心执行部件，广泛应用在3C电子装配工位的物料移送、小型数控机床的进给轴、检测设备的探针位移驱动、包装生产线的推料定位等场景中，能够在短行程范围内实现高精度的往复直线运动，满足不同设备对位移精度、负载能力、运行平稳性的差异化需求。

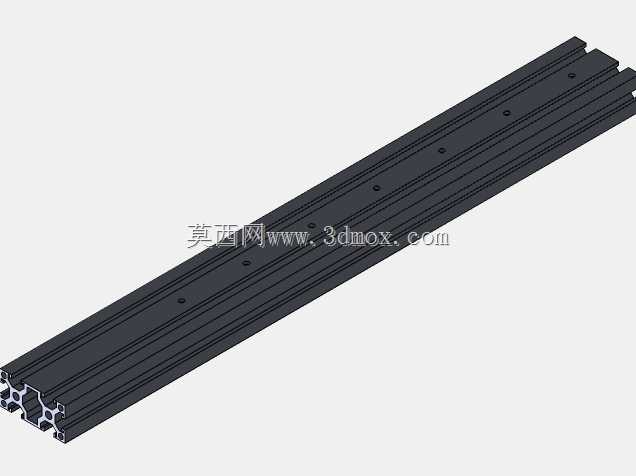

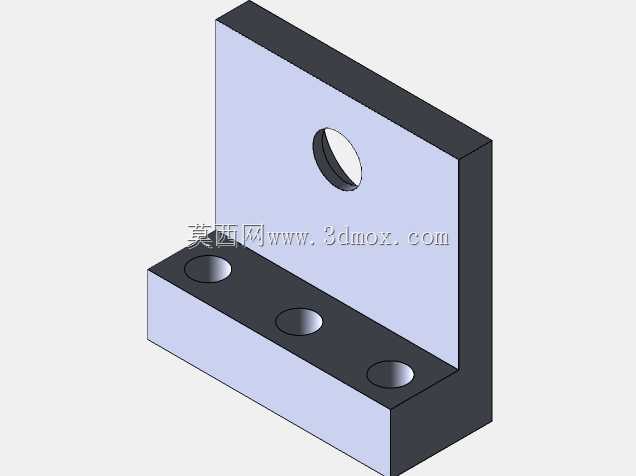

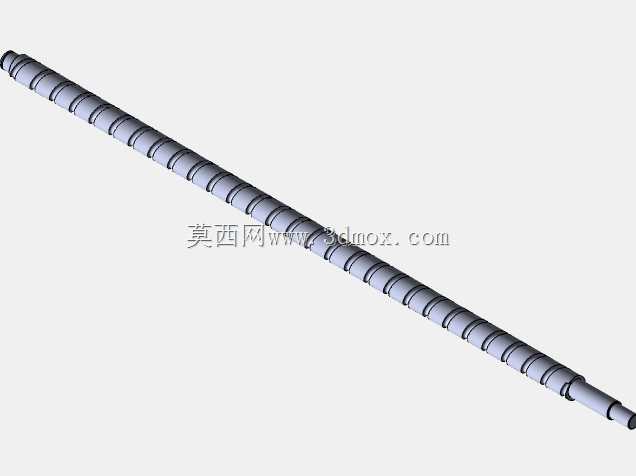

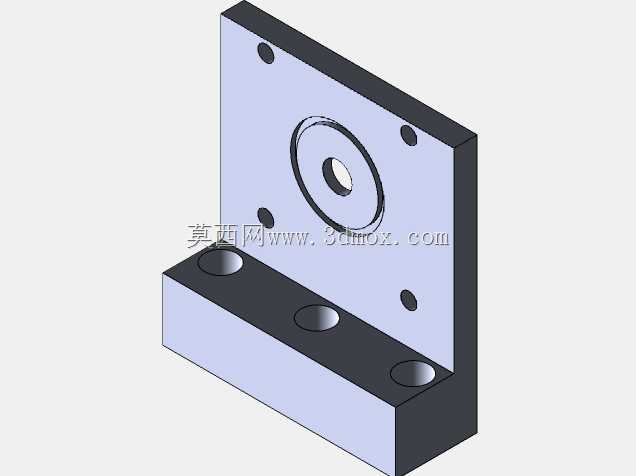

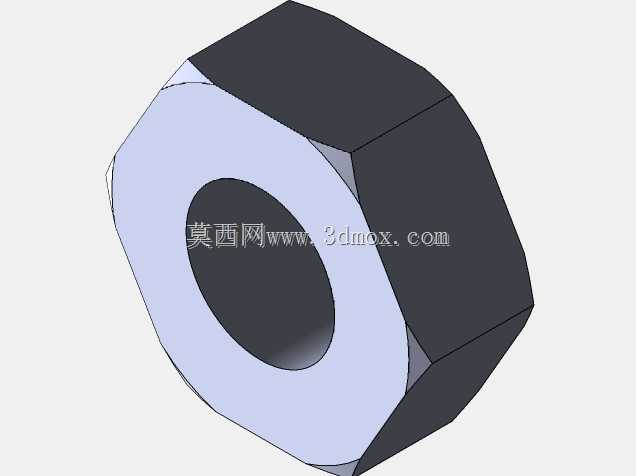

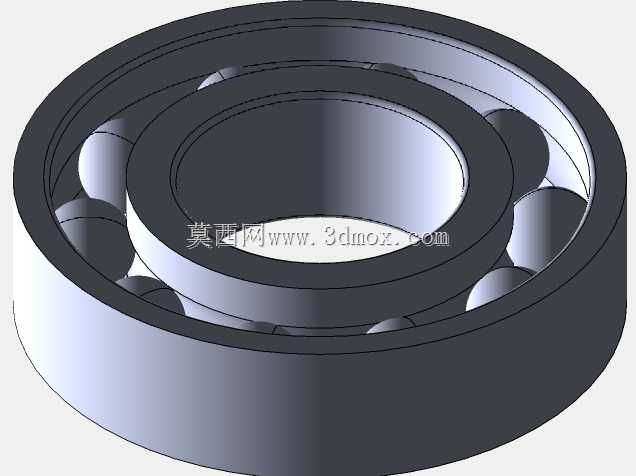

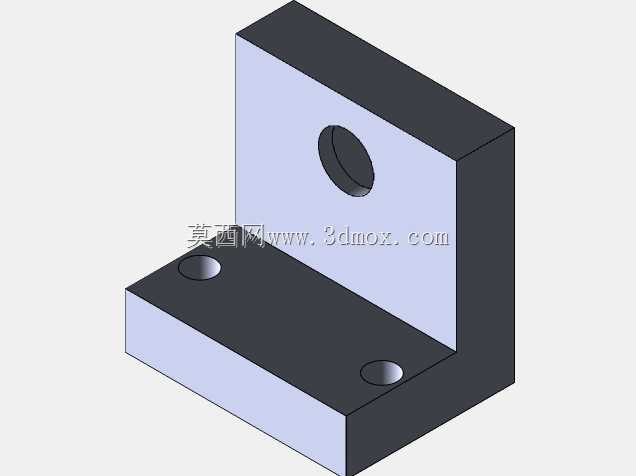

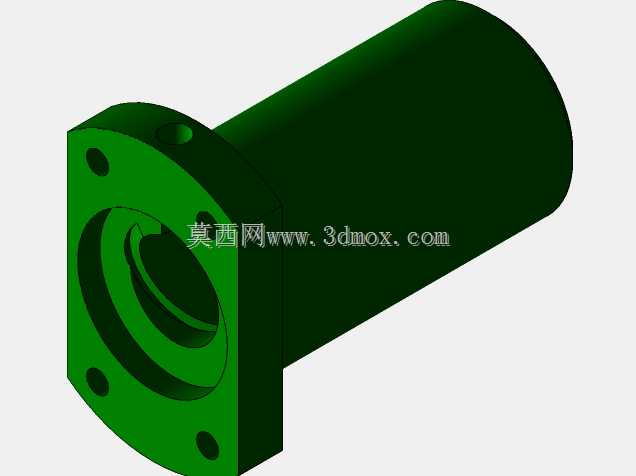

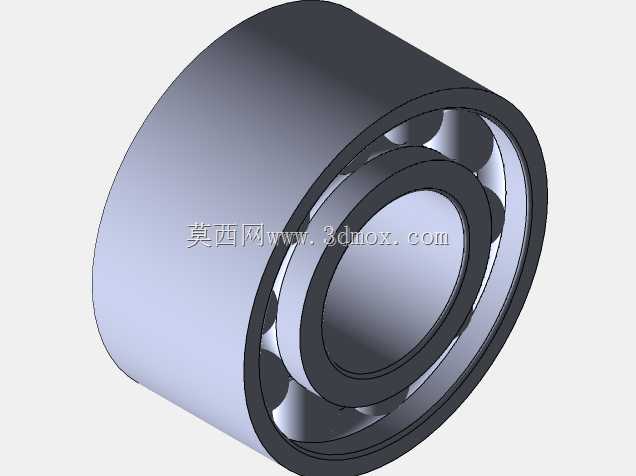

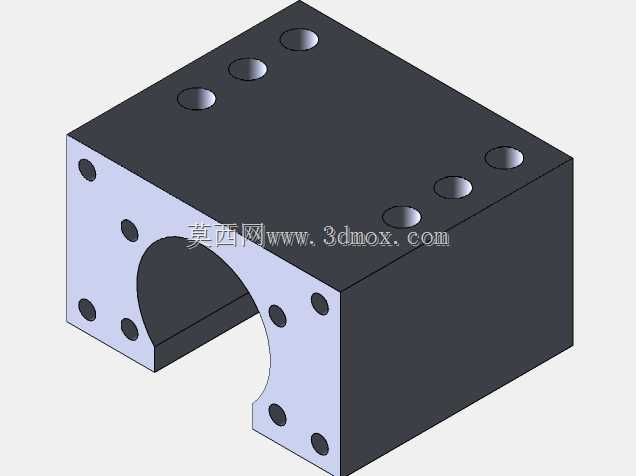

　　从结构设计逻辑来看，模组的承载主体选用标准铝型材作为基座，型材自带的槽道可直接适配通用T型螺母，无需额外加工安装孔位就能快速固定在设备台面上，大幅降低现场安装的配做工作量。导轨部分采用双列滚珠直线导轨，平行布置在丝杠两侧，可同时承受径向负载与一定的倾覆力矩，避免滑台在偏载工况下出现卡滞、爬行问题。传动核心的滚珠丝杠通过两端的支撑座固定，支撑端采用角接触轴承配对安装，既能承受丝杠转动产生的轴向力，也能约束丝杠的径向窜动，保证传动精度的长期稳定性。滑台块与丝杠螺母采用刚性连接，螺母座与滑台的结合面做了定位销孔设计，装配时可快速保证螺母与导轨的平行度，减少装配调试的校准时间。

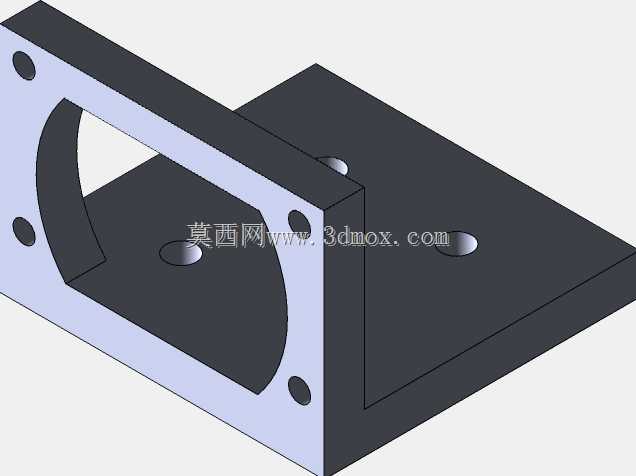

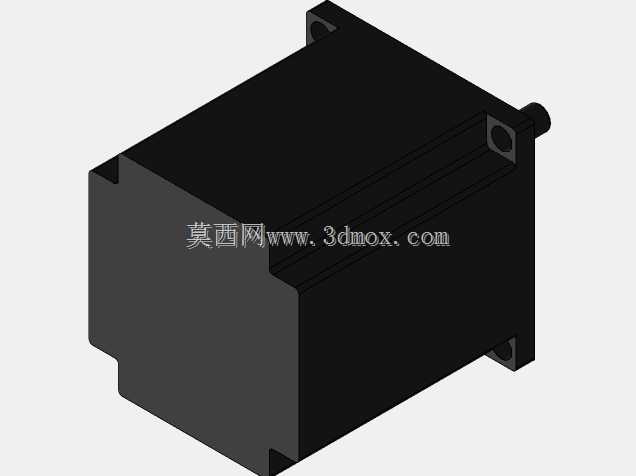

　　在安装边界上，模组的整体宽度适配常规40系列铝型材的安装尺寸，两端的支撑座预留了电机安装法兰位，可直接适配42、57系列步进电机或同规格伺服电机，无需额外定制连接法兰；滑台台面预留了标准间距的螺纹安装孔，可直接固定夹爪、吸盘、检测头等末端执行元件。行程范围可根据实际需求调整丝杠长度与导轨长度，常规短行程版本的整体长度控制在五百毫米以内，适合桌面级小型自动化设备的紧凑安装空间。

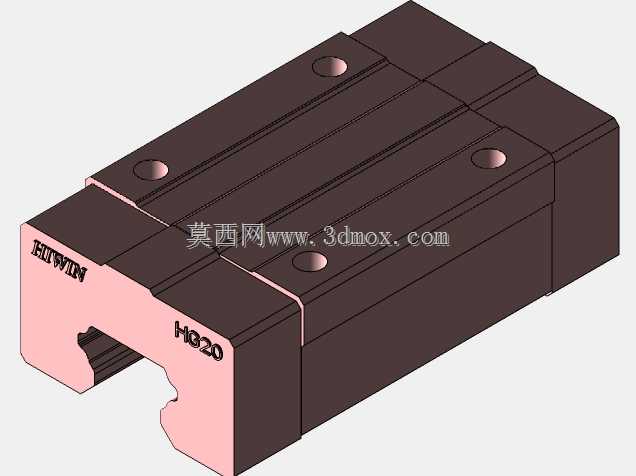

　　设计过程中重点考虑了运行的顺畅性，丝杠与导轨的平行度公差控制在0.02毫米每百米范围内，滑台运行全程无卡顿点，滚珠丝杠的预紧力可通过螺母端的调整垫片进行微调，既可以消除反向间隙提升定位精度，也能避免预紧力过大导致的运行阻力升高、磨损加快问题。导轨的滑块配备了防尘密封端盖，可阻挡车间环境中的粉尘、碎屑进入滑块滚道，延长部件的维护周期，适合多粉尘的机加工、包装生产车间使用。
