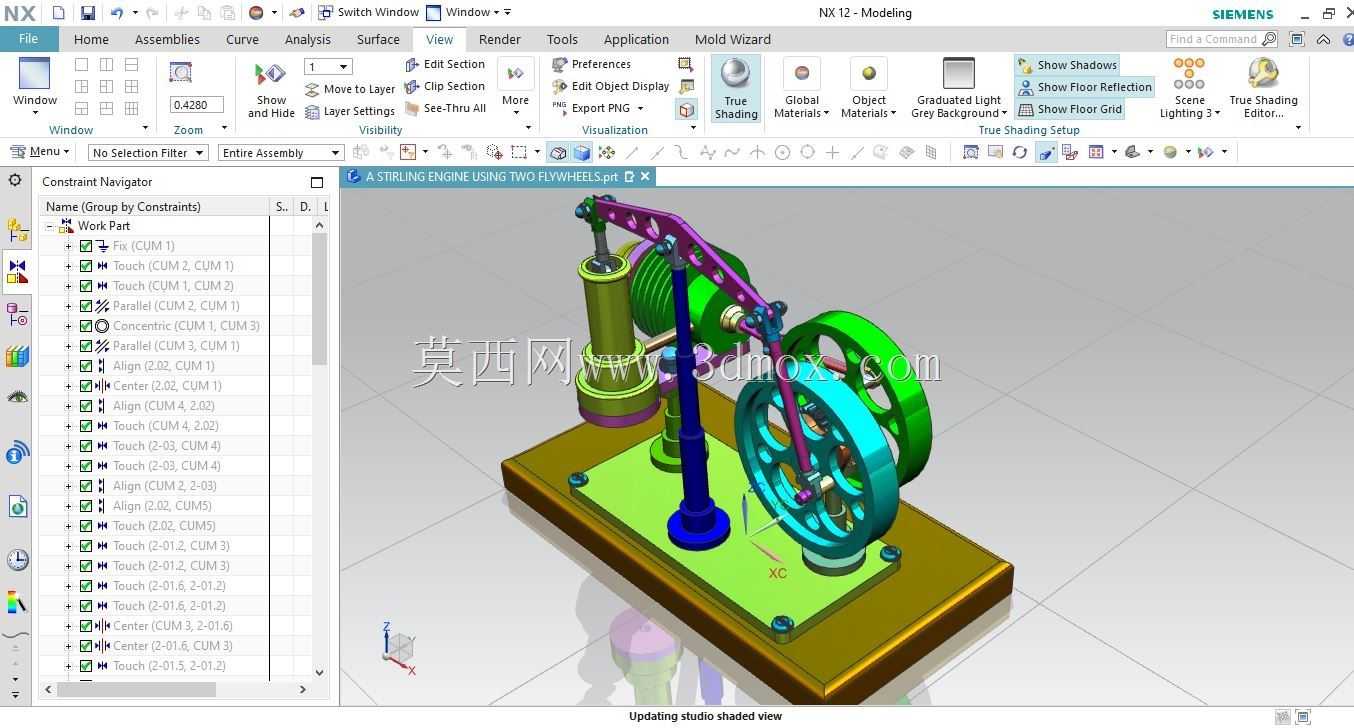

双飞轮结构斯特林动力装置三维数模

　　这套双飞轮构型的斯特林动力结构，常被用于教学演示场景、小型余热回收试验台以及桌面级动力科普展品的开发，区别于单飞轮斯特林结构易出现的死点卡滞问题，双飞轮错位布置的设计能让曲轴运转的平顺性大幅提升，在低温差工况下也能顺利启动运转。从结构设计逻辑来看，整套装置采用立式气缸布局，动力气缸与置换气缸平行固定在金属基座上，两个飞轮分别安装在曲轴的两个输出端，通过配重平衡抵消曲柄连杆机构往复运动产生的惯性力，运转时的振动幅度远小于同缸径的单飞轮结构。基座上预留了四个沉头安装孔，可直接固定在试验台架或者展示台面上，安装边界需要预留出飞轮旋转的径向空间，避免飞轮转动时与周边固定件发生剐蹭，整套结构的横向安装尺寸需覆盖双飞轮的最大回转直径，

　　纵向高度从基座底面到摇臂铰接点的距离可根据实际缸体长度调整，建模时已将所有运动副的间隙预留到位，活塞与缸壁、连杆与曲柄销的配合间隙符合常规小功率动力装置的装配公差要求。在功能实现层面，置换气缸负责将冷热端的工质进行循环推送，动力气缸将工质受热膨胀产生的压力转化为曲柄的旋转扭矩，双飞轮的蓄能作用可以让曲轴越过活塞运动的上下止点，保证动力输出的连续性，这套结构也可作为小型低温差发电装置的动力端，在飞轮端加装小型永磁发电机即可实现低品位热能向电能的转化。建模过程中对所有运动部件做了干涉检查，摇臂与气缸支架、连杆与飞轮辐条之间在全行程运转时无硬干涉，管路走线沿支架布置，不会随运动部件产生拉扯，

　　热端的加热位置预留了酒精灯或者小型电热片的安装空间，冷端可直接加装散热翅片提升换热效率，整套结构的零件拆分符合常规机加工艺，气缸、活塞、飞轮、基座均可采用常规车铣工艺加工，不需要特殊的定制工装，适合教学场景下的学生拆装实训，也能作为小型动力装置研发的原理验证数模，直接导入仿真软件即可进行运动学与动力学的相关计算，验证不同工况下的扭矩输出与转速波动情况。
