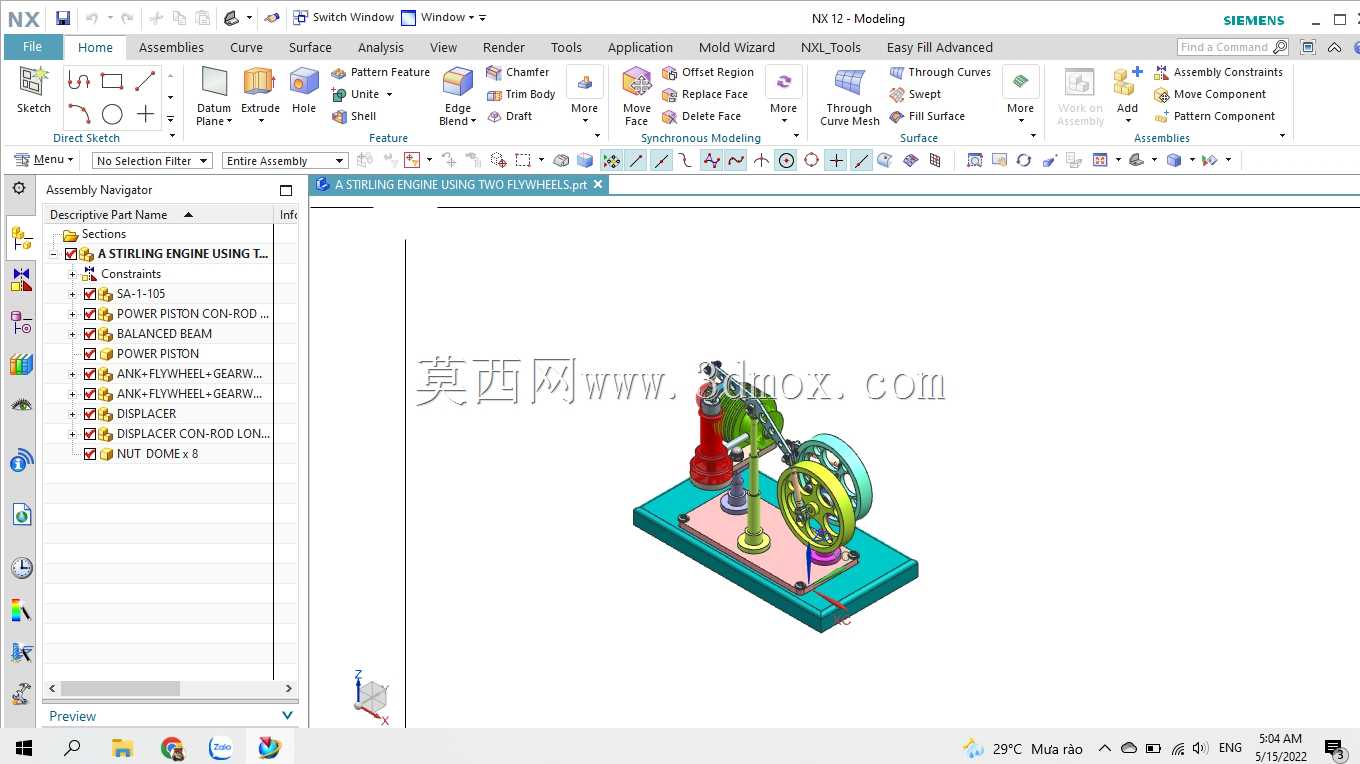

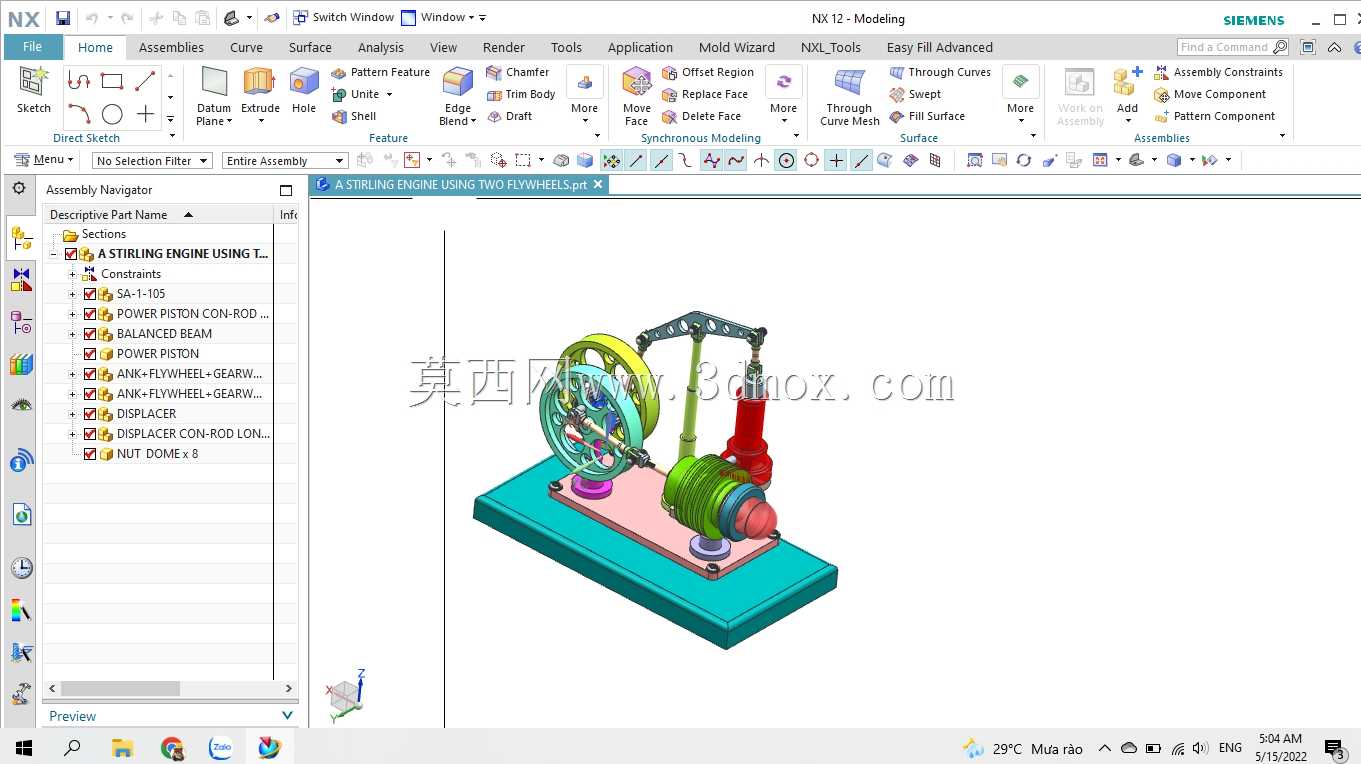

双飞轮结构斯特林动力装置三维设计

　　这款双飞轮构型的斯特林动力装置，在小型热能转换场景中具备独特的应用优势，可适配低温差余热回收、教学演示装置、小型独立动力供给等场景，相较于单飞轮结构，双飞轮的配重设计能大幅抵消曲轴运转过程中的径向脉动，让动力输出的平顺性提升一个层级，尤其适合对运行振动有严格要求的桌面级演示设备、小型便携动力单元使用。从结构设计逻辑来看，整套装置采用立式气缸布局，动力活塞与置换气缸呈垂直排布，底部的安装基座预留了四个沉头安装孔，可直接固定在厚度8mm以上的安装平板上，基座整体长宽尺寸控制在120mm*90mm范围内，整体高度不超过110mm，安装边界清晰，不会占用过多安装空间，适配各类小型台架的搭载需求。传动链路的设计上，曲轴采用偏心轮结构，

　　两个飞轮分别布置在曲轴的两个伸出端，单飞轮直径45mm，厚度6mm，轮缘位置做了加厚配重处理，运转时可储存足够的转动惯量，抵消活塞往复运动的死点阻力，避免装置出现卡滞停转的问题。连杆部分采用铰接式连接结构，活塞销与连杆小头的配合间隙控制在0.02mm，既保证转动灵活性，又不会出现过大的旷量导致传动效率损失。气缸部分的换热结构做了简化设计，加热端直接裸露可适配酒精灯、小型电热片等热源，冷却端采用外露式散热翅片结构，无需额外加装水冷回路就能维持足够的冷热端温差，降低了整套装置的使用门槛。设计过程中特意将所有传动部件的运动包络做了避让校验，飞轮外侧与安装基座边缘预留了10mm以上的安全间隙，运转过程中不会出现部件干涉剐蹭的问题，

　　所有紧固件均采用标准M2、M3规格的内六角螺丝，拆装维护无需特殊工具，方便后续的结构调整与零件替换。整套结构的装配逻辑遵循从下到上的层级，先固定底部基座与气缸支架，再依次装入置换活塞、动力活塞，之后装配曲轴与飞轮组件，最后调整连杆长度确认活塞行程处于合理区间，装配公差链控制合理，普通加工条件下就能满足装配精度要求，不需要高精度的加工设备就能制作出可正常运转的实物。
