工业壁挂式电气控制箱钣金结构设计

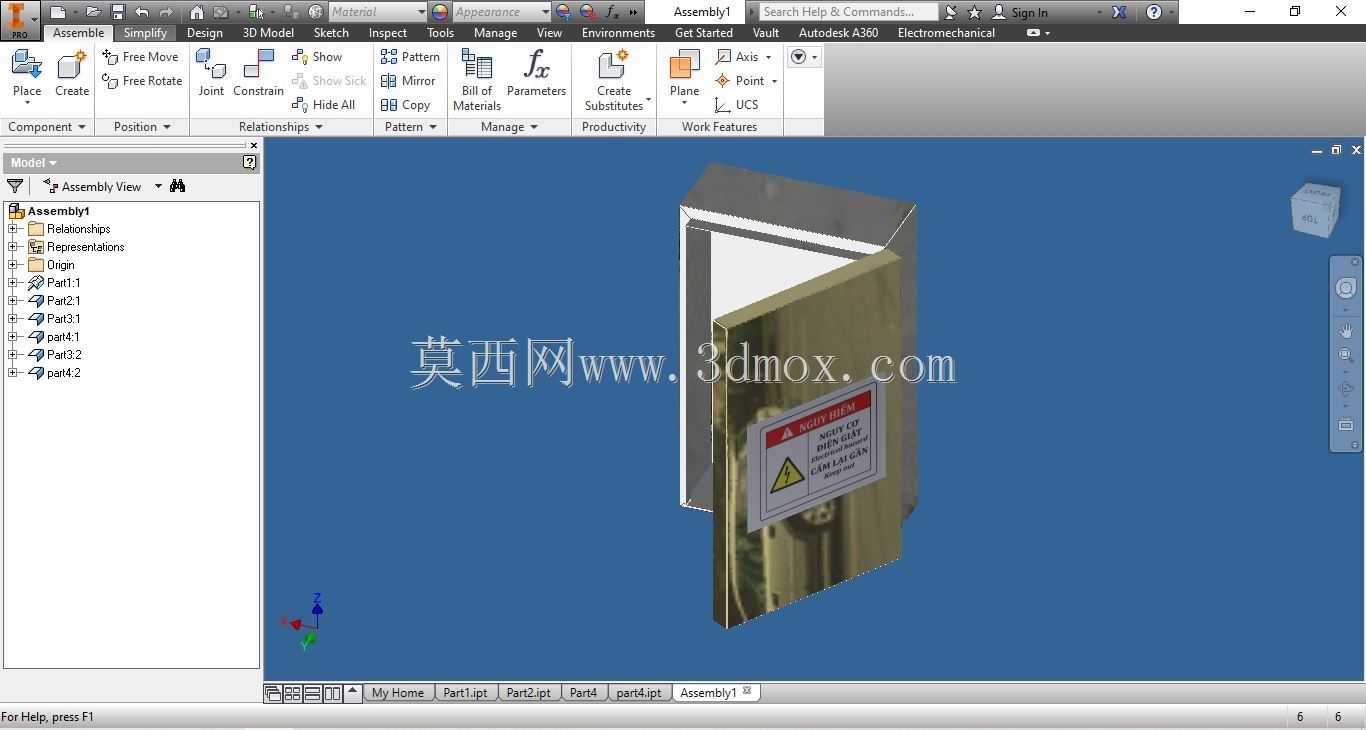

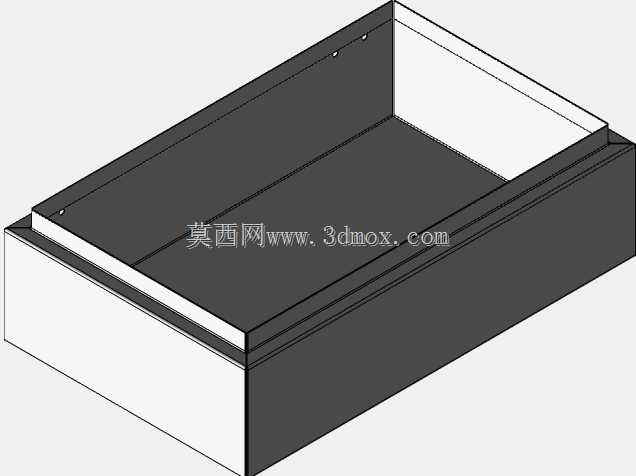

　　这款壁挂式电气控制箱体的三维结构，围绕车间现场低压配电、小型设备就近控制、工位动力回路转接这类实际使用场景搭建，整体采用薄钢板折弯成型的钣金工艺路线，没有多余的复杂曲面，所有棱边都预留了折弯回弹余量与焊接搭接边，完全适配常规钣金厂的剪板、折弯、点焊加工流程。

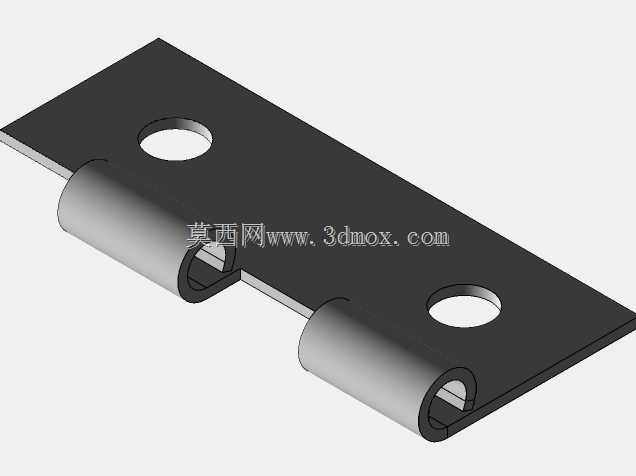

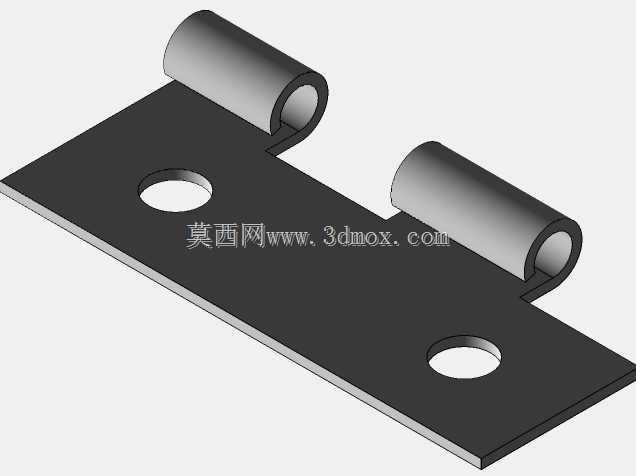

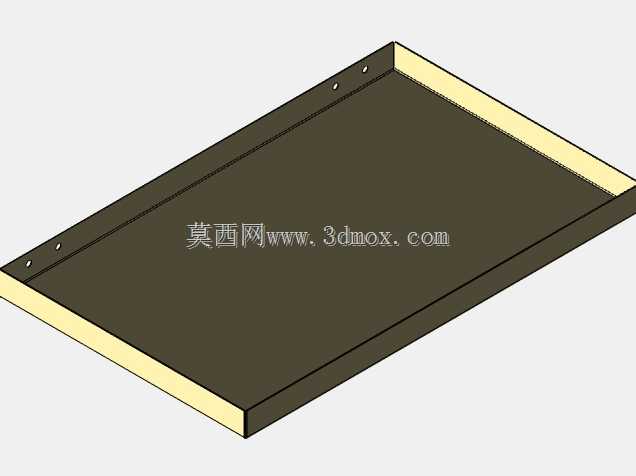

　　从安装边界来看，箱体采用背部贴墙的壁挂布置方式，背部预留四个沉头安装孔位，孔位间距匹配市面通用的墙体膨胀螺栓规格，安装时不需要额外裁切背板，箱体侧边与墙面预留的走线间隙刚好可以容纳穿线管的弯头接入，不会出现线管顶死柜体无法封盖的问题。箱体的开门侧预留了足够的门体开启回转空间，门轴采用单侧暗藏式铰链，开门角度可以达到一百一十度以上，日常检修时不需要完全拆下门体，就能伸手触碰箱内所有接线端子，门体边缘整圈粘贴发泡密封胶条，关门后胶条被箱体翻边均匀压实，能够阻挡车间粉尘、清扫飞溅的水渍进入柜体内部，适配多数普通工业车间的防护需求。

　　设计思路上优先考虑现场布线的操作便利性：箱体内部两侧预留了标准DIN导轨安装卡槽，既可以固定小型断路器、接线端子排，也可以根据需求加装小型继电器模组，箱内底部预留了格兰头进线的开孔位置，强电进线、弱电信号线可以分开从不同开孔穿入，避免线路缠绕干扰。门体内侧预留了标识牌粘贴平面，同时加装了警示标识贴膜的定位凹槽，警示标贴不会因为反复开关门出现翘边脱落。箱体的所有外露边角都做了钝角打磨处理，没有锋利的剪切毛边，现场安装人员搬运、接线时不会被锐边划伤。

　　从功能特性来说，这款箱体属于紧凑型就地控制箱，整体容积刚好容纳单台小型设备的配电与控制元件，不需要占用大型控制柜的安装空间，在生产线工位旁、设备侧方立柱上都可以直接固定，箱门的锁扣采用通用型三角锁，运维人员使用常规配电钥匙就可以开启，不需要配备特殊专用工具。建模过程中所有钣金件都保留了可编辑的折弯参数、壁厚参数，后续如果需要调整箱体的长宽高、更改安装孔位间距、增减进出线开孔，只需要修改对应参数就能自动更新展开图纸，直接导出激光切割下料尺寸，不需要重新从零绘制钣金轮廓，能够大幅缩短同系列电气箱的改型设计周期。箱门和箱体的配合间隙全程做了干涉检查，开关门全程不会出现胶条摩擦、门体磕碰柜体边框的问题，装配完成后门缝均匀一致，完全满足现场批量加工装配的公差要求。
