工业控制用集成式电气接线面板结构

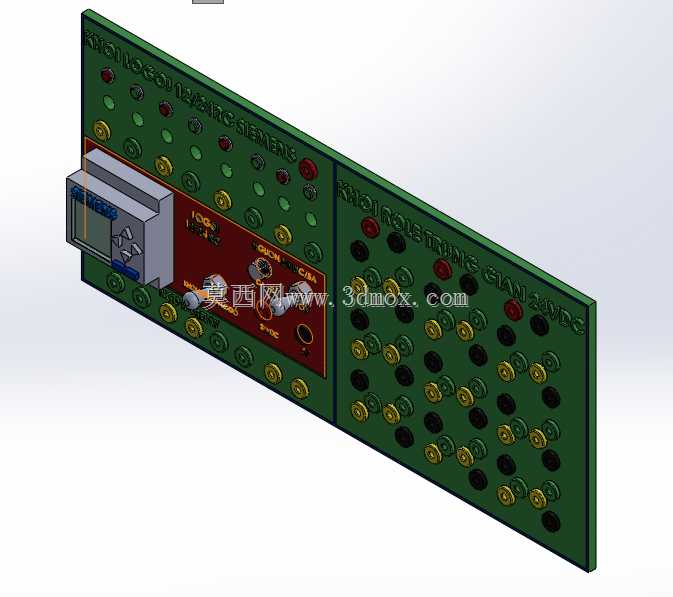

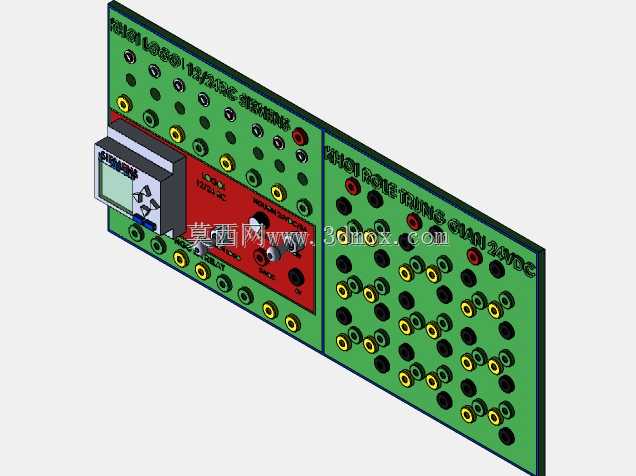

　　这款电气面板主要应用于工业控制柜内部的接线集成与元件排布场景，是设备电控系统中衔接外部线缆与内部控制回路的核心载体，常见于生产线控制柜、设备配套电控箱、小型分布式控制站点的安装场景中，承担着线缆分接、元件固定、回路标识、操作防护的多重作用。从结构设计来看，面板采用双层板拼接的排布思路，整体为长条形板式结构，安装边界适配标准电控柜的内装横梁孔位，板体边缘预留了对应安装孔位，可直接通过标准紧固件固定在柜内安装梁上，无需额外加工转接支架，能有效缩减现场安装的配做工作量。板体表面按照回路功能划分了不同的元件安装区域，一侧预留了小型控制模块的安装位，可直接卡装标准导轨式控制元件，周边排布了多组不同规格的接线端子位，

　　端子孔位按照电流等级做了差异化排布，大电流回路对应的端子位预留了更大的接线空间，适配不同线径的动力线缆接入，信号回路对应的端子位排布更密集，满足多组控制信号的分接需求。面板表面做了功能区域的标识预留位，每个接线点位旁都预留了平整的标识粘贴区域，方便后期运维时标注回路编号，减少查线的工作量。板体上的元件安装孔位均按照行业通用元件的安装尺寸做了适配，端子、指示灯、小型开关类元件都可以直接对应孔位安装，无需二次扩孔或者调整位置。设计时充分考虑了柜内的布线空间，面板与柜内安装梁之间预留了足够的走线间隙，接入的线缆可以从面板后方的空隙完成走线整理，避免线缆挤压元件引脚造成接触不良的问题。面板侧边预留了接地端子的安装位置，可直接连接柜内接地排，

　　满足电控系统的接地防护要求。从实际使用的角度出发，这种集成式的电气面板替代了传统散件排布的安装方式，将原本需要在柜内零散安装的接线端子、控制元件集中在一块整体面板上，既可以提前在装配车间完成面板上的元件预装与接线工作，再整体装入柜内，大幅提升电控柜的装配效率，也能让柜内的布线更加规整，后期运维排查故障时可以快速定位对应回路，减少停机排查的时间。面板的板体厚度兼顾了结构强度与安装重量，不会因为元件安装后出现板体变形，也不会过多增加电控柜的整体负重，适配各类固定式工业电控设备的安装需求。
