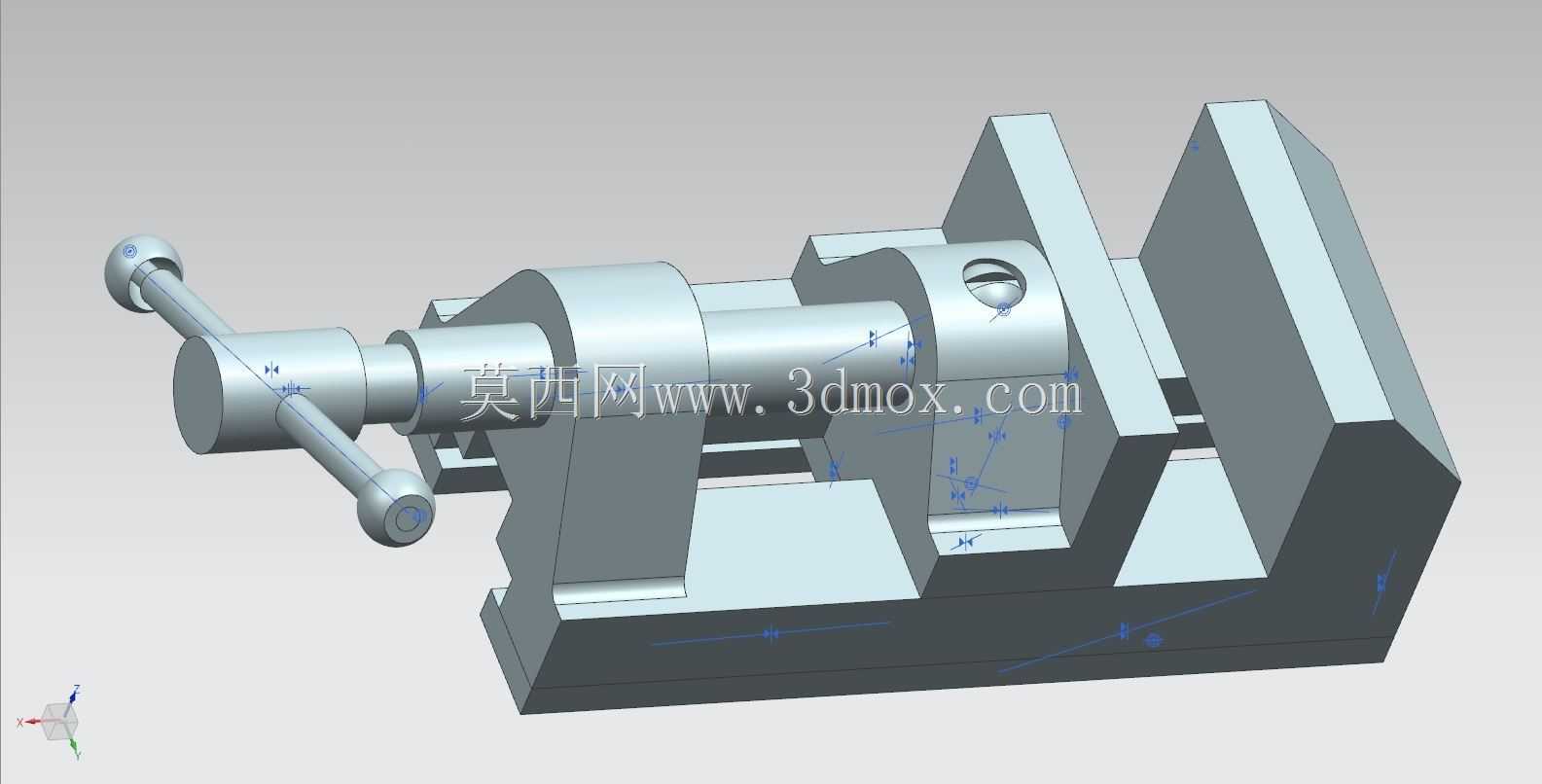

机用螺杆式夹紧工装结构设计

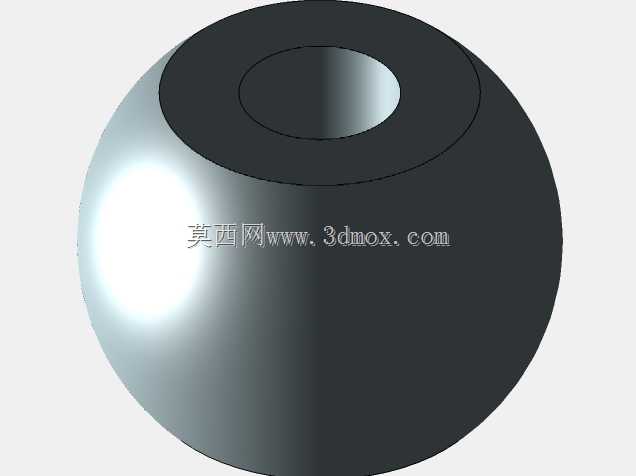

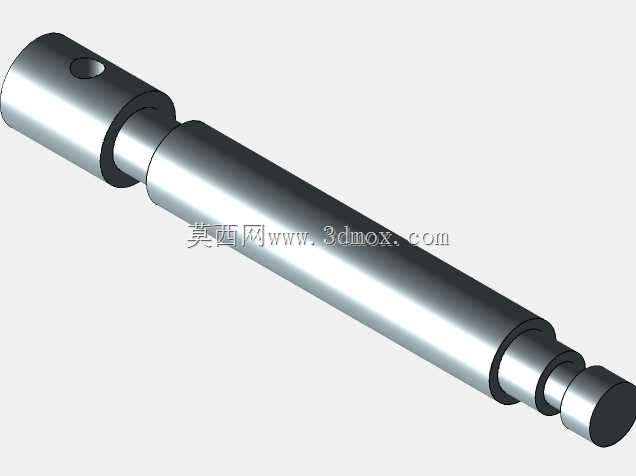

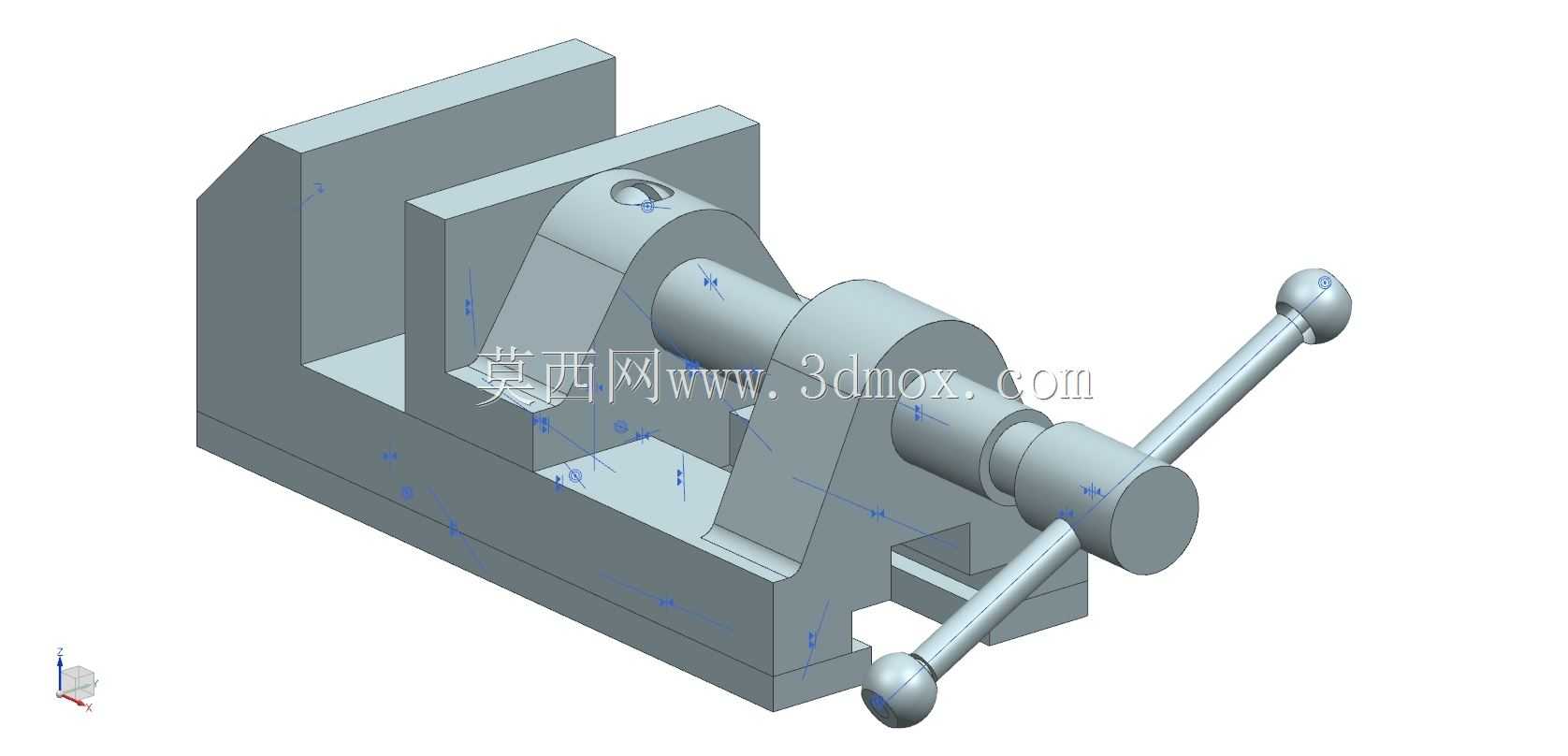

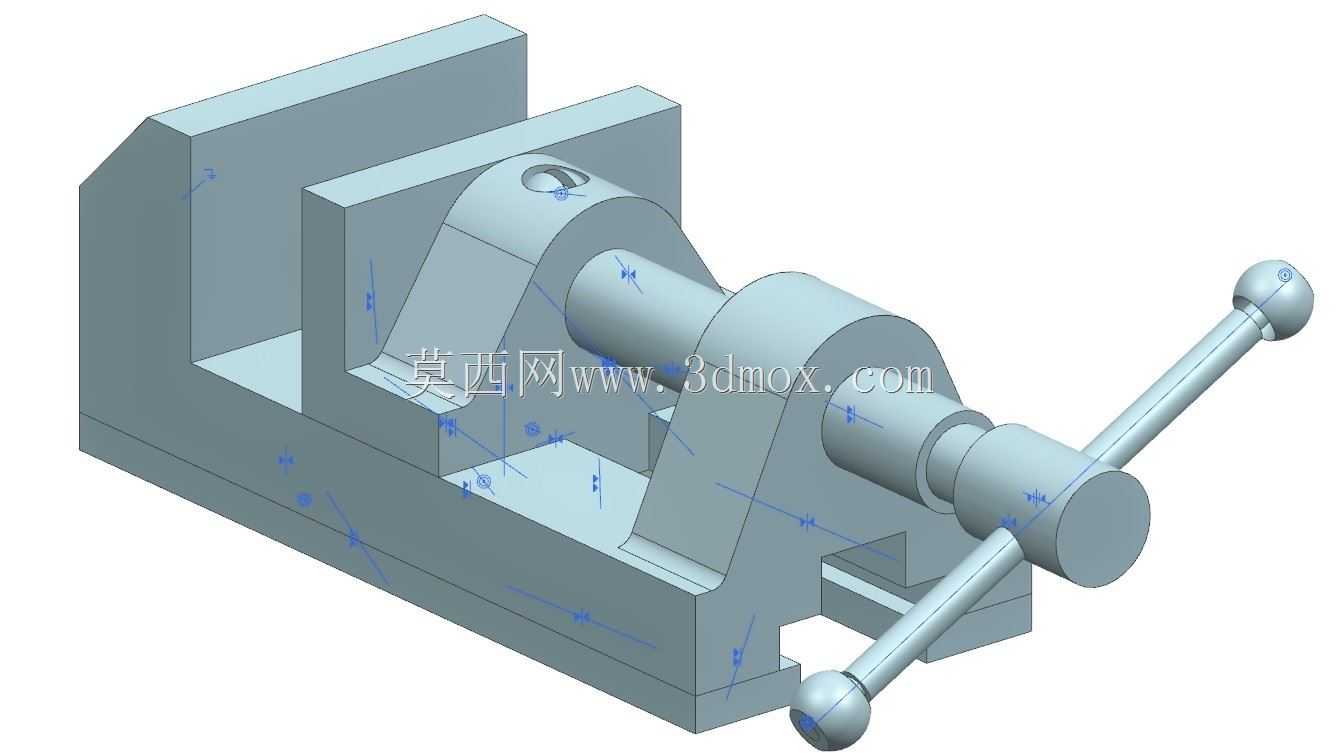

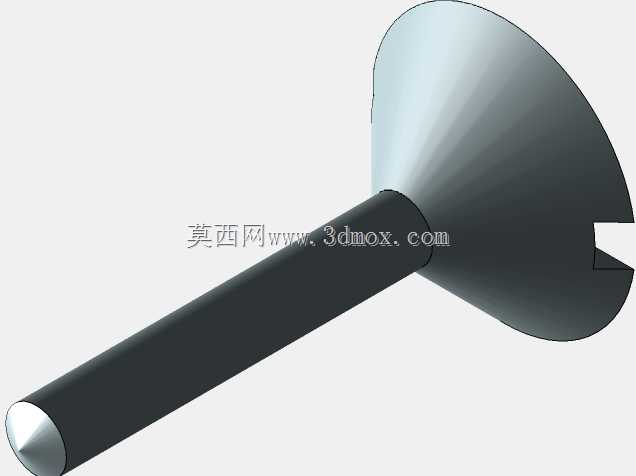

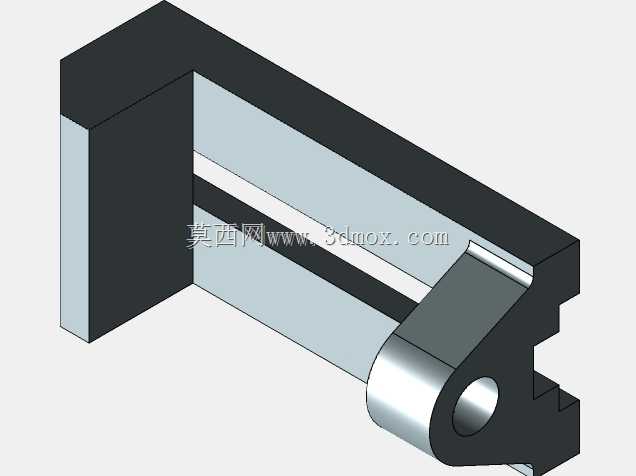

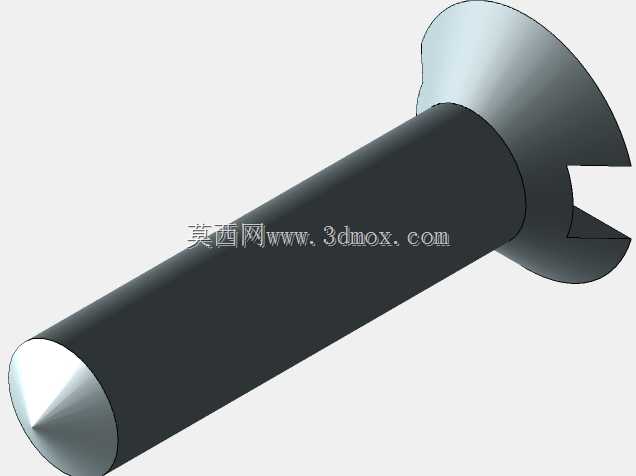

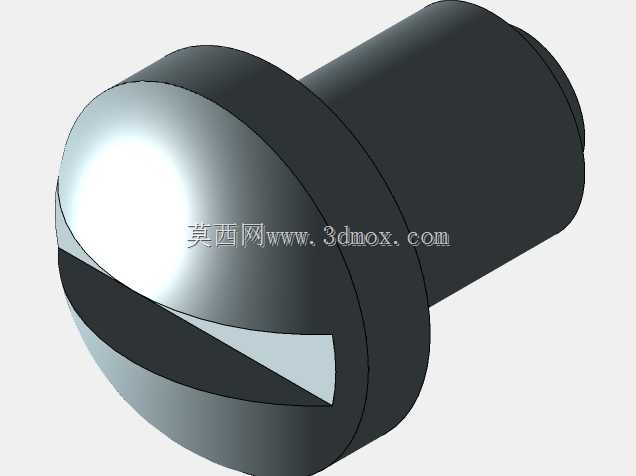

　　这款螺杆驱动的夹紧工装，是机械加工、装配工位上最常用的通用装夹部件，日常在小型零件铣削、钻孔、部件铆接、工件修配等场景中承担工件固定功能，相比液压、气动夹紧结构，它无需外接动力源，完全依靠手动操作即可完成夹紧与松脱动作，适合小批量加工、维修工位、实训教学场景使用，不会受车间气源、电源布局限制，可灵活布置在工作台任意位置。从结构设计逻辑来看，整体采用一体式铸造基座作为承载主体，基座底部预留了与工作台连接的安装槽位，可通过T型螺栓直接固定在标准机床工作台或者钳工台面上，安装边界完全适配常规小型台虎钳的安装尺寸，不需要额外改造工作台面。夹紧动作通过梯形螺纹副实现，螺杆末端搭配球形手柄，

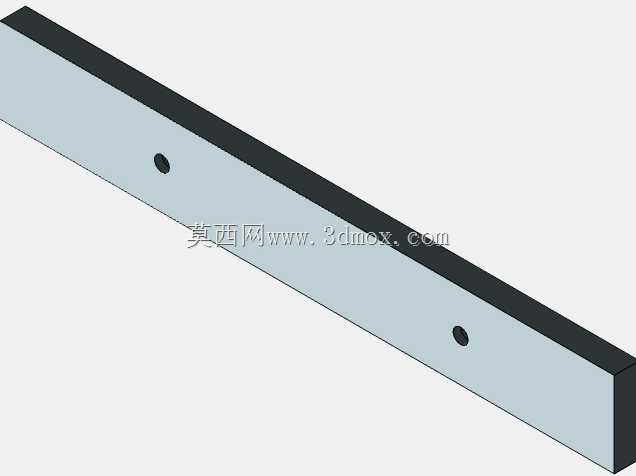

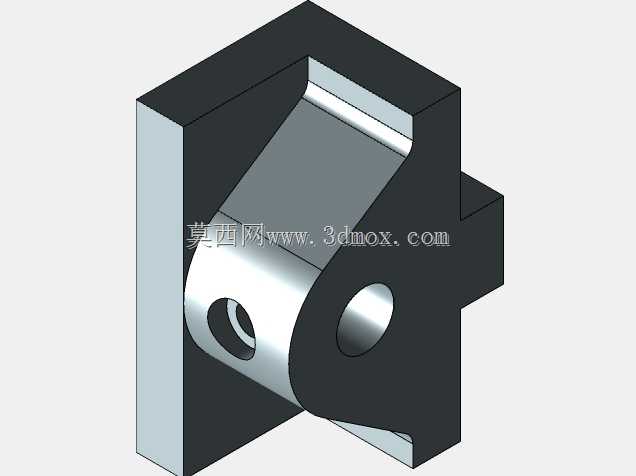

　　操作时可通过转动手柄带动活动钳身沿基座导轨方向做直线进给，梯形螺纹具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，能稳定提供足够的夹紧力，避免工件在加工过程中出现位移影响加工精度。固定钳身与活动钳身的夹持面设计为平面结构，可根据装夹需求更换不同材质的钳口垫片，比如装夹软质金属工件时可加装铜质垫片避免夹伤工件表面，装夹异形工件时也可更换定制钳口来适配特殊轮廓的装夹需求。整个结构的受力路径经过优化，夹紧时的反作用力直接通过基座的加强筋结构传导至安装基面，不会出现结构变形问题，活动钳身与基座导轨的配合面设计有足够的接触长度，夹紧过程中不会出现偏摆，保证夹持面的平行度精度。螺杆与活动钳身的连接部位采用间隙配合，

　　转动手柄时不会出现卡滞问题，日常维护仅需定期在螺纹副和导轨配合面涂抹润滑脂即可，不需要复杂的保养流程，整体结构的零部件通用化程度高，易损件均可直接采购标准件替换，降低了后期的使用维护成本。在实际使用过程中，这类夹紧工装的开口行程可覆盖常规小型零件的装夹尺寸，既可以装夹规则的方块、轴类零件，也可以配合角度垫块完成斜面工件的装夹，是车间工位上通用性极强的基础工装部件。
