卧式轴类零件钻孔专用夹具钻模

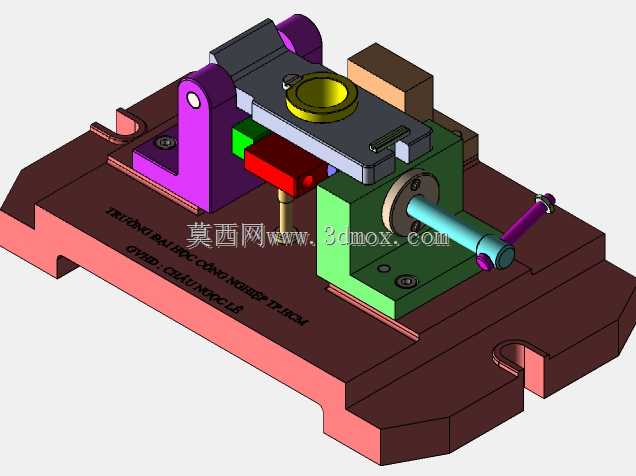

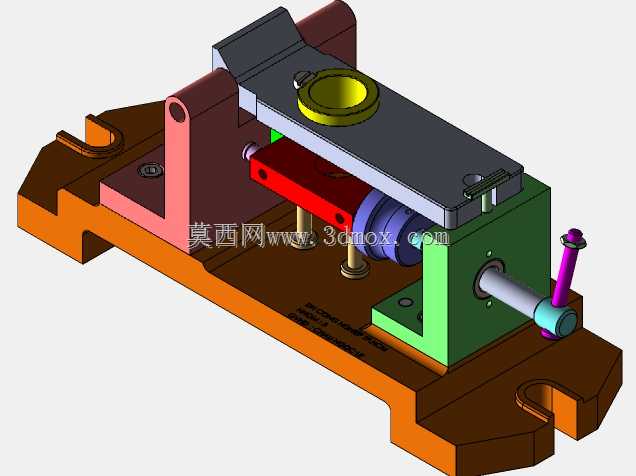

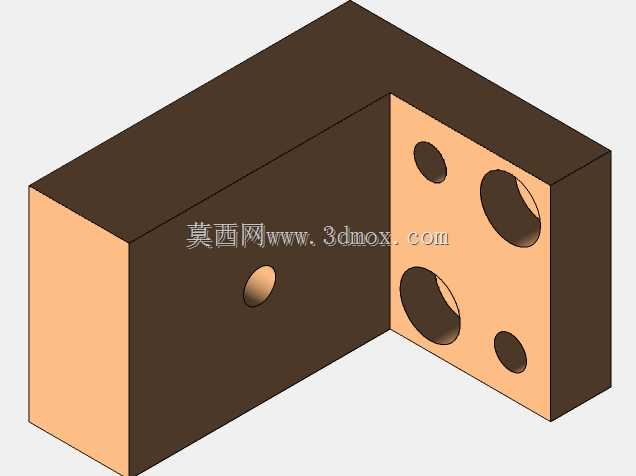

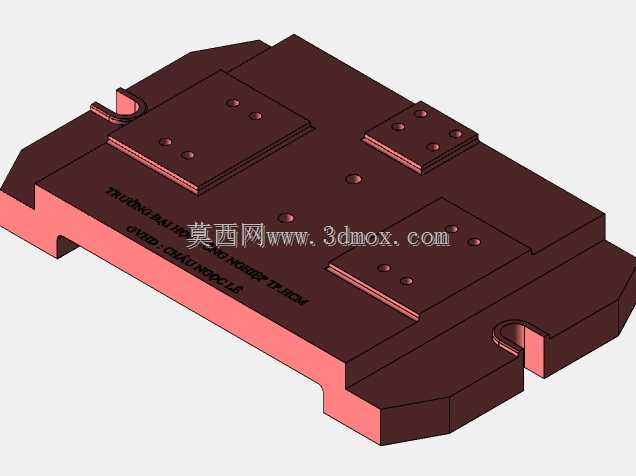

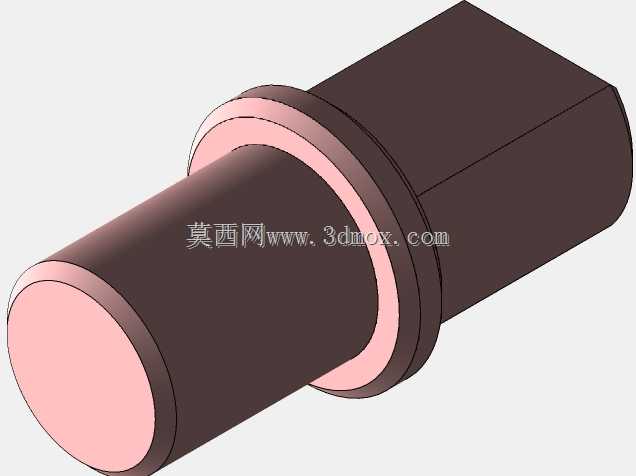

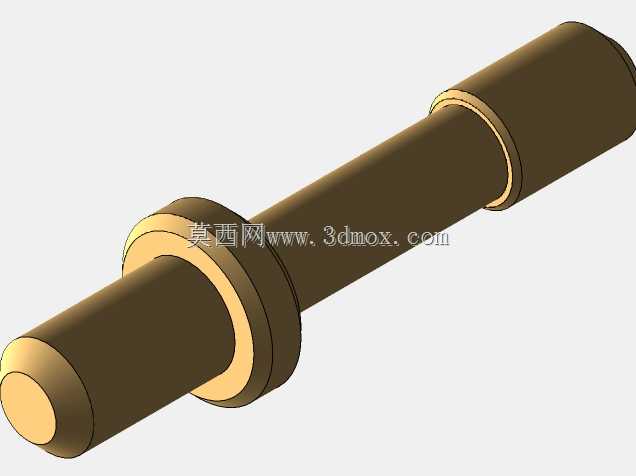

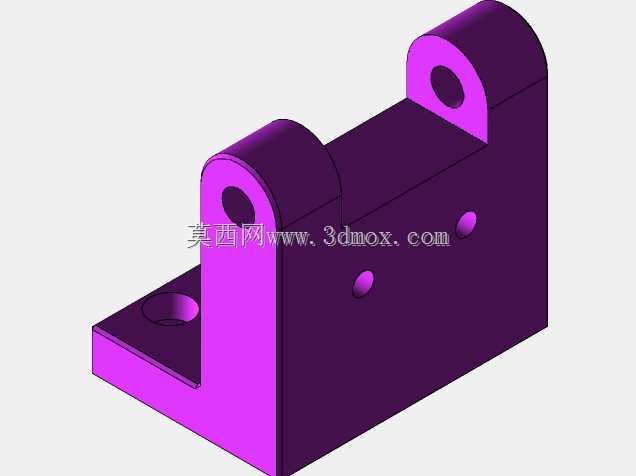

　　这套工装的核心定位逻辑围绕中小批量轴套类零件的径向孔加工展开，日常布置在普通立式钻床或者台钻的工作台上使用，替代划线找正的传统工序，工人装夹完成后直接进给钻头即可，不需要反复核对孔位坐标，批次加工的孔位一致性可以稳定控制在IT9级左右，完全满足常规连接件、传动小轴的钻孔精度要求。从整体布局来看，整套夹具采用卧式排布，底部是带两处U型安装槽的铸铁底座，安装槽的跨距适配多数常规钻床工作台的T型槽间距，底座整体长宽高边界控制在320mm、180mm、210mm区间，不需要额外加高垫块就能匹配标准钻床的主轴行程范围，底座底面做了0.02mm平面度的铣削加工，贴紧工作台面后不会出现装夹翘动的问题。底座上方的支撑结构分为左右两个工位侧架，

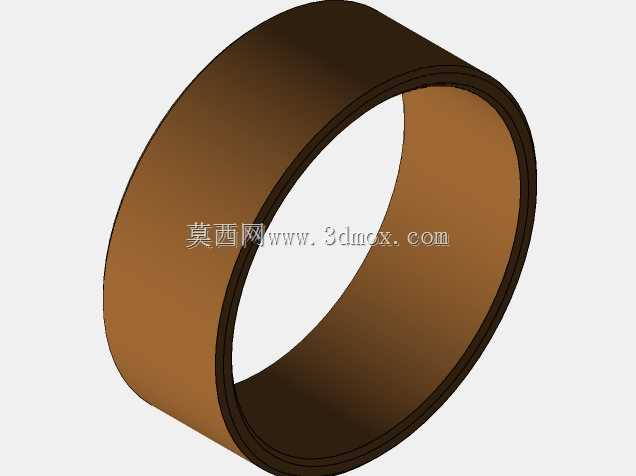

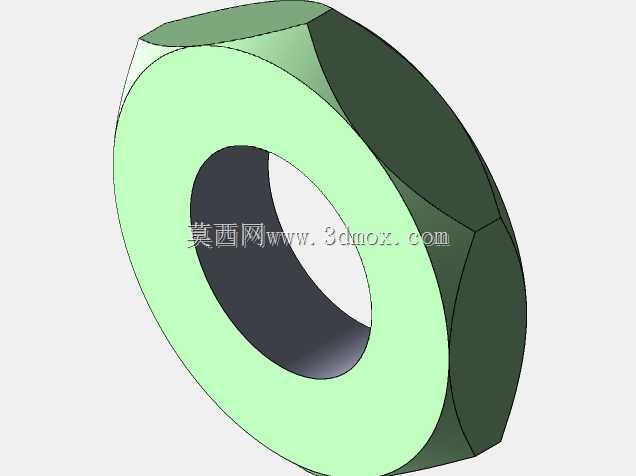

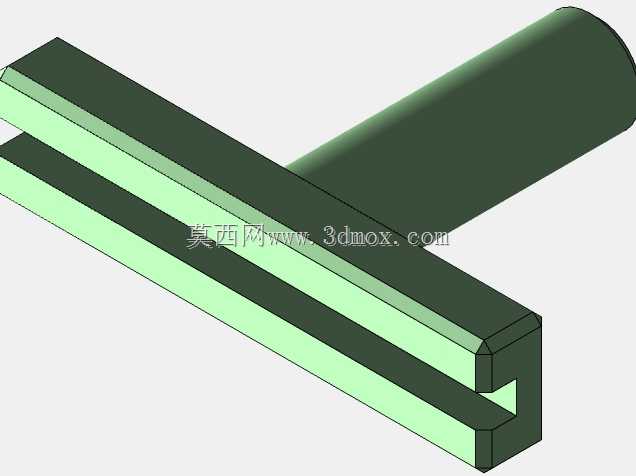

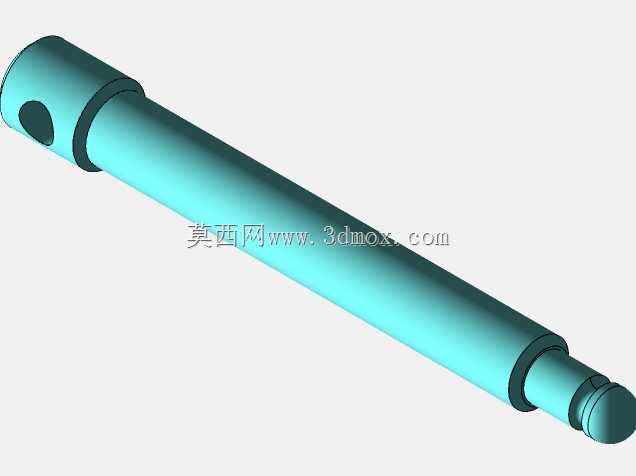

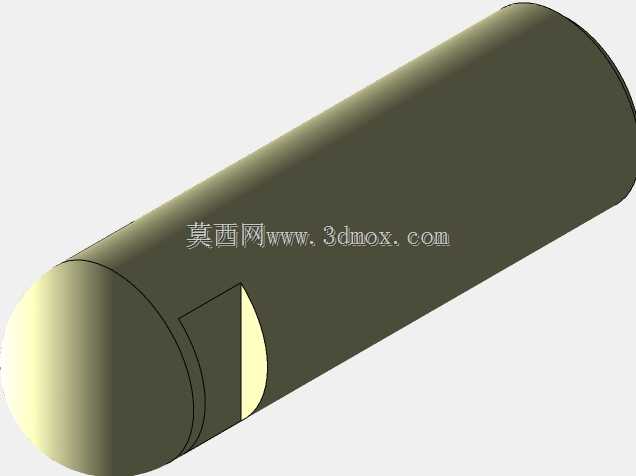

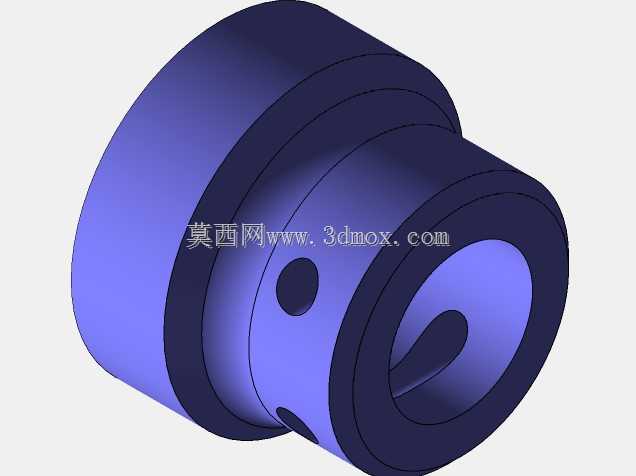

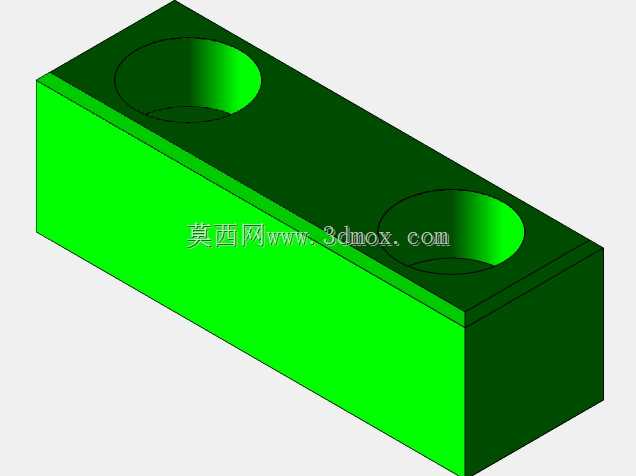

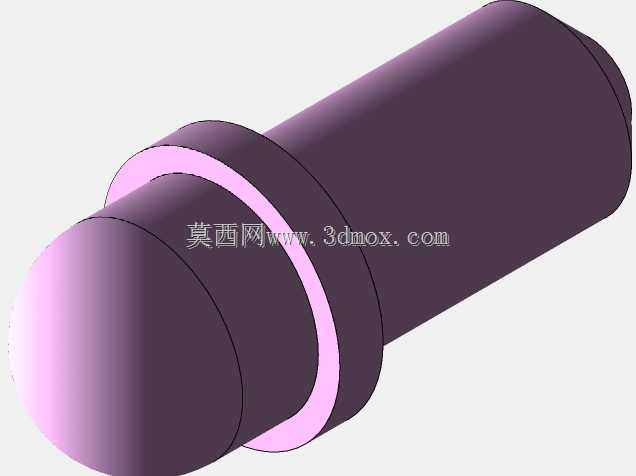

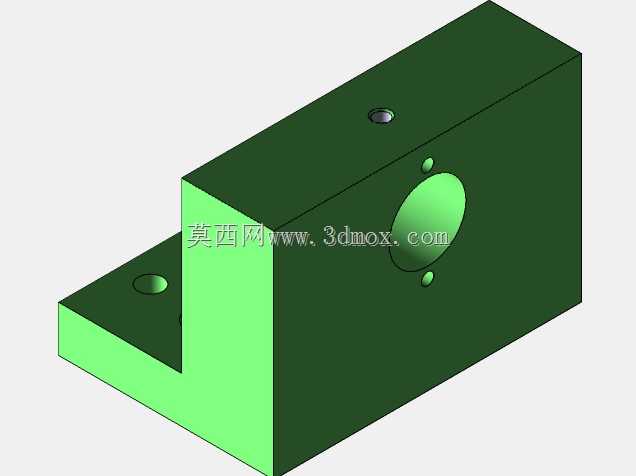

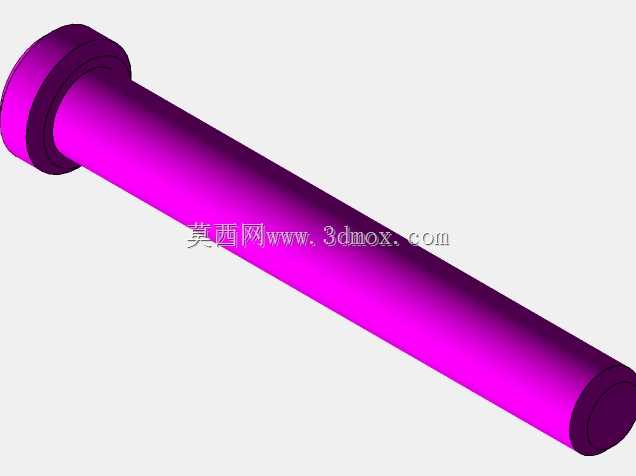

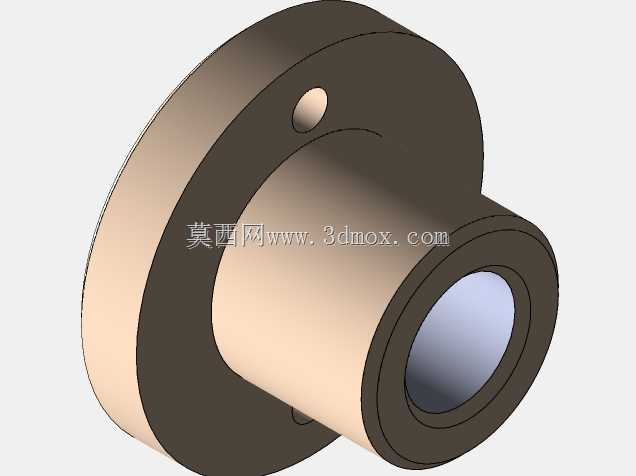

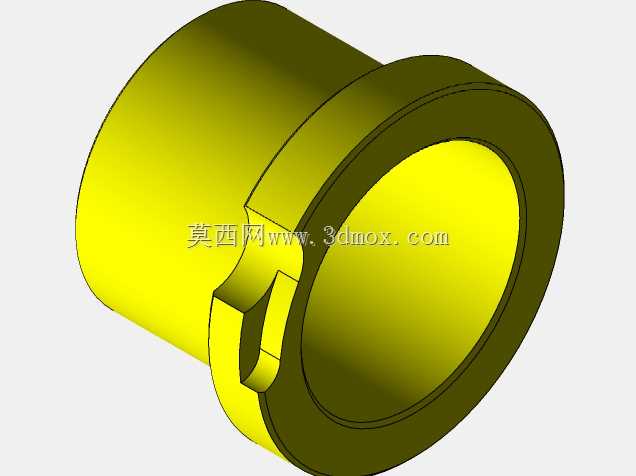

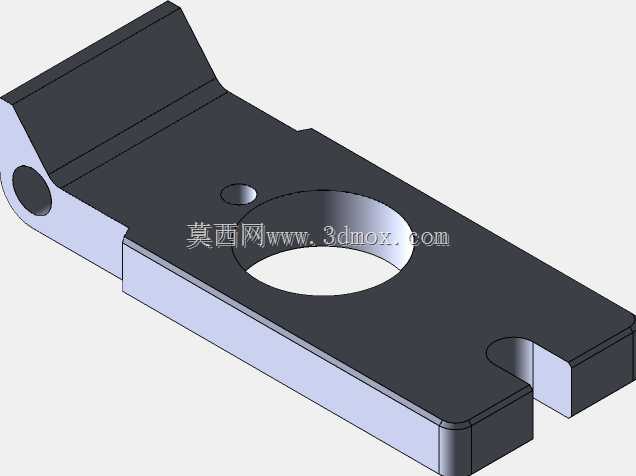

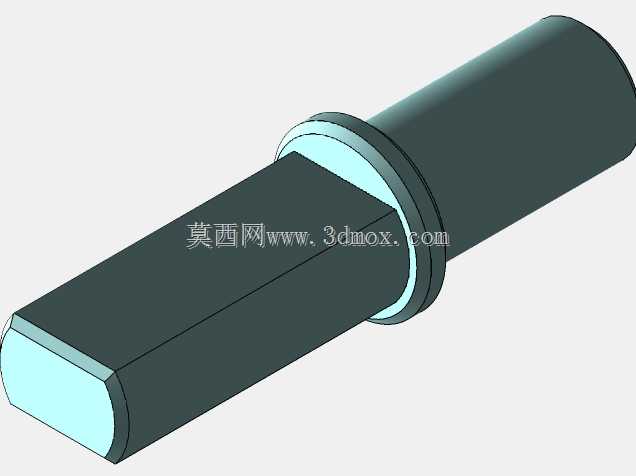

　　左侧立式支架搭载V型定位块，用来承托待加工轴件的外圆面，V型块的夹角选用90度通用规格，可以适配直径12mm到40mm区间的圆柱工件，更换不同厚度的调整垫片就能快速切换适配不同轴径的生产批次，不需要整体拆卸夹具主体。右侧的绿色支架集成了锁紧与导向组件，水平布置的锁紧螺杆穿过支架衬套，前端顶紧工件端面完成轴向定位，螺杆末端搭配彩色防滑操作手柄，工人徒手就能完成锁紧动作，不需要额外搭配扳手，装夹单件的耗时可以控制在10秒以内。夹具上方的灰色钻模板是整套钻模的核心功能件，模板通过两根立式导柱和底座支架连接，钻套孔的位置严格对应工件待加工孔的中心坐标，孔内压配可换式钻套，钻套的内孔根据常用钻头规格做标准化匹配，钻头进给时通过钻套导向，

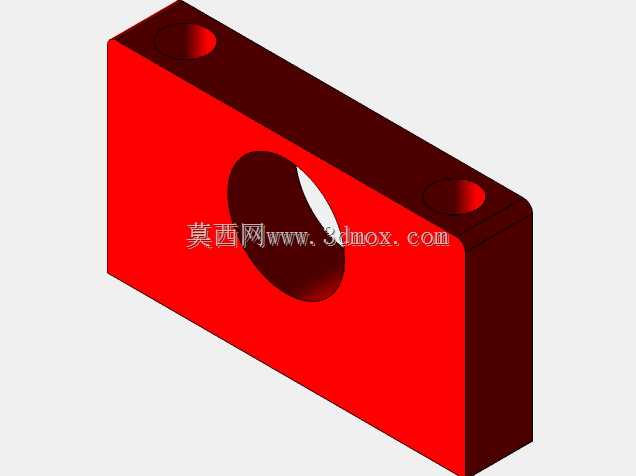

　　完全避免钻头入钻时打滑偏移的问题，钻套磨损后可以单独拆卸更换，不需要报废整块钻模板，后期维护成本很低。钻模板和下方工件的避让空间预留了足够的排屑间隙，钻孔产生的切屑可以直接从侧面空隙落下，不会堆积在定位面上影响后续装夹精度。侧方还布置了红色的气动或液压联动锁紧压块，针对批量较大的生产场景，可以外接车间常规气源，压块自动下压贴合工件外圆，配合手动螺杆实现双向锁紧，加工过程中工件不会受钻头切削扭矩出现转动移位。整套结构的所有运动副都预留了润滑注油孔，日常班前打点机油就能长期保持动作顺畅，没有复杂的电控元件，车间常规工况下故障率极低，既适合小型机加工门店的零散订单生产，也能嵌入批量零件的流水线钻孔工位，

　　工装设计时所有非标准件的结构都做了工艺性优化，绝大多数板类、架类零件都可以通过常规铣、刨、磨工序完成加工，没有特殊异形曲面需要五轴设备才能制作，工厂自制或者外协成套都非常方便，定位基准统一选工件外圆和轴向端面，和前序车加工的基准重合，不存在基准不重合带来的累积误差，能有效降低钻孔工序的废品率。
