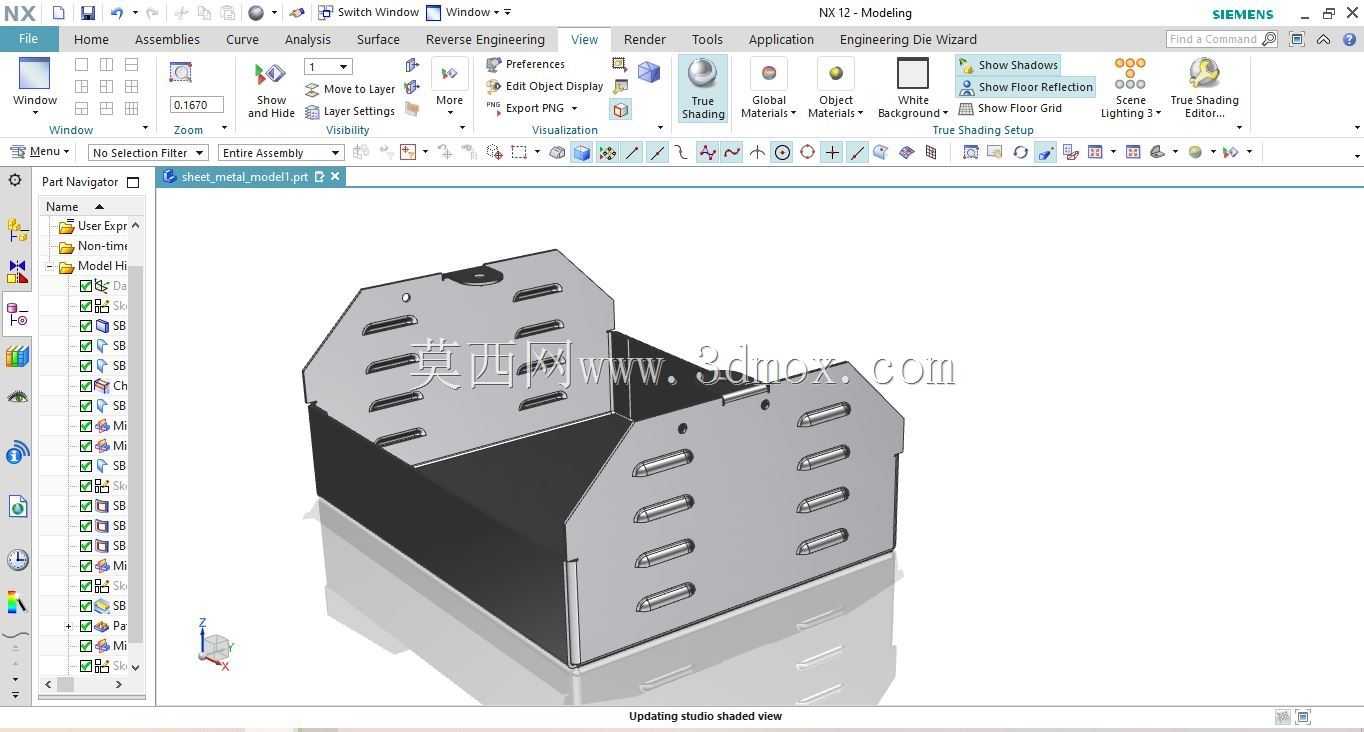

通讯设备用NX钣金折弯成型壳体结构

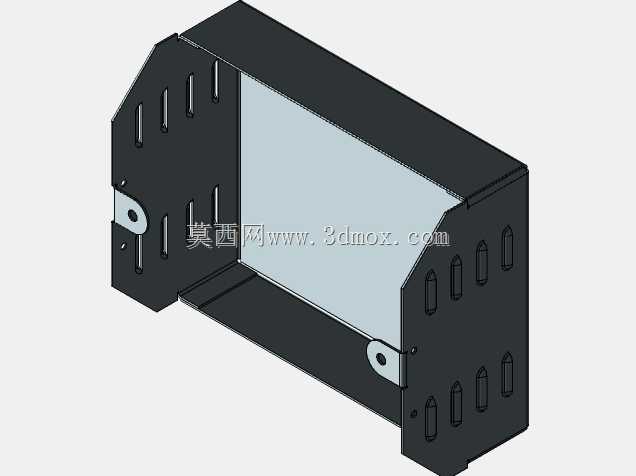

　　这款钣金壳体主要面向小型通讯终端、工业信号采集模块的内置防护场景，日常作业中可直接包覆核心电路板与接线端口，隔绝车间粉尘、轻度溅水以及装配过程中的外力磕碰，避免核心元器件受外界干扰出现接触不良或损坏。从结构设计逻辑来看，整体采用一体化折弯成型思路，减少额外拼接焊缝带来的强度短板，壳体两侧预留的多组长条散热槽，顺着设备内部气流走向排布，能在不额外增加防尘网配件的前提下，保证核心发热元件的热量自然散出，避免局部积热导致元器件工作稳定性下降。壳体边角处做了小半径折弯过渡，既可以减少钣金加工过程中的应力集中，避免折角处出现开裂隐患，也能防止装配维护时锋利边角划伤操作人员。顶部预留的两个定位小孔，对应内部电路板的固定柱位置，

　　装配时可直接通过螺丝完成壳体与内部组件的定位锁紧，不需要额外设计独立的固定支架，能有效压缩整体装配空间。两侧的折弯翻边高度经过匹配计算，刚好卡在设备安装导轨的卡槽边界内，推入标准机柜安装位时可直接实现滑动导向，不需要额外调整安装对位，适配常规通讯机柜的层板安装间距。壳体底部的折边做了内收处理，与内部电路板的边缘预留1.2mm安全间隙，避免装配过程中钣金边缘刮伤电路板表层走线，同时也能给板端接线端子留出足够的插拔操作空间，不需要额外扩大壳体整体尺寸。从加工可行性角度看，所有折弯内角都匹配常规钣金冲压模具的R角参数，不需要单独开定制模具即可完成批量加工，散热槽的排布间距也避开了折弯应力变形区，冲压加工时不会出现槽位拉扯变形的问题，表面不需要做额外的喷涂处理即可直接使用，也可根据实际使用场景搭配导电氧化层提升电磁屏蔽效果，适配不同工业现场的抗干扰需求。
