通讯设备内置钣金安装固定支架结构

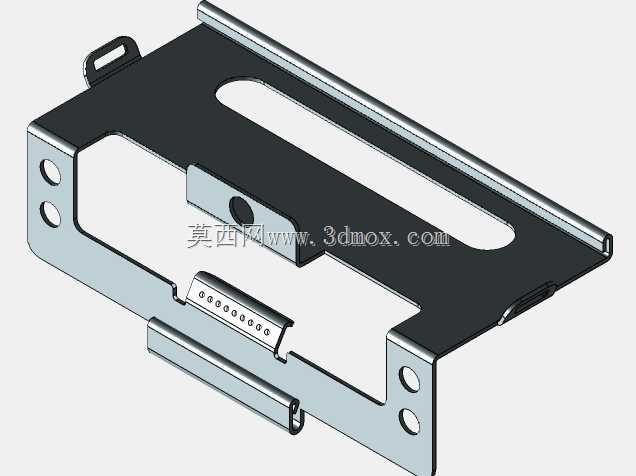

　　这类钣金支架多用于通讯终端设备内部，承担功能模块的承载、定位与防护作用，常见于桌面式通讯终端、小型工控通讯模组的内部装配环节，直接替代传统塑料支架解决高温工况下的形变问题。从结构设计来看，整体采用冷轧钢板折弯成型，主体承载面做了下沉式台阶处理，边缘预留的翻边高度刚好匹配设备外壳的内部卡槽，装配时不需要额外打胶即可实现初步定位，两侧对称分布的圆形安装孔位公差控制在±0.1mm，适配M3规格的十字盘头螺丝，能和设备内部的注塑立柱形成过盈配合，避免长期震动下出现螺丝松脱的问题。主体承载区开设的长条形避让槽，是为了避开通讯模块底部的凸起接插件，防止装配时出现接插件顶压变形的问题，槽边做了R0.5的圆角处理，避免钣金锐边割伤模块排线。

　　侧边延伸出的带挂耳折弯结构，是为了适配设备内部的走线卡扣，装配时可以直接将扁平排线卡在挂耳下方，省去额外的理线零件，减少整机装配的零件数量。靠近前端的弹片式接触结构，采用了局部冲凸工艺，弹片翘起高度控制在1.2mm，装配后刚好和通讯模块的金属屏蔽层接触，实现接地导通，降低设备工作时的电磁干扰，弹片根部做了压筋处理，反复拆装100次以上仍能保持足够的接触压力，不会出现弹性衰减的问题。安装边界方面，整体长宽尺寸控制在120mm*70mm范围内，整体厚度不超过15mm，不会占用过多的设备内部空间，适配多数小型通讯终端的内部腔体尺寸，折弯处的内R角统一为0.8mm，和板材厚度匹配，避免折弯时出现外侧开裂的问题。所有外露边缘都做了去毛刺处理，

　　表面采用黑色喷塑工艺，涂层厚度控制在60-80μm，既能满足绝缘要求，也能提升零件的防锈能力，适配车间存储、长期通电工作的使用场景。设计时特意将所有折弯工序安排在同一侧，减少钣金加工时的翻面次数，降低加工误差累积，所有冲切孔位都和折弯边保持了2倍板厚以上的距离，避免折弯时孔位出现拉扯变形，不需要后续二次校形即可满足装配精度要求。
