电机驱动蜗壳式流体输送泵结构

　　这套结构的核心应用场景集中在中小流量流体输送工况，常见于工业循环水系统、小型化工介质输送、暖通管路增压环节，也可适配实验室流体循环、小型设备冷却回路的动力输出需求。从实际用途来看，该组件将动力输出端与流体过流端做了集成化设计，省去了现场安装时额外找正联轴器的工序，降低了现场装配的同轴度误差风险，适合对安装空间有紧凑要求的配套场景。

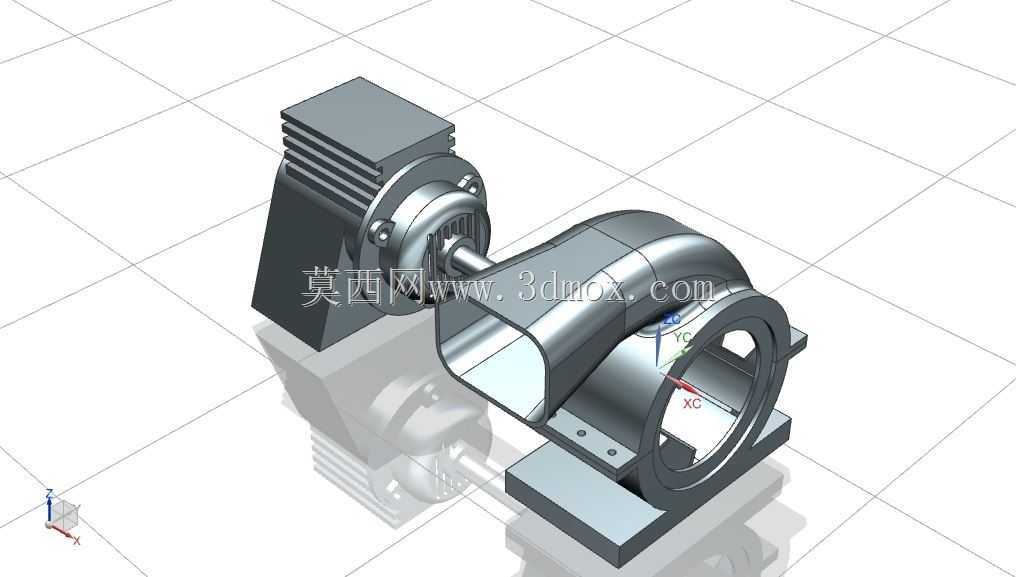

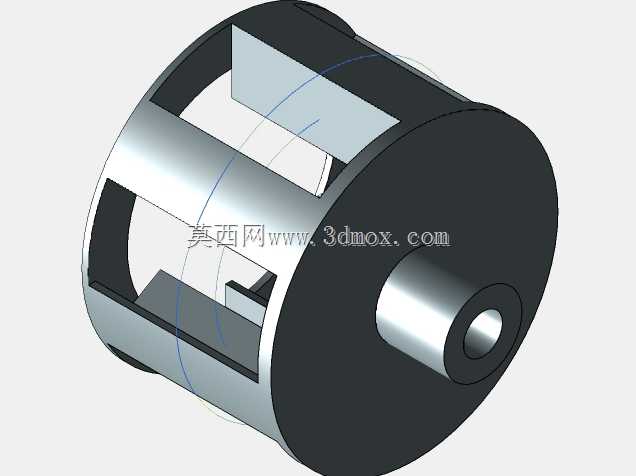

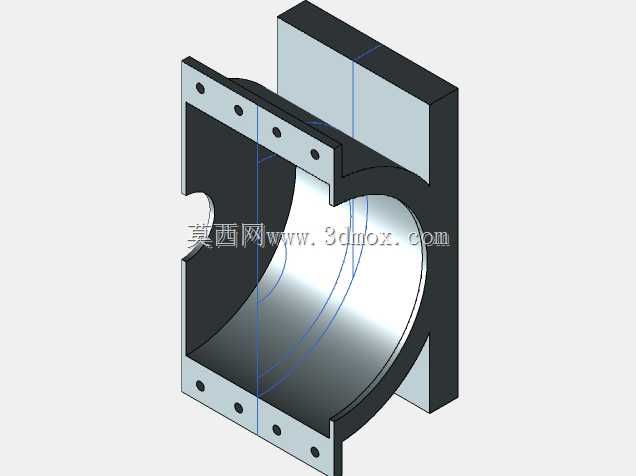

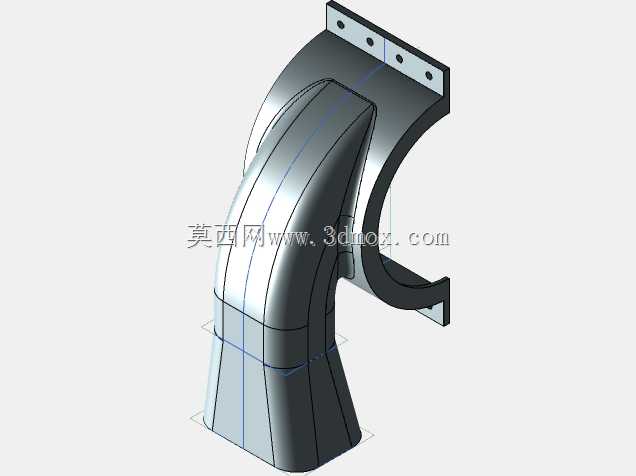

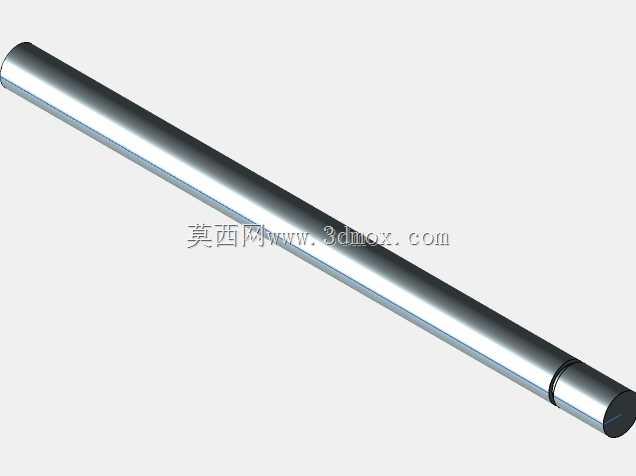

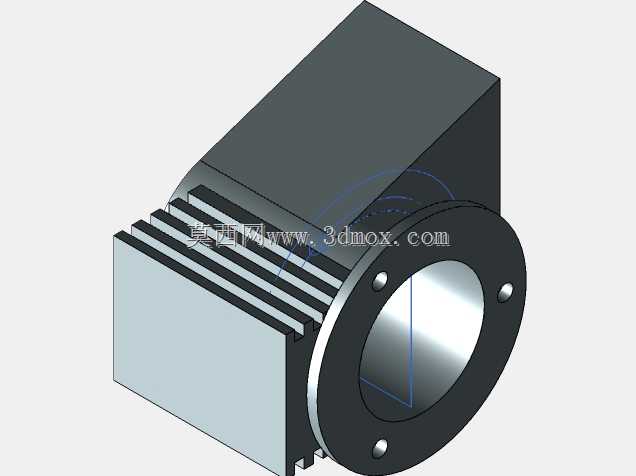

　　设计思路上，动力端采用了带散热筋的方形机座结构，散热筋沿电机轴向平行排布，能够在连续运行时增大壳体与空气的接触面积，提升自然对流散热效率，避免长时间满负荷运行时绕组温升过高。动力输出轴直接伸入蜗壳流道内部，与叶轮做直连传动，取消了中间传动的联轴器或皮带轮结构，既减少了传动环节的功率损耗，也压缩了整机的轴向安装尺寸。蜗壳部分采用螺旋形过流流道设计，流道截面从叶轮出口位置沿周向逐渐扩大，能够将叶轮甩出的高速流体动能逐步转化为压力能，降低流道内的水力冲击损失，蜗壳出口采用标准法兰连接结构，可直接对接同通径的工业管路，无需额外制作过渡接头。

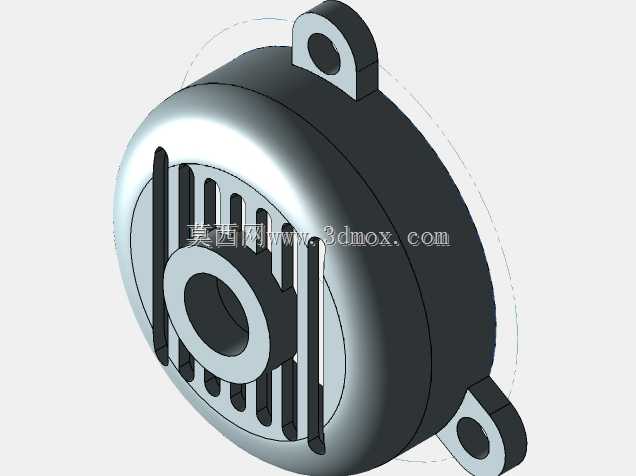

　　安装边界方面，底部采用一体化铸造的安装支座，支座上预留了两个对称的螺栓安装孔，安装时可通过螺栓直接固定在预制的混凝土基础或设备安装机架上，支座底面做了铣平加工，保证安装时的平面度要求，避免运行时出现附加振动。整机的轴向尺寸控制在适配6s安装空间的范围内，径向最大轮廓不超过蜗壳的外圆直径，在狭小的设备舱内也能完成布置。结构细节上，电机与蜗壳的连接位置设置了密封端盖，端盖与轴的配合处采用机械密封结构，可防止输送的流体从轴伸位置泄漏，适配无腐蚀性的清水、低粘度油品等介质的输送需求。叶轮与轴的连接采用键传动配合，能够可靠传递电机输出的扭矩，避免启动瞬间出现叶轮打滑的问题。整体结构没有冗余的外置部件，所有连接螺栓均采用内六角圆柱头螺钉，外露的螺栓头不超出壳体外轮廓，避免安装时与周边管路或结构件发生干涉。
