MVR蒸汽压缩机组爆炸视图结构展示

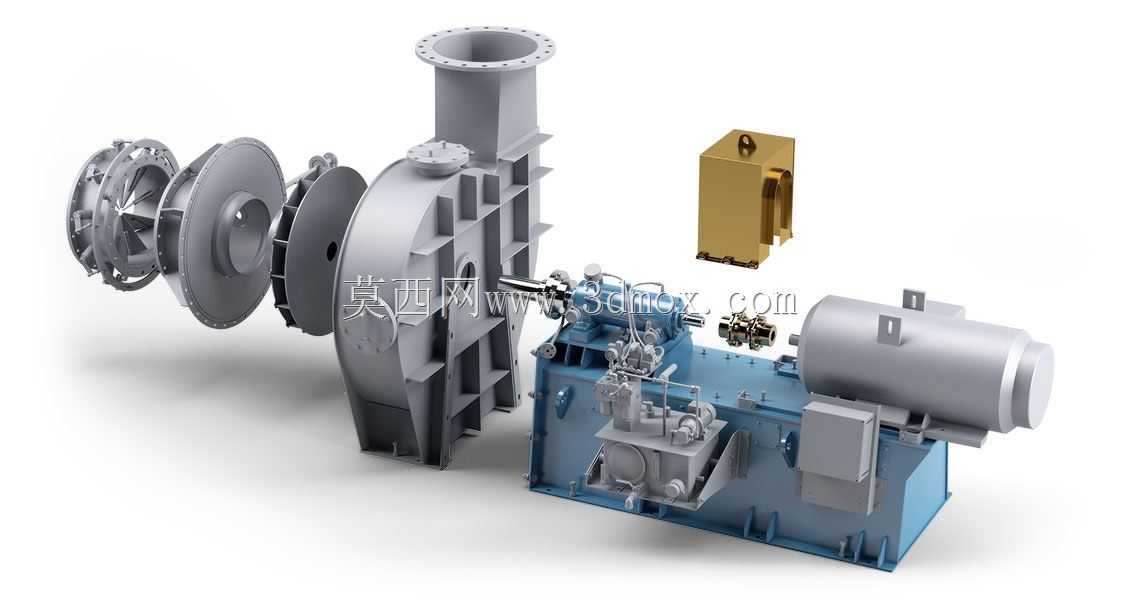

　　这套MVR蒸汽压缩机组的三维结构采用爆炸视图呈现，能够清晰展示各部件的装配关系与空间排布，对于蒸发系统的设备选型、结构校核以及现场安装指导都有较强的参考价值。从应用场景来看，这类设备是MVR蒸发工艺的核心动力单元，广泛应用于化工废液处理、食品浓缩、制药溶剂回收、高盐废水零排放等工况，核心作用是将蒸发器产生的二次低温低压蒸汽进行压缩升温升压，重新作为热源加热蒸发器内的物料，实现蒸汽潜热的循环利用，大幅降低蒸发过程的生蒸汽消耗，相比传统多效蒸发工艺能耗可降低50%以上。

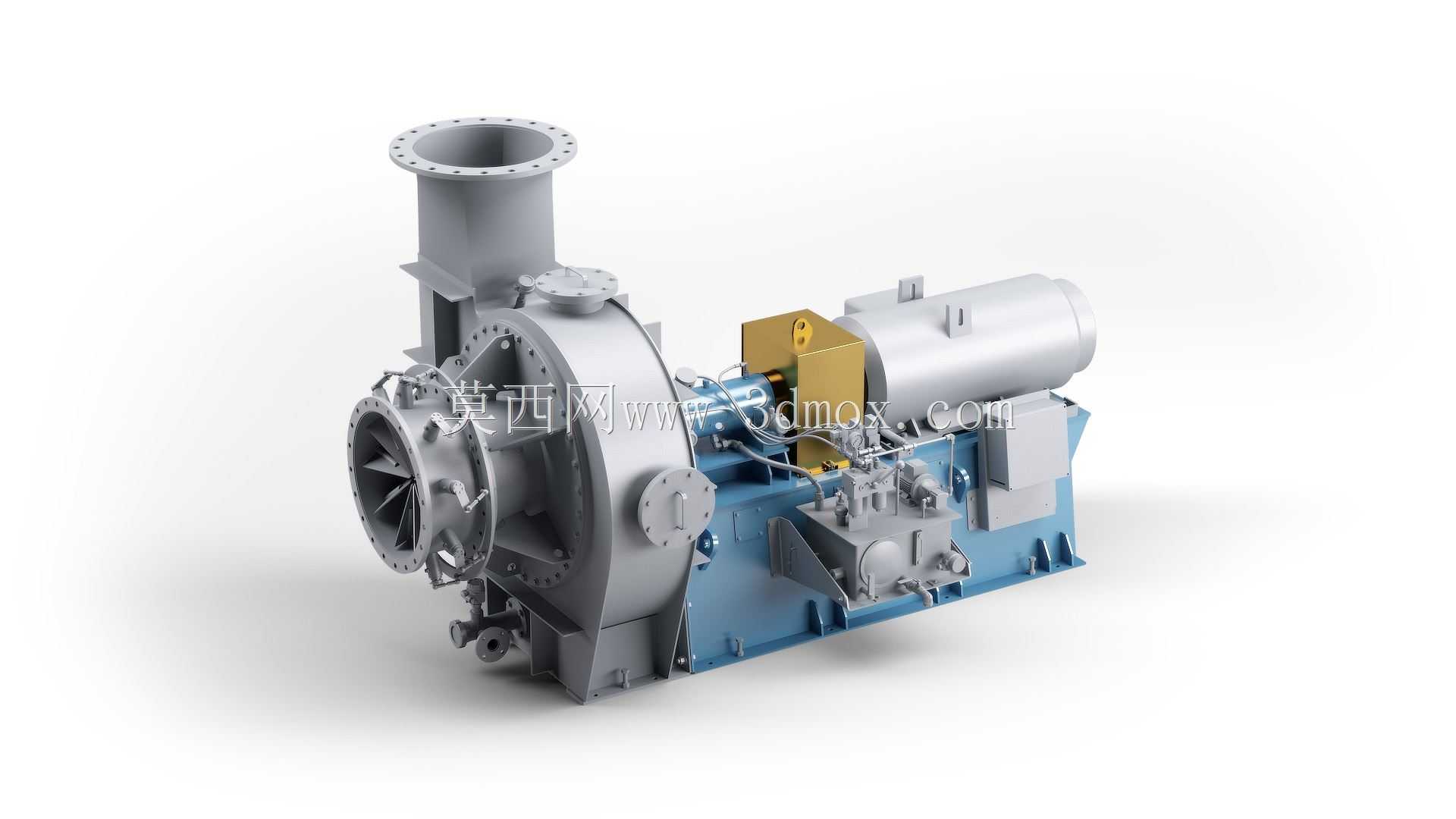

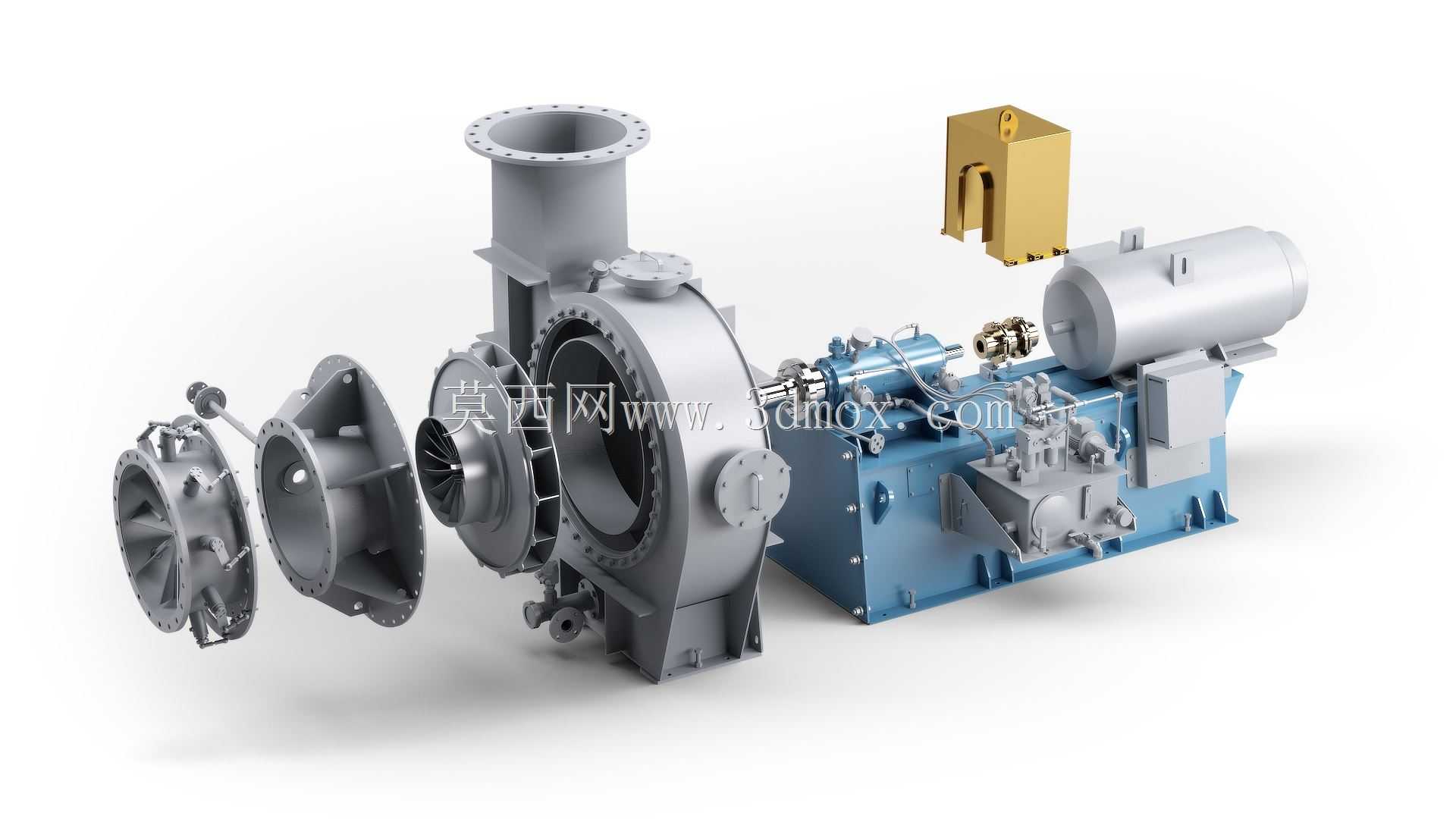

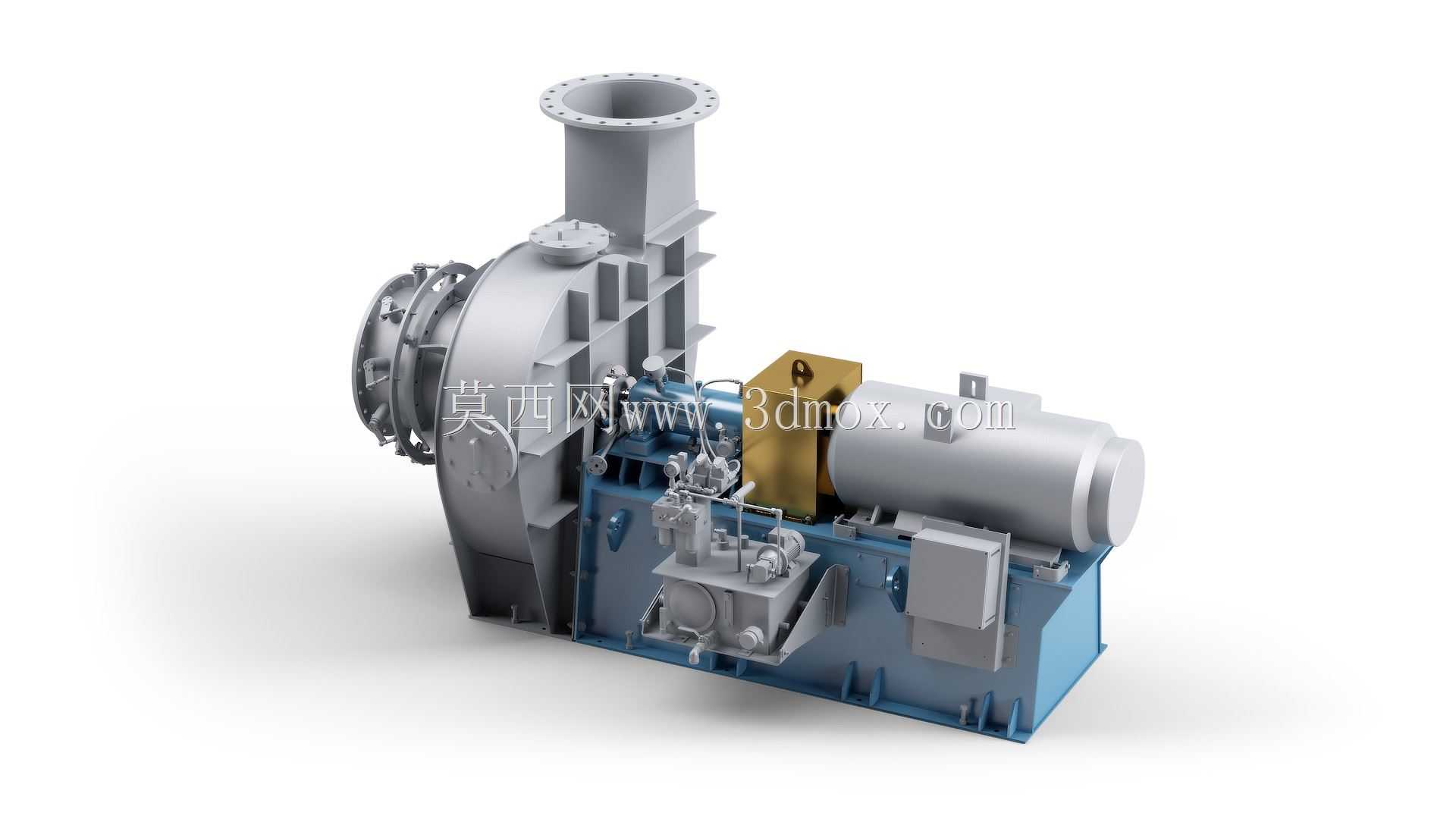

　　从结构设计来看，整套机组采用集成撬装式布局，将离心压缩主机、驱动电机、润滑油站、密封系统、进出口法兰连接段整合在同一底座上，减少现场安装的管路对接与找平工作量。爆炸视图中拆分出的进气蜗壳、叶轮、扩压器、出气段等过流部件，均采用离心式流体设计逻辑，叶轮采用三元流叶片构型，能够在保证压缩比的前提下降低气流紊流损失，提升整机运行效率。进气端设置的法兰接口匹配工业管道常用的PN16压力等级，可直接与蒸发器二次蒸汽出口管路对接，安装边界上预留了足够的螺栓操作空间，法兰端面的密封槽结构适配金属缠绕垫片，满足高温蒸汽工况的密封要求。

　　驱动端采用直联传动结构，省去了皮带或齿轮变速的传动损耗，电机与压缩机主轴之间配置了专用的机械密封组件，避免蒸汽沿轴端泄漏，同时配套的润滑油站集成了油泵、过滤器、冷却器模块，为轴承与传动部件提供稳定的润滑与冷却，保证机组长期连续运行的可靠性。拆分出的独立安装支座采用加强筋结构设计，能够承受主机运行时的振动载荷，底座上预留的地脚螺栓孔位匹配常规工业厂房的设备基础尺寸，无需额外定制基础即可完成安装。在设计思路上，这套模型充分考虑了运维拆装的便利性，各连接段的螺栓排布均预留了扳手操作空间，易损的密封组件、轴承部件都设计为可独立拆卸结构，无需整体吊移主机即可完成日常维护更换，有效降低设备全生命周期的运维成本。过流部件的材质选型适配不同工况的腐蚀防护需求，与蒸汽接触的内壁均做了光滑处理，减少蒸汽流动阻力，同时避免积液残留导致的局部腐蚀问题。
