摆轮式旋转汽缸蒸汽动力装置结构

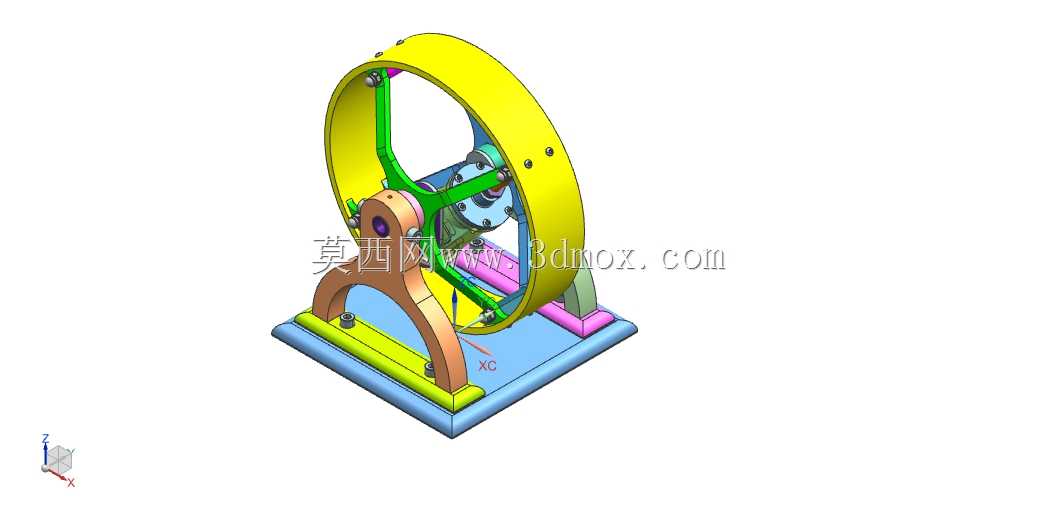

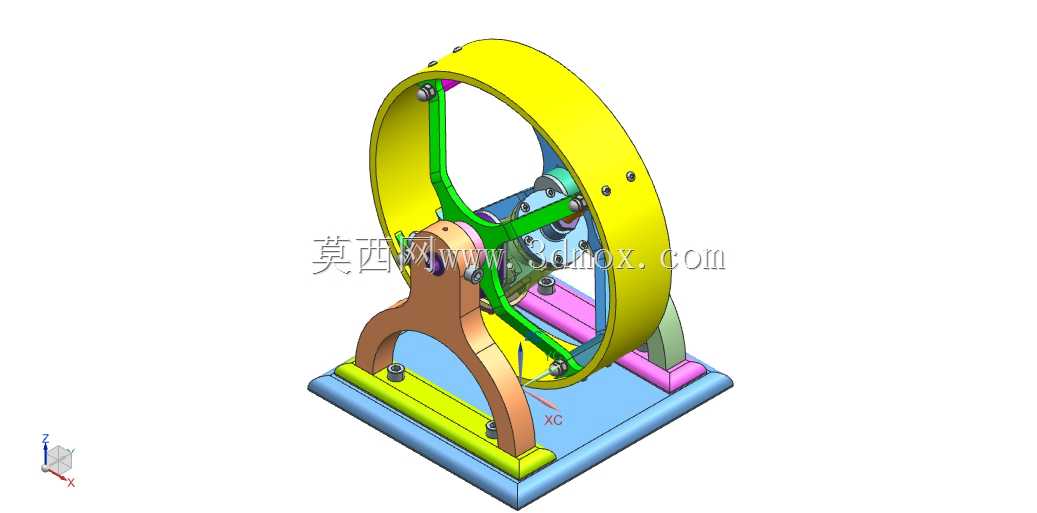

　　这类旋转汽缸蒸汽结构常被用于小型教学演示装置、复古动力模型以及微型动力试验台的搭建场景，不同于传统固定式配气的蒸汽机结构，其将汽缸做旋转布局，配合偏心轮系完成配气与动力输出的同步动作，省去了复杂的滑阀配气机构，整体结构更紧凑，装配调试的门槛更低。从实际功能来看，该装置通过高压蒸汽通入旋转的汽缸腔室，推动活塞做往复运动，再通过铰接的连杆将动力传递到外侧的大直径摆轮上，摆轮同时承担飞轮储能的作用，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证动力输出的连续性，整套传动链没有冗余的换向构件，动力传递路径短，机械损耗相比同规格的传统蒸汽机更低。设计层面上，整套结构采用底座集成安装的思路，所有支撑构件、传动构件、

　　汽缸组件都固定在一块方形安装底板上，底板预留了统一的安装孔位，既可以单独作为演示装置放置，也可以通过孔位快速固定到其他试验台架上；支撑摆架采用拱形结构，在保证支撑强度的同时，给下部的连杆运动留出足够的避让空间，避免运动过程中出现构件干涉；摆轮采用大直径轮缘结构，在控制整体重量的前提下最大化转动惯量，不需要额外加装配重块就能满足飞轮储能的需求。安装边界方面，整套装置的外接接口仅为汽缸侧的蒸汽输入口，接口采用标准的管螺纹设计，可以直接对接常规的小型蒸汽发生器输出管路，不需要额外做转接适配；所有运动副都采用自润滑衬套设计，日常维护不需要频繁拆解加注润滑脂，长期运行的稳定性更好；各构件的装配公差控制在IT7级，

　　既保证运动过程中没有明显的旷量，也不会因为公差过紧导致运转卡滞，适合作为机械原理教学的实物演示载体，也可以作为小型蒸汽动力爱好者的改装基础结构，通过调整摆轮直径、汽缸行程就能适配不同压力的蒸汽输入参数，拓展不同的动力输出需求。
