单缸立式蒸汽动力装置结构设计

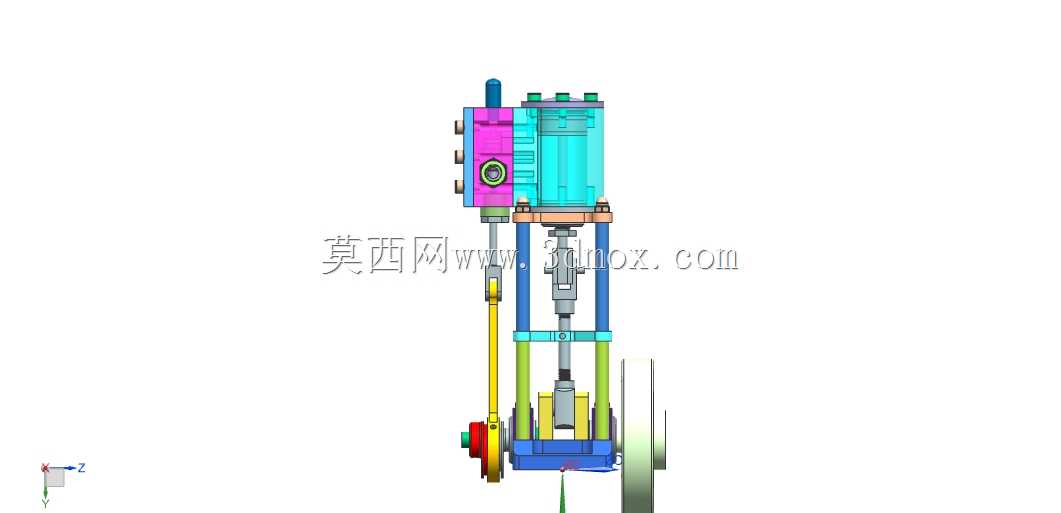

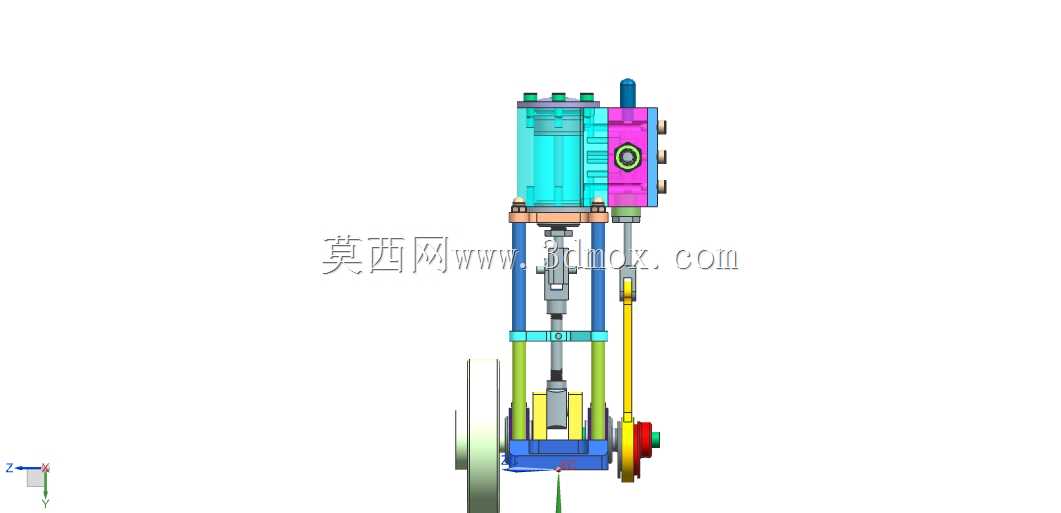

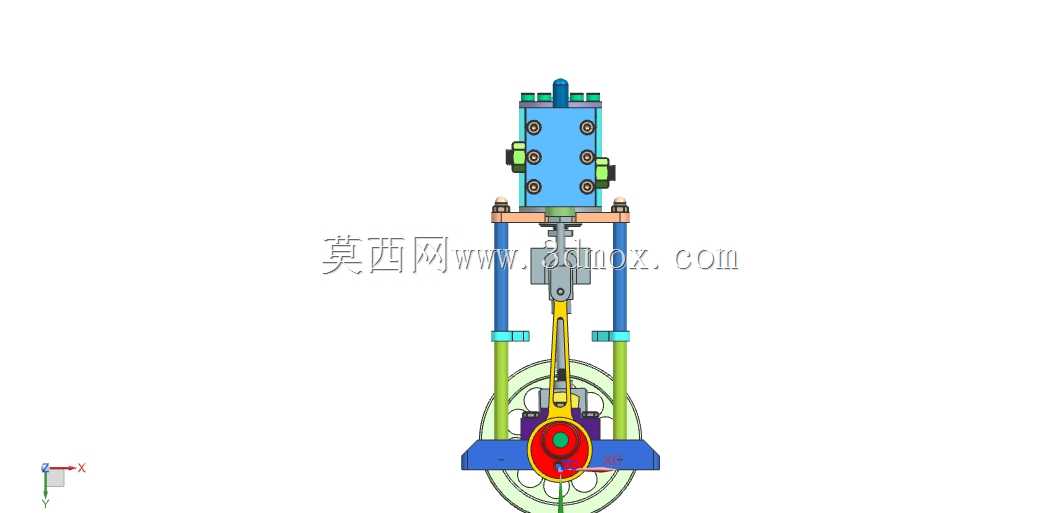

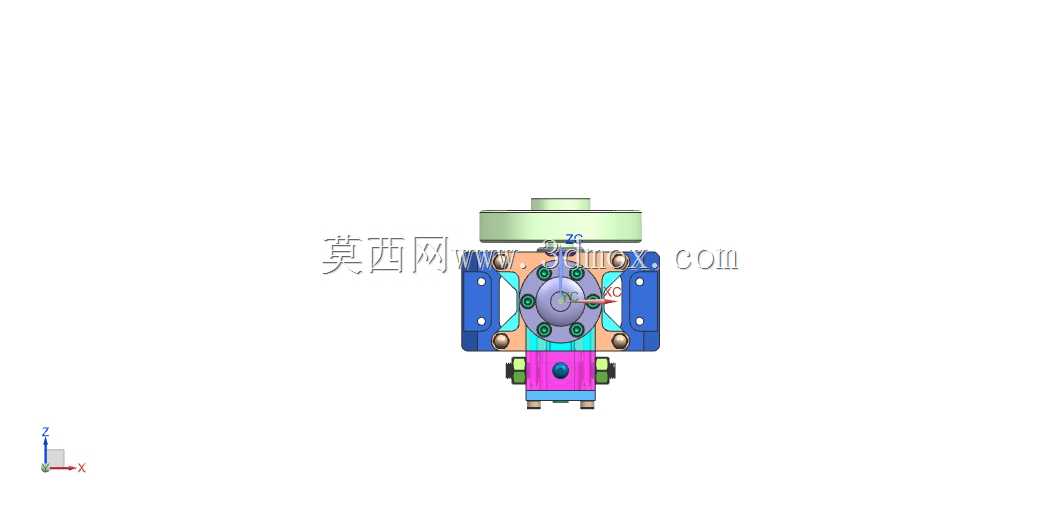

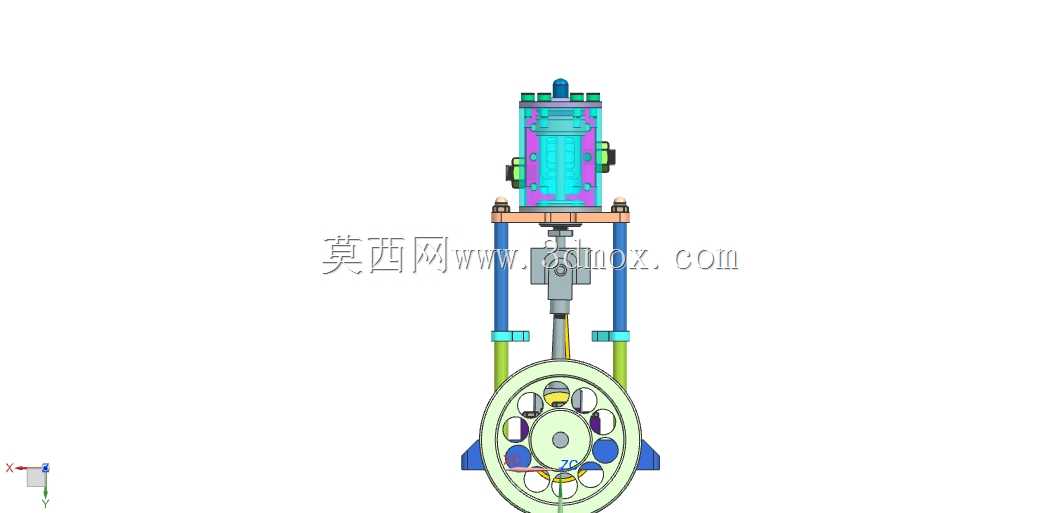

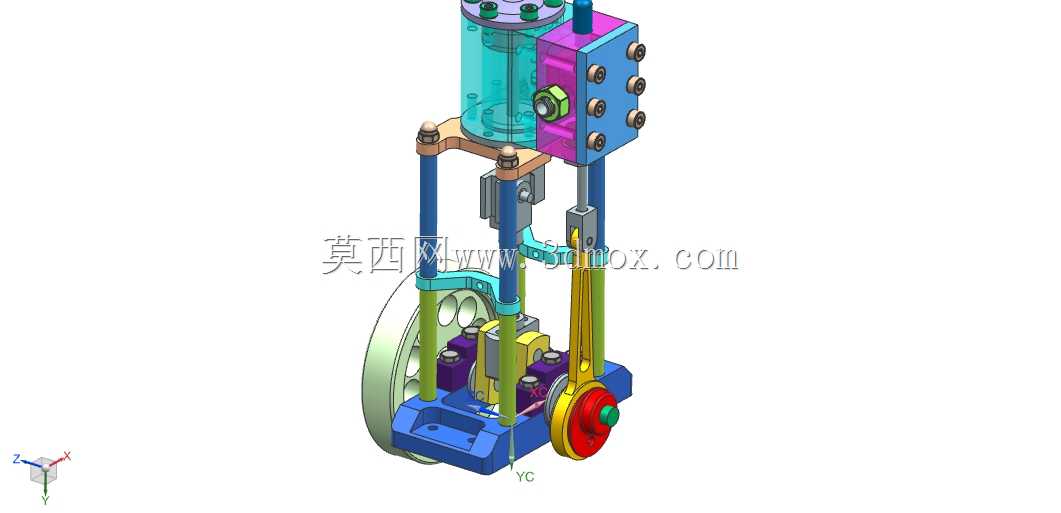

　　这款单缸立式蒸汽动力结构，在小型蒸汽动力演示、教学实训以及微型动力配套场景中有着明确的应用定位，区别于大型工业蒸汽机组，它的结构紧凑度更高，立式布局能够大幅缩减水平方向的安装占地，适合桌面级展示、小型动力输出配套等对空间有严格限制的使用场景。从实际功能来看，它通过高压蒸汽进入气缸推动活塞做往复直线运动，再经由十字头、连杆结构将直线运动转化为曲轴的旋转运动，端部的飞轮用于储存转动惯量，抵消活塞往复运动的死点冲击，保证输出转速的平稳性，侧置的配气模块负责按照活塞运动相位精准控制进排气时序，确保蒸汽做功的效率稳定。设计过程中优先考虑了立式布局的受力合理性，气缸轴线与曲轴回转中心保持垂直对中，活塞运行过程中侧向力由十字头滑道承担，

　　避免活塞直接承受偏磨载荷，有效延长气缸密封件的使用寿命；缸体与底座之间采用多根立柱支撑，既保证了整体结构的刚性，又留出了足够的装配操作空间，方便对配气机构、连杆组件进行调试维护。从安装边界来看，整体结构的重心沿气缸轴线垂直分布，底座预留的安装孔位可直接固定在水平安装台面上，不需要额外设计倾斜支撑结构；横向尺寸以飞轮的最大回转直径为边界，安装时需要预留出飞轮转动的安全间隙，避免周边构件与运动部件发生干涉；竖直方向的尺寸从底座安装面到气缸顶部阀组为总高度，上方需要预留蒸汽管路接入的操作空间，侧方配气模块的突出部分需要预留调节手柄的操作空间，方便后期对配气正时进行微调。结构细节上，各运动副都设计了对应的润滑点位，

　　曲轴轴承位置采用耐磨衬套结构，能够承受持续转动带来的摩擦损耗；活塞与气缸之间的密封结构采用分段式密封设计，既保证蒸汽压力不会泄漏，又不会产生过大的运行阻力；配气模块与气缸之间的连接面采用密封面设计，避免高压蒸汽从结合面溢出造成功率损失。这类小型立式蒸汽结构，对于理解往复式动力机械的运动原理、曲柄连杆机构的受力传递、配气系统的时序匹配都有着很强的参考价值，建模过程中对各个运动部件的配合间隙都做了符合实际装配要求的设定，可直接用于运动仿真演示，验证不同蒸汽压力下的动力输出特性，也能作为小型蒸汽动力装置改型设计的基础参考框架，帮助设计人员快速梳理立式往复动力结构的布局逻辑，减少前期方案排布的重复工作量。
