撬装式燃料气体洗涤净化装置

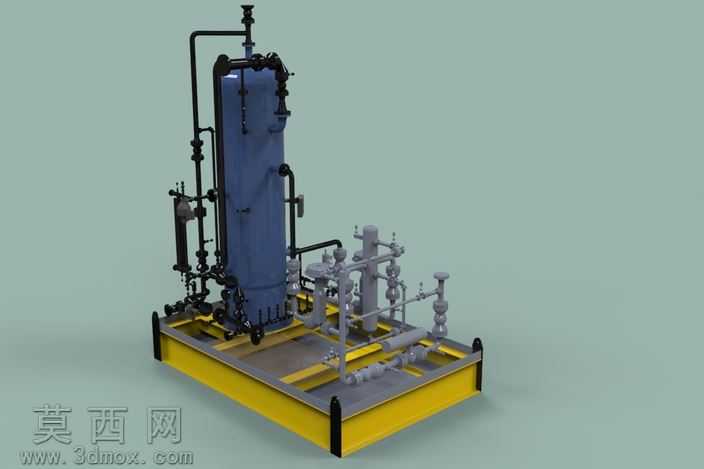

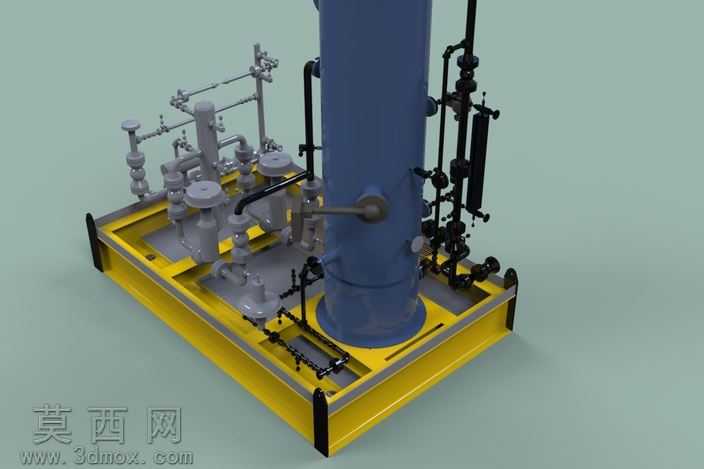

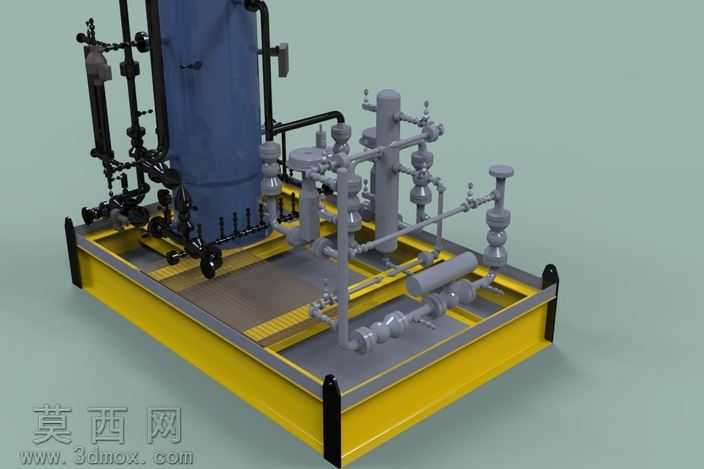

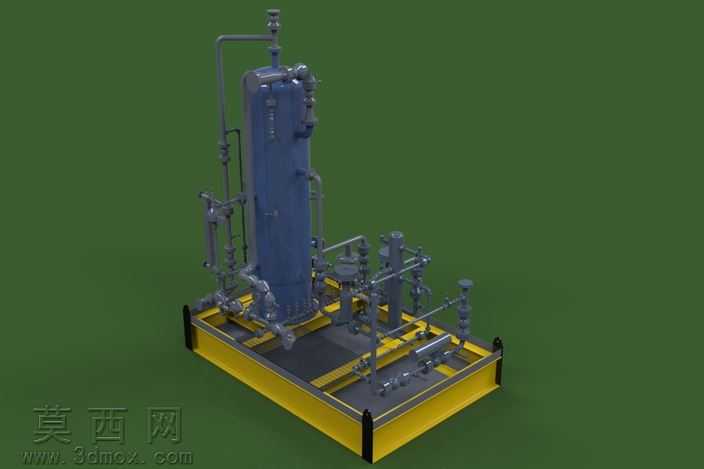

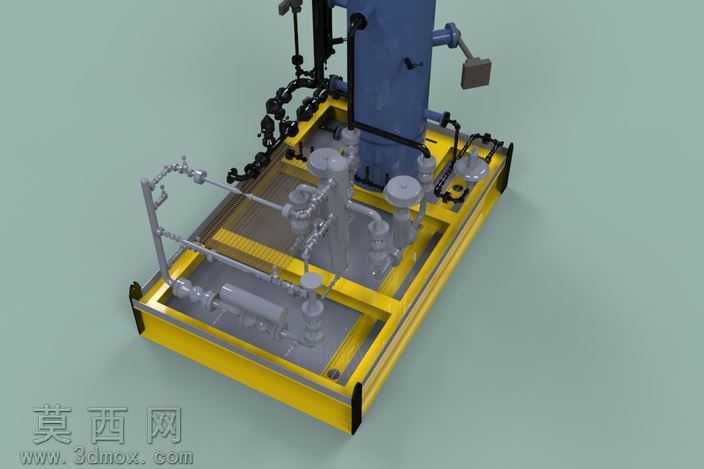

本作品为撬装集成式燃料气体洗涤净化设备三维建模成果，建模阶段严格遵循工业撬装设备的设计规范，以1:1等比例还原设备的真实尺寸与装配逻辑。整体建模从撬体底座开始搭建，首先完成黄色防滑底座的框架结构建模，精准还原底座的边框型材、底部支撑脚、防滑铺装层的结构细节，确保底座的承载结构、吊装点位完全符合现场安装使用的实际要求。核心洗涤塔主体建模阶段，重点还原立式承压塔体的筒体结构、上下封头造型，以及塔体表面的接管开孔、人孔结构、仪表安装座、外部爬梯与操作平台的细节，每一处法兰连接点位、管道接口的位置都经过精准对位，保证后续管线装配的合理性。附属工艺管线建模过程中，按照气体洗涤的工艺流程走向，依次搭建进气管道、出气管道、洗涤液输送管道、排污管道、回流管道等不同功能的管线系统，还原管线的弯头、三通、阀门、仪表接头等配件的造型，同时匹配对应的支吊架结构，还原管线在撬体上的固定方式，所有管线的排布遵循工艺设计的安全间距要求，避免出现管线干涉、操作空间不足的问题。配套附属设备建模包含塔侧的过滤组件、计量仪表、控制阀组、泵体组件等，每一个附属部件都按照实物比例还原，明确各部件与主塔、管线的连接关系，还原撬装设备高度集成、无需现场大规模配管的设计特点。材质与渲染阶段，为塔体赋予深蓝色工业防腐涂层材质，还原金属承压设备的漆面质感，为撬座底座赋予黄色警示防锈漆材质，搭配表面防滑纹理的凹凸贴图，还原防滑铺装的粗糙触感；工艺管线根据介质类型区分材质，工艺气体管道赋予银灰色金属材质，排污管道赋予深色防腐材质，阀门手轮赋予红色警示材质，法兰、螺栓等紧固件赋予镀锌金属的哑光金属质感。渲染场景采用深绿色纯色背景突出设备主体，通过三点布光方案打亮设备整体结构，清晰呈现塔体、管线、撬座之间的层次关系，阴影参数调整柔和自然，既能够凸显设备的立体结构，又不会出现过重阴影遮挡细节的问题。整体设计思路围绕撬装设备的集成化、模块化特点展开，建模过程中反复校验各部件的装配间隙、操作空间、检修点位的合理性，既保证模型外观还原度高，也完整呈现设备的工艺逻辑与结构组成，可用于工业方案展示、设备教学、安装模拟等多种场景。
