欧洲BASICA双级反渗透水处理设备结构设计

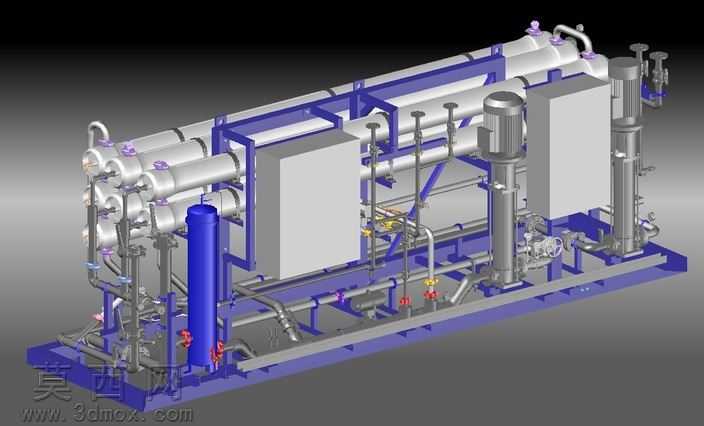

本作品为双级反渗透水处理成套设备的三维建模设计，整体采用撬装式集成布局，在三维建模过程中严格遵循水处理工艺的管路排布规范，先完成整体承载底座的框架搭建，采用型钢焊接式底座结构，建模时精准预留各功能模块的安装定位孔位，保证后续部件装配的同轴度与位置精度。设备主体的膜壳组件采用卧式分层排布设计，建模时还原了多支反渗透膜壳的并联安装结构，每支膜壳的端盖接口、侧部进出水口都按照实际工业产品的尺寸比例构建，搭配蓝色的设备主体支撑框架，框架采用型材拼接结构，建模时对型材的裁切角度、连接固定位都做了精细化还原，保证结构的合理性。设备配置的立式高压泵采用立式长轴泵结构建模，还原了泵体的电机段、泵腔段、进出口法兰的细节结构，泵体与底座的安装减震垫、固定螺栓都做了对应建模，还原真实装配状态。管路系统建模时区分了不同功能的管线，包括进水管路、浓水管路、产水管路、循环管路，不同管径的管道搭配对应的弯头、三通、阀门、压力表接口，管路上的手动球阀、调节阀、取样阀都按照实物外形建模，阀门的手轮、阀体、连接法兰细节清晰，管路的排布遵循横平竖直的工业布线原则，同时预留了足够的安装操作空间，方便后期实际设备的维护检修。设备配套的电控箱体采用板式拼接建模，还原了箱体的柜门、散热孔、安装挂耳结构，箱体固定在框架侧部，与泵体、仪表的走线位置做了对应预留。渲染阶段采用工业级渲染材质，金属管道赋予304不锈钢哑光金属材质，框架赋予蓝色喷涂金属漆材质，膜壳赋予玻璃钢半哑光材质，泵体电机赋予铸铁喷塑材质，阀门手柄赋予红色工程塑料材质，通过材质区分清晰展现设备各部件的功能属性。整体设计围绕双级反渗透的工艺参数搭建，第一级与第二级的处理流量、操作压力参数都对应到设备的管路通径、泵组选型的结构设计上，循环管路的管径设计匹配对应的流量范围，保证模型结构与实际工艺需求高度契合，整体装配无干涉，各部件的连接关系清晰，可直接用于设备方案展示、结构校核以及生产加工参考。
