饮用水处理超滤系统成套设备设计

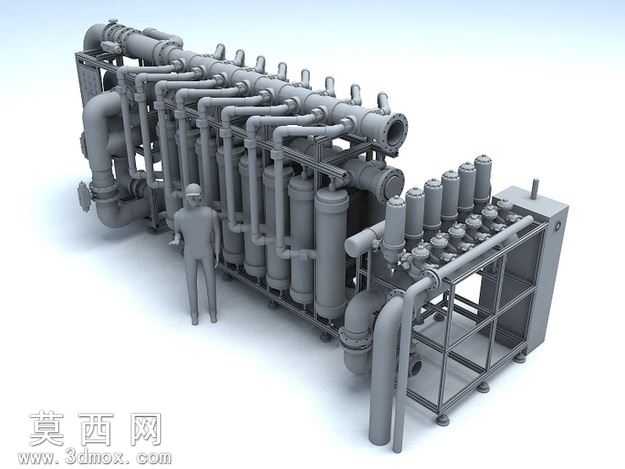

本套超滤系统三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循水处理工艺的管路排布规范与设备安装逻辑，完整还原了工业级饮用水处理超滤装置的全部结构细节。模型主体包含多组立式超滤膜柱组件、配套工艺管路、支撑框架、阀门组、仪表接口与附属工艺单元，所有部件的尺寸比例均参照实际工业设备的设计标准设定，膜柱的排布间距、管路的转弯半径、法兰连接位置都经过严谨校核，确保结构符合实际工程的安装与运维要求。材质渲染阶段针对不同部件做了区分处理：主体设备框架采用哑光不锈钢材质表现，还原工业水处理设备常用的304不锈钢质感，管路部分根据工艺介质属性做了细微的材质差异调整，密封件、阀门操作件采用工程塑料与橡胶材质表现，地面支撑脚采用防滑橡胶材质，整体渲染效果真实还原工业现场设备的视觉特征，同时添加了标准人体参照模型，直观体现整套设备的实际尺寸规模。设计思路上围绕超滤工艺的核心流程展开，从进水端的管路分配到各膜柱的并联排布，再到产水、浓水的收集管路走向，完全匹配错流过滤的工艺逻辑，预留了仪表安装位、检修操作空间与设备吊装点位，支撑框架采用型钢焊接结构的标准设计，兼顾结构强度与安装便捷性，所有可拆卸连接部位都还原了法兰、快接等标准连接结构，模型可直接用于工艺方案展示、安装布局模拟、教学演示等场景，能够清晰展现超滤水处理系统的组成结构与工作原理，帮助相关人员快速理解整套设备的构造逻辑与工艺排布思路。
