电磁控制换向液压阀三维结构设计

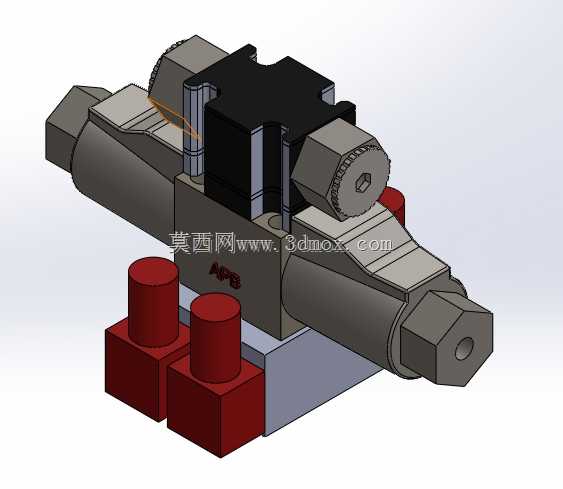

　　这款液压换向阀的三维结构完整还原了实物的装配逻辑，建模过程中优先考虑了液压系统集成安装的实际需求，将电磁驱动段、阀体流道段、安装基座的尺寸边界做了精准对齐，避免后续装配时出现与阀块、油路板干涉的问题。从实际应用场景来看，这类阀件多用于中小型液压站、机床液压夹紧回路、自动化生产线的流体方向控制环节，负责切换压力油的通断与流向，驱动液压缸、液压马达等执行元件完成预设动作，是液压控制系统里的核心控制元件。设计时将电磁驱动部分布置在阀体上部，线圈壳体与阀芯推杆的同轴度做了严格约束，避免长期动作出现推杆卡滞的问题，两侧的电磁铁端盖做了六角防滑结构，方便现场检修时徒手拆卸端盖清理内部杂质，不需要额外定制专用工装。阀体主通道采用对称式流道布局，

　　进出油口的外螺纹尺寸符合常规液压管路连接标准，油口端面预留了密封槽安装位，可适配O型圈或者组合密封垫，减少高压工况下的渗漏风险。底部的安装基座设置了两个定位销孔与四个螺栓过孔，安装时可先通过定位销完成与油路板的对位，再穿入固定螺栓锁紧，能有效避免安装错位导致的油口连通故障，基座的高度经过反复校核，既保证了流道的通流面积足够，不会产生过大的压力损失，又控制了整体安装高度，减少在液压柜内的空间占用。阀芯与阀体配合段的公差在建模时做了分层标注，滑动配合面预留了合适的间隙，既保证阀芯动作灵活无卡滞，又能将内泄漏量控制在行业标准允许的范围内。阀体侧面的铭牌安装位做了下沉式设计，粘贴标识后不会突出阀体表面，避免管路安装时刮蹭掉参数标识。

　　顶部的电磁线圈接线端预留了标准接线盒安装位，可适配普通接线端子或者防水型接线插头，满足不同工况的防护需求，无论是车间内的普通设备还是户外的液压作业装置都能适配。建模时所有的棱边都做了符合加工工艺的倒角处理，没有出现无法加工的尖锐直角，铸造阀体的拔模角度也按照实际铸造工艺要求设置，拿到模型后可直接导出工程图用于生产加工，不需要再做工艺性修正。
