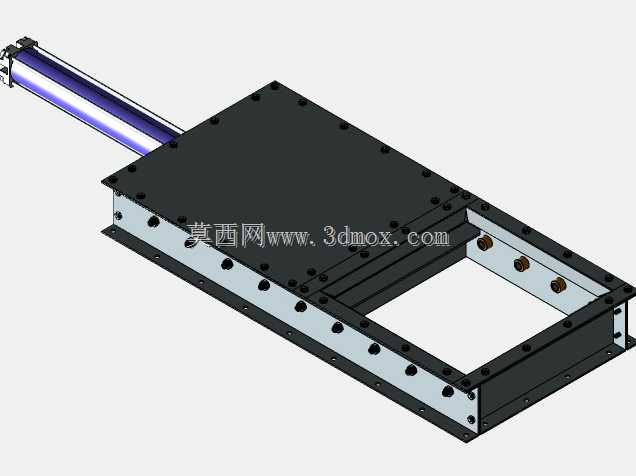

气动驱动500x500规格滑动闸门结构

　　这款滑动闸门主要应用在粉体输送、散料处理、通风除尘以及工业流体管路的通断控制场景，在粮食加工、建材生产、化工物料输送、环保除尘系统中十分常见，主要作用是在管路或料仓出料端实现介质流的截断与导通，相比翻板类截流部件，其闸板平移的运动形式不会在截流过程中对介质产生挤压搅动，对颗粒类、粉状物料的适配性更好，不会出现卡料、挤碎物料的问题。从结构设计来看，该闸门采用气缸直驱的动力形式，气缸输出轴直接与闸板连接，省去了复杂的传动转换结构，动力传递路径短，响应速度快，闸板的开合行程可以通过气缸的行程参数直接匹配，不需要额外设计行程放大或者转换机构。整体框架采用分体式栓接结构，上下两层安装法兰通过螺栓紧固，中间预留闸板的滑动导向槽，

　　导向槽与闸板之间预留合理的配合间隙，既保证闸板滑动顺畅无卡滞，又能避免间隙过大导致的物料泄漏，法兰边缘均匀布置的安装螺栓孔，可以直接与上下游的管路或者料仓出料法兰对接，安装时不需要额外制作过渡连接件。闸板采用平板式结构，截流时闸板完全覆盖过流通道，导通时闸板完全退入框架侧腔，过流通道无遮挡，不会出现介质残留堆积的问题，500x500的过流尺寸属于中等通径规格，适配多数中型产能的散料输送管路通径需求，安装时需要保证框架的安装平面度，避免法兰面倾斜导致闸板滑动偏磨，同时气缸的安装轴线需要与闸板运动方向保持同轴，避免侧向力导致气缸密封件过早磨损。在细节设计上，框架的侧腔预留了排污与观察的空间，长期使用过程中渗入导向间隙的细粉可以定期清理，

　　不会在腔体内堆积导致闸板卡涩，气缸的伸出与缩回位置可以通过外接气路的电磁阀控制，也可以搭配行程开关实现开合位置的信号反馈，方便接入整套设备的自动化控制系统。这类滑动闸门在实际选型时，需要根据过流介质的磨琢性选择闸板与框架的材质，针对磨蚀性较强的物料，可以在闸板表面增加耐磨衬层，导向槽位置加装密封毛条或者橡胶密封条，进一步降低细粉泄漏的概率，安装边界上需要预留气缸伸出方向的维护空间，方便后期更换气缸密封件以及检修闸板磨损情况，整体结构没有易损的复杂传动部件，日常维护只需要定期检查气缸气源压力以及连接螺栓的紧固情况即可，运行可靠性较高，适合长时间连续运行的工业生产场景。
