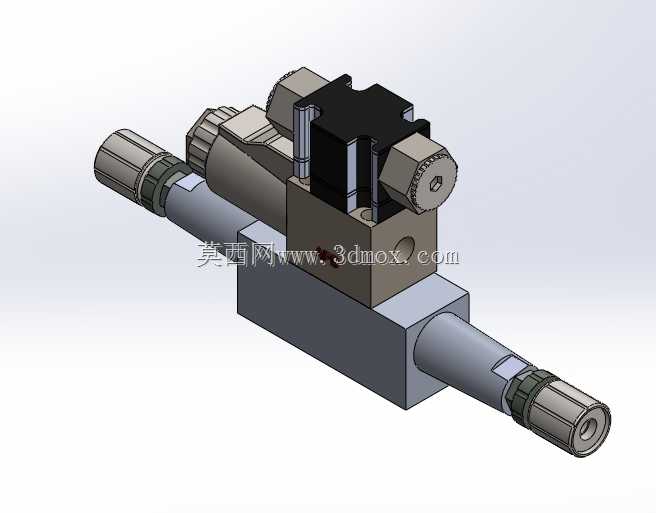

带电磁控制的双向管式液压换向阀结构

　　该阀件为液压系统中常用的电磁控制换向元件，主要应用于中小型液压站、机床液压回路、工程机械辅助油路等场景，承担油路通断切换、执行元件动作方向控制的核心作用，可直接通过电信号驱动阀芯移位，实现油路的快速换向，无需额外手动操作回路，适配自动化程度较高的液压控制系统。从结构设计来看，该阀采用管式连接形式，两端伸出的外螺纹接头可直接与液压油管对接，无需额外安装过渡阀块，能有效减少管路连接的冗余部件，降低油路泄漏风险，整体安装边界紧凑，主体阀块为方形结构，安装时可通过阀块上的定位孔直接固定在安装基面，外接油管沿轴向排布，不会占用过多侧向安装空间，适配安装空间局促的小型液压设备布局。阀的上部为电磁驱动组件，采用双电磁铁对称布局，

　　两侧电磁铁分别对应阀芯的两个工作位置，电磁铁得电时直接推动阀芯轴向移动，切换阀体内部的油路连通状态，失电时阀芯可通过内部复位弹簧回到中位，实现回路的卸荷或者执行元件的锁止，驱动部分的接线端做了防护结构设计，可适配常规工业车间的油污、少量溅水的使用环境，避免日常使用中杂物进入驱动机构造成卡滞。设计过程中优先考虑了阀芯的换向响应速度，阀芯与阀体内孔的配合间隙控制在液压阀常规的精密配合区间，既保证阀芯移动顺畅无卡滞，又能将内泄漏量控制在标准允许范围内，两端的管接头处设计了密封槽，可搭配O型圈实现端面密封，相比传统螺纹密封的形式，密封可靠性更高，反复拆装也不会出现密封失效的问题。在实际选型应用中，该阀适配中低压液压系统，可控制液压缸、

　　液压马达的动作方向，也可作为先导阀用于大通径液压阀的控制级，整体结构没有多余的冗余设计，所有部件都围绕换向功能做集成布局，既保证了功能完整性，又尽可能压缩了整体外形尺寸，能适配多数常规液压回路的安装需求，建模过程中还原了所有外部结构细节，包括电磁铁的安装螺钉、接头的螺纹特征、阀体的安装孔位，可直接用于液压系统的布局装配干涉检查，也可作为液压元件教学演示的三维参考模型。
