集成式电磁换向液压控制阀三维结构

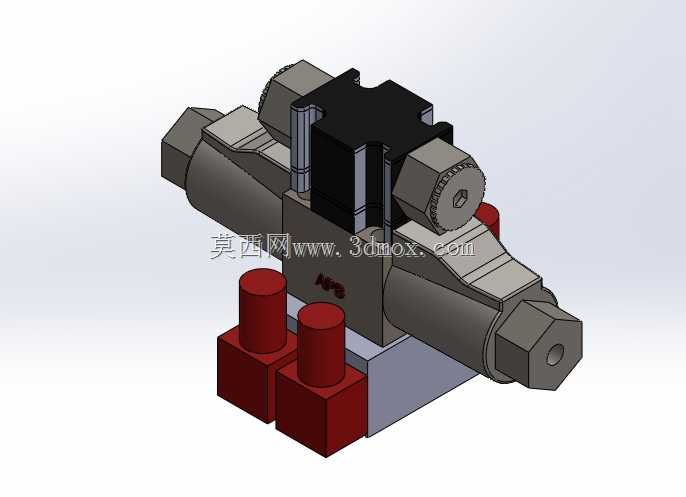

　　这款阀件主要应用在中小型液压站的油路换向控制场景，常见于机床液压夹紧回路、小型工装的液压驱动支路、自动化生产线的液压执行元件控制端，可直接安装在油路块的标准安装面上，无需额外设计过渡连接板，适配常规6通径油路的安装孔位布局。从结构设计来看，主体采用锻钢材质的阀身，两侧加工有标准外螺纹油口，可直接与液压油管的管接头连接，油口通径匹配常规6mm通径油路的流量需求，额定工作压力覆盖常规中低压液压系统的使用区间。上部集成的电磁驱动模块采用插装式结构，线圈部分做了方形防护外壳设计，可避免车间内的切削液、粉尘直接接触线圈接线部位，驱动端的衔铁组件与阀身内部的阀芯做了同轴度公差约束，装配时无需额外调整对中精度，阀芯与阀孔的配合间隙控制在微米级，

　　可有效降低内泄漏量，保证油路保压阶段的压力稳定性。底部的安装基座设置了两个定位销孔与四个固定螺栓孔，安装时先通过定位销与油路块的定位孔配合完成预定位，再拧紧固定螺栓即可完成装配，安装面的平面度要求控制在0.02mm以内，配合O型密封圈可实现各油口之间的密封隔离，避免不同压力油路之间的窜油问题。阀身侧面加工有内六角工艺堵头，用于加工阀体内流道时的工艺孔封堵，堵头采用锥面密封结构，可承受系统额定压力下的长期冲击，不会出现渗漏问题。在实际使用中，这款阀件可通过电磁信号的通断快速切换阀芯位置，实现两个工作油口的压力油流向切换，从而控制液压缸的伸出与缩回动作，阀芯换向行程经过优化，换向时的液压冲击较小，可降低执行元件动作时的机械振动，

　　适配动作频率较高的液压回路使用。设计过程中对阀体内的流道做了圆弧过渡处理，可减少压力油在阀体内的沿程压力损失，降低系统的发热功率，同时流道的通流截面经过计算，可保证额定流量下的压力损失控制在允许范围内，不会因为通流能力不足导致执行元件动作速度不达标的问题。电磁线圈的接线端设置在模块顶部，接线时可直接打开防护盖接入控制线路，接线空间充足，方便现场施工人员操作，线圈的防护等级满足车间常规使用环境的要求，可在有少量切削液飞溅、粉尘浓度较高的工况下长期稳定工作。
