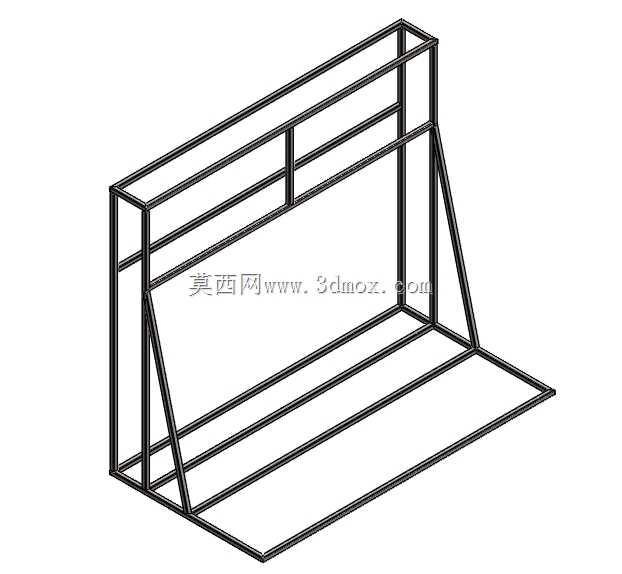

方管型材斜撑式焊接支撑置物架结构

　　这款焊接支撑结构采用标准方形型材作为主体基材，整体为开放式框架构型，在车间工位物料暂存、生产线旁工装托架、小型加工件周转承托场景中适配性较强。从结构受力逻辑来看，后侧立面设置两道横向加强横撑，将竖向型材的长跨度区间做分段约束，避免竖向方管在长期承重后出现侧向弯曲变形；后侧斜向支撑型材从底部框架后角延伸至立面框架上部节点，形成稳定的三角受力体系，可抵消承托重物时产生的前倾倾覆力矩，无需额外地脚固定即可在平整地面保持稳定放置。底部承托面为四边围合的框型结构，未铺设整面板材，既能够降低整体自重，也可适配不同尺寸的托盘、周转箱直接放置，镂空结构也便于日常清理工位掉落的切屑、杂物，不会出现积料积灰的卫生死角。

　　设计阶段优先考虑焊接工艺的可操作性，所有型材对接节点均为直口裁切，无需复杂的相贯线切割加工，普通型材切割机即可完成所有料件的下料工序，焊接时可借助简单的直角定位工装快速完成组对，有效降低组焊时的对位难度，减少焊接变形的矫正工作量。整体安装边界预留充足操作空间，后侧立面与墙面之间无需预留过大间隙，斜撑结构完全处于框架自身投影范围内，不会额外占用后侧通行空间；框架整体宽度适配常规车间周转箱的通用尺寸，深度方向预留足够的承托纵深，放置多层物料时不会出现后侧滑落风险。所有焊接节点均采用满焊工艺处理，焊后打磨去除焊渣与飞溅，可根据使用场景做喷塑或镀锌防锈处理，适配车间潮湿、多粉尘的复杂工况。结构整体无活动连接部件，

　　不存在长期使用后的松动磨损问题，承重能力可根据选用的型材壁厚做灵活调整，选用不同规格方管即可适配从轻量工具存放至较重工件承托的不同载荷需求，框架上部的横撑也可作为挂钩安装基点，额外拓展悬挂小型工具、作业指导书的附加功能。
