方管型材焊接双层支撑机架结构

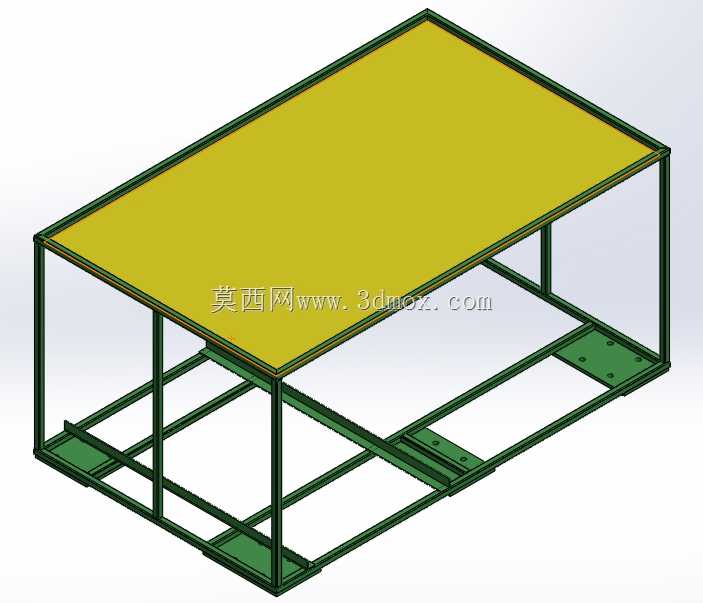

　　该焊接构件为双层框架式支撑结构，主体采用标准矩形方管作为型材基材，通过裁切、组对、满焊工艺成型，整体为开放式分层承载设计，上层为整面平整承载面，可直接铺设台板、安装作业面板或是固定轻型加工工位的工装基板，下层为镂空式型材支撑框架，预留了多组带安装孔的固定脚座，可用于挂载电气安装板、气动元件组或是物料承托托盘，适配车间轻型作业工位、小型检测设备承载台、生产线旁中转台等多种场景的结构需求。从结构设计逻辑来看，整体框架采用等截面方管作为主受力梁，竖向支撑腿与上下层横梁的连接节点采用满焊处理，所有焊缝位置均做了焊后打磨去毛刺处理，避免应力集中导致的框架变形，上层承载面的边框做了齐平收边设计，铺设台板时不会出现凸起卡滞的问题，

　　台板可通过边框预留的沉头孔直接锁附固定，无需额外加装压块。下层框架的横向与纵向支撑梁采用等间距排布，单根梁的跨距控制在合理范围内，避免长期承载出现下挠变形，底部预留的安装脚座带有长圆形调节孔，既可以通过膨胀螺栓与地面固定，也可以加装脚轮或是可调支撑脚，适配不同的安装固定需求。从安装边界来看，整体框架的长宽尺寸适配常规小型工位的占地需求，竖向高度符合人体站立作业的 ergonomic 要求，上层承载面的平面度通过焊后校形保证，可满足对承载面平面度有一定要求的设备安装需求，框架整体没有多余的外凸结构，在车间排布时可以多台并排拼接使用，不会出现结构干涉。这类焊接机架在设计时优先考虑了加工工艺性，所有型材裁切均为直角切口，

　　组对时无需复杂的角度裁切，普通焊接班组即可完成加工，焊接完成后整体做喷塑或是喷漆防锈处理，即可直接投入使用，后期如果需要拓展功能，也可以在框架的方管上直接加装角件、连接板，拓展安装支架、挂板等附属结构，无需对主体框架做破坏性改动。框架下层的镂空设计既减轻了整体自重，也方便布置线缆、气管等管线，管线可以沿着方管内壁或是通过扎带固定在梁体上，不会外露杂乱，同时镂空结构也不会积留加工碎屑、灰尘，日常清理维护十分方便。
