带安装挂耳的风机防护网罩钣金结构

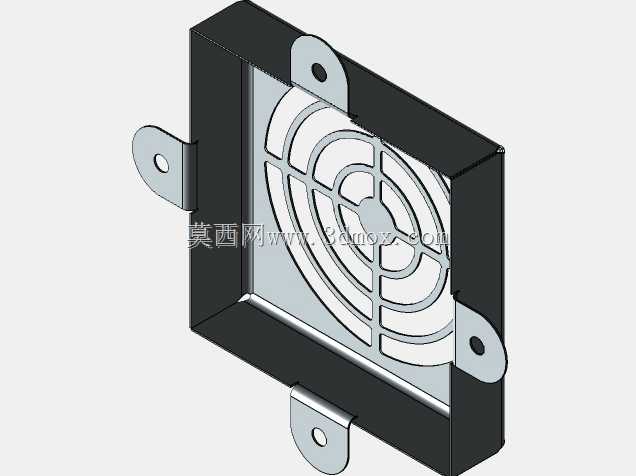

　　这款钣金结构件是轴流散热风机的配套防护安装组件，日常多应用在工业控制柜、通讯基站机柜、车载电子设备舱这类需要强制风冷散热的场景里，核心作用是在不阻挡通风气流的前提下，阻隔外部异物触碰高速旋转的风机扇叶，同时通过自身的一体化安装结构，把风机和防护网整体固定在设备舱的安装面板上，省去了额外采购风机支架、防护网固定件的装配工序。从结构设计来看，整体采用薄钢板一体折弯成型，主体是适配常规方形轴流风机外轮廓的围边结构，围边深度刚好覆盖风机的机身厚度，安装后风机不会突出围边外侧，能避免运输、装配过程中扇叶被磕碰变形。正面的防护网区域采用放射状加环形加强筋的镂空设计，环形筋从中心向外逐层排布，径向筋条均匀分隔通风区域，

　　这种结构既保证了足够的通风开口率，不会额外增加风阻影响散热效率，又能让手指、细小金属碎屑这类异物无法穿过网孔接触扇叶，筋条的排布密度经过实际验证，既能满足IP2X的防护等级要求，又不会因为开孔过多降低网面的结构强度，日常设备维护擦拭时也不会出现网面凹陷变形的问题。四个方向延伸出的安装挂耳是这个零件的设计亮点，挂耳和主体围边采用一体冲压折弯工艺成型，没有额外的焊接工序，避免了焊接变形带来的安装孔位偏差问题，每个挂耳上都预冲了圆形安装孔，孔位尺寸适配常用的M4、M5规格安装螺丝，挂耳的折弯高度经过计算，安装后零件主体和设备面板之间会留出微小的均匀间隙，既可以避免钣金锐边刮伤设备面板的喷涂层，也能减少风机运行时的振动直接传递到设备壳体上，

　　降低整机运行的共振噪音。在安装边界上，这个零件的围边内尺寸和常规同规格轴流风机的外轮廓保持小间隙配合，装配时风机可以直接卡入围边内部，不需要额外对位，四个挂耳的安装孔位和标准风机的安装孔位完全同轴，现场装配时可以一次完成风机和防护网罩的螺丝固定，不需要二次划线打孔。钣金折弯处都做了微小的圆角处理，没有尖锐的冲切毛边，装配过程中不会划伤操作人员的手套或皮肤，网面的镂空边缘也经过了去毛刺处理，长期使用不会因为气流振动出现毛边脱落掉入设备内部的问题。
