双螺旋扭转弹簧结构设计

　　这类双端螺旋扭转弹簧，常被用在需要提供周向复位扭矩的装配场景里，比如通讯设备的翻盖铰接结构、小型机具的卡扣复位组件、电器开关的触发回弹结构中，和普通拉伸、压缩弹簧的受力方向完全不同，它的载荷是沿簧圈切线方向施加的扭矩，而非轴向的拉压力。从结构上看，两端伸出的扭臂是扭矩输入的直接部位，中间的连接段做了弯折成型处理，能让两组螺旋簧圈在工作时同步受力，避免单侧簧圈应力集中导致的早期疲劳失效。设计这类弹簧的时候，首先要确认安装空间的边界尺寸：两组簧圈的外径要匹配安装位的沉孔直径，不能出现装配后簧圈和安装侧壁摩擦的情况，中间连接段的弯折半径要兼顾成型工艺性和应力水平，弯折半径过小会导致线材内部产生残余拉应力，服役过程中容易在弯折处出现断裂。

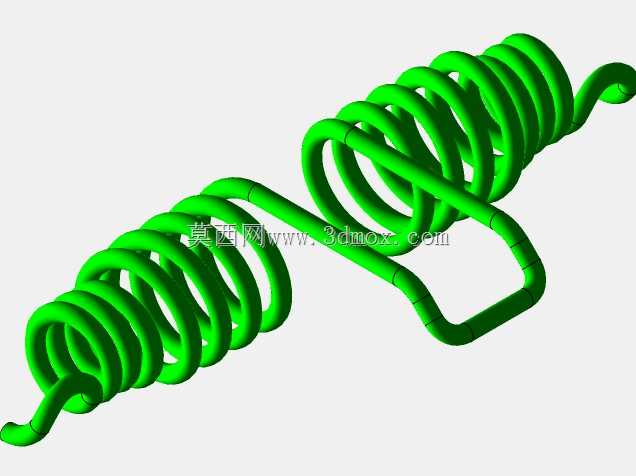

　　扭臂的长度和末端形状要和被驱动的零件匹配，图中扭臂末端做了圆弧收头，能减少和配合零件接触时的应力集中，避免工作过程中扭臂刮伤配合件表面。簧圈的节距设计上，这类扭转弹簧的簧圈在自由状态下是紧密贴合的，工作时簧圈会产生周向转动，圈与圈之间会出现微小的分离间隙，所以不需要预留像压缩弹簧那样的轴向节距间隙，反而要保证自由状态下圈间贴合度，避免工作时出现圈间错位导致的扭矩输出不稳定。线材直径的选取直接决定了能输出的额定扭矩，计算的时候要结合工作扭转角度、材料的切变模量、有效圈数来核算，不能只凭经验选线径，否则要么扭矩不足无法实现复位功能，要么刚度太大导致操作力超标。安装的时候要注意，这类弹簧的支撑位要设置在簧圈的两端面，

　　不能让中间连接段承受径向的支撑力，否则工作过程中连接段会产生附加弯矩，大幅缩短弹簧的使用寿命。另外，扭臂的受力点要尽量靠近簧圈端面，减少扭臂上的弯矩载荷，避免扭臂出现永久变形。在实际选型替换的时候，除了核对弹簧的整体外形尺寸，还要重点测试工作角度下的实际输出扭矩，因为不同批次的弹簧线材热处理状态存在微小差异，实际刚度和理论计算值会有5%以内的偏差，对于扭矩精度要求高的装配场景，需要做扭矩全检才能上线装配。
