V型层叠弹簧球缓冲减震结构设计

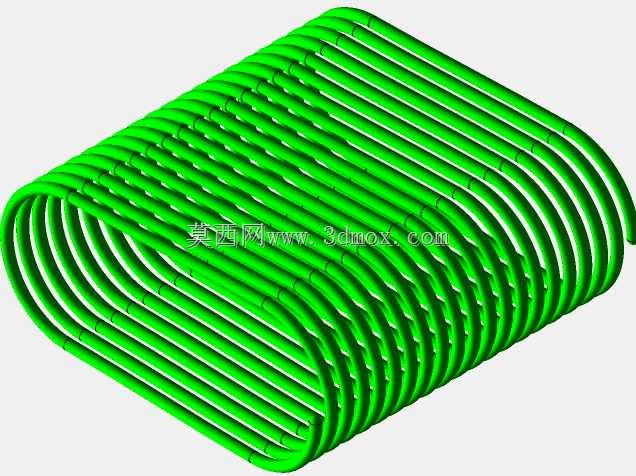

　　该弹性缓冲构件采用连续弯绕的线材层叠排布构成类矩形的弹性体结构，整体成型为带圆角的扁平方块形态，无额外拼接接缝，依靠线材自身的弹性形变实现缓冲吸能作用。在实际工程应用场景中，这类构件常被嵌入小型电子设备的支撑脚垫、便携通讯终端的防摔内衬、小型精密仪器的隔振安装位中，替代传统的块状橡胶垫，在有限的安装空间内提供更线性的缓冲刚度，避免刚性冲击传递到内部精密元器件上。从设计思路来看，该结构摒弃了传统螺旋弹簧的单柱式排布逻辑，采用连续线材沿X、Y两个方向交替弯绕堆叠，每一层线材的弯曲弧度保持一致，层与层之间的线材紧密贴合但不发生粘接，当外部载荷垂直施加到构件表面时，每层线材的弯曲段会同步发生弹性形变，将冲击能量分散到整个构件的所有线材段上，

　　避免局部应力集中导致的永久形变。在外形尺寸与安装边界的设计考量上，该构件的圆角过渡半径与整体边长的比例经过匹配调试，既保证安装时不会因为尖锐边角刮蹭配套的安装槽位，也能让边角位置的线材和中间区域的线材保持一致的形变行程，不会出现边角位置刚度过大、缓冲失效的问题。构件的整体厚度可根据实际缓冲行程需求调整线材的线径与堆叠层数，线径越粗、堆叠层数越少，整体刚度越高，适用于承载较大载荷的隔振场景；线径越细、堆叠层数越多，整体刚度越低，适用于对冲击敏感的小型精密器件防护场景。在实际装配过程中，该构件无需额外的固定卡扣或者粘接位，可直接嵌入预留的矩形安装槽内，依靠自身的外形尺寸与安装槽的过盈配合实现固定，装配工序简单，适合批量生产的消费类电子、

　　小型通讯设备的生产线快速装配。不同于传统的橡胶缓冲件，该金属线材构成的弹性体不会因为长期使用出现老化、硬化、温度适应性差的问题，在高低温环境下都能保持稳定的弹性性能，在户外使用的便携通讯设备、工业现场的小型手持检测终端上都能适配使用。结构的层间间隙也为形变提供了足够的让位空间，当受到超过设计阈值的冲击载荷时，线材之间会相互贴合限位，避免过度形变导致的线材屈服失效，冲击卸除后可快速恢复初始形态，持续提供稳定的缓冲防护作用。
