三翼式安装固定连接支架结构设计

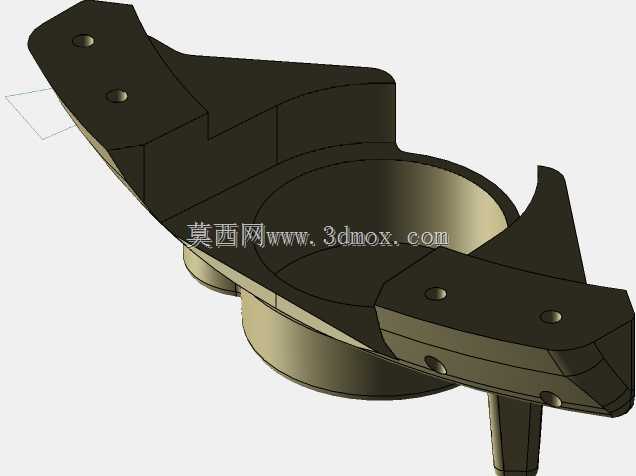

　　该构件为带中心筒座的三翼式安装固定支架，核心功能是实现中心回转类部件与外围安装基体的刚性连接，常见于小型动力传输组件、流体管路转接部位、轻载旋转执行机构的安装节点，可同时承担径向定位与轴向承载的作用，适配需要周向均匀受力的安装场景，避免单侧固定带来的偏载力矩问题。设计上采用中心圆筒作为核心定位基准，圆筒内径与待安装部件的轴径或外接端口尺寸匹配，内壁预留足够的配合长度保证定位精度，圆筒下端延伸出短轴段可嵌入安装基体的预留孔位，实现初步的径向限位，减少安装过程中的对位调整工作量。三个翼板沿中心筒外壁周向均匀分布，相邻翼板夹角接近120度，保证受力时各安装点的载荷分配均匀，避免应力集中在单一连接位置；每个翼板上设置沉头安装孔，

　　孔位深度与选用的紧固件头部尺寸匹配，安装后紧固件端面不超出翼板表面，不会与周边运动部件产生干涉。翼板与中心筒的连接位置做了大圆弧过渡处理，消除直角连接处的应力集中风险，在承受交变载荷或冲击载荷时，过渡区域不会出现应力断裂的隐患。翼板的外形根据实际安装空间做了切边优化，非受力区域的多余材料被去除，在保证整体结构刚度的前提下尽可能降低构件自重，适配对重量有要求的轻载设备场景。安装边界方面，三个翼板的外轮廓构成的外接圆尺寸适配常见的安装法兰孔位间距，中心筒的轴向高度根据待容纳部件的嵌入深度确定，翼板下表面与中心筒下端轴段的台阶面高度差，与安装基体的板材厚度匹配，安装后台阶面可贴合基体表面，保证轴向定位的准确性。

　　翼板上的安装孔中心到中心筒轴线的距离统一，可与标准规格的紧固件配合，不需要定制特殊长度的连接螺栓，降低后期维护更换的成本。整体结构采用一体化成型设计思路，没有额外的拼接焊缝或连接结构，整体刚度更好，长期使用不会出现拼接部位松动的问题，适合在有小幅振动的设备工况下使用，可保证连接位置的长期稳定性。
