内燃机连杆组件精密三维结构

　　这套三维结构围绕内燃机核心传动部件展开，主体呈现的是曲柄连杆机构中的连杆装配单元，在整套动力总成里承担着将活塞往复直线运动转化为曲轴旋转扭矩的关键作用，是燃油动力设备中受力工况最复杂的零部件之一。从建模呈现的装配层级来看，组件拆分出了连杆大头盖、杆身、轴瓦配合位、小头衬套安装位以及配套紧固件的装配约束关系，完整还原了实际生产中连杆组件的装配逻辑。

　　从实际工况角度出发，连杆在发动机运行过程中要同时承受活塞端传递的爆发压力冲击、往复运动产生的惯性拉力，以及曲轴旋转带来的交变侧向载荷，这就要求结构设计上必须兼顾刚性与轻量化。模型里杆身采用的工字形截面结构，正是工程中经过长期验证的优化形式：在杆身中段去除非受力区域的冗余材料，既大幅降低往复运动质量，减少惯性力对曲轴轴颈的冲击，又能在连杆摆动的受力平面内保留足够的抗弯截面模量，避免高转速下杆身出现弯曲变形。

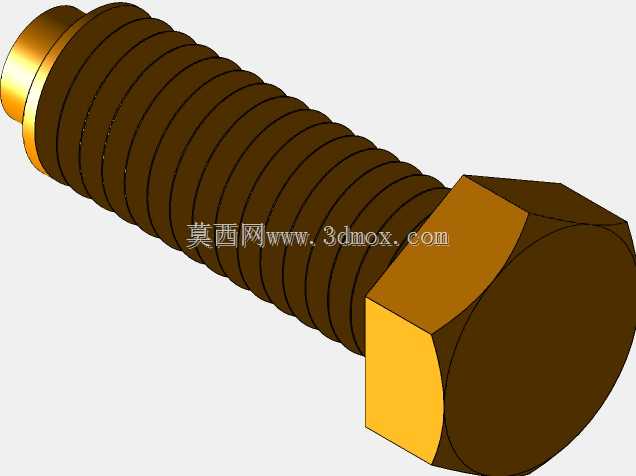

　　安装边界层面，连杆小头的圆孔用于和活塞销配合，衬套压装后内孔尺寸需要和活塞销形成指定间隙的滑动配合，保证活塞摆动时动作顺畅；大头部分为剖分式结构，和曲轴曲柄销配合的轴瓦安装面有严格的同轴度要求，装配时连杆盖和杆身的定位止口需要完全对齐，按规定扭矩锁紧螺栓后，大头孔的圆度必须控制在微米级公差范围内，避免运行中出现轴瓦偏磨、抱轴故障。模型里预留的螺栓穿孔、定位凸台结构，都和实际量产连杆的工艺特征完全对应。

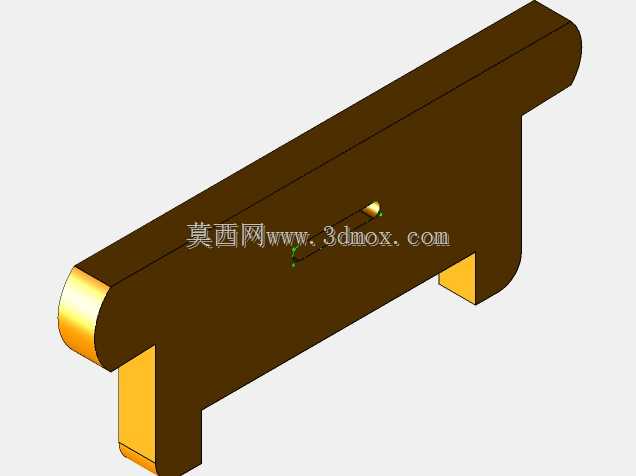

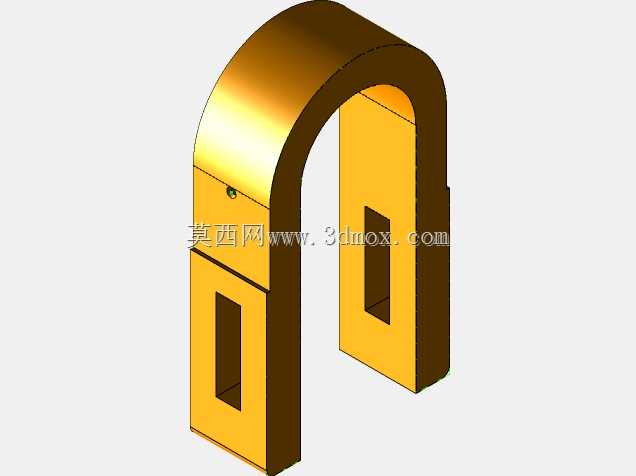

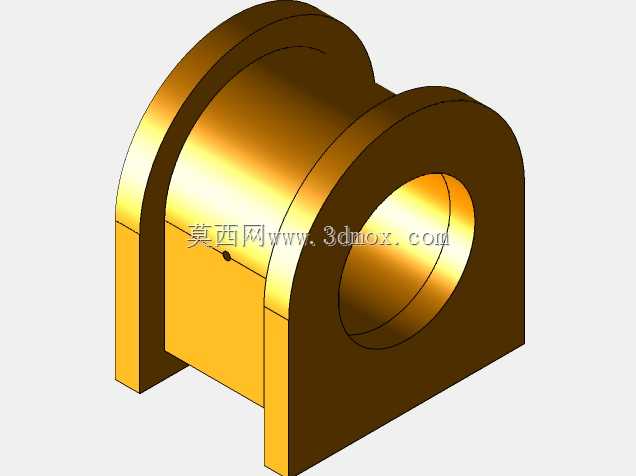

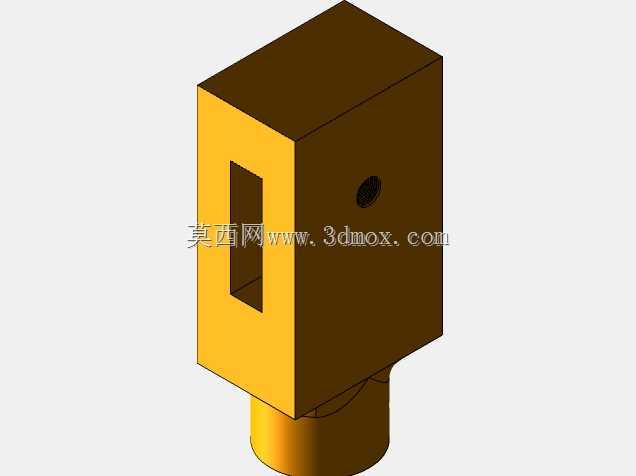

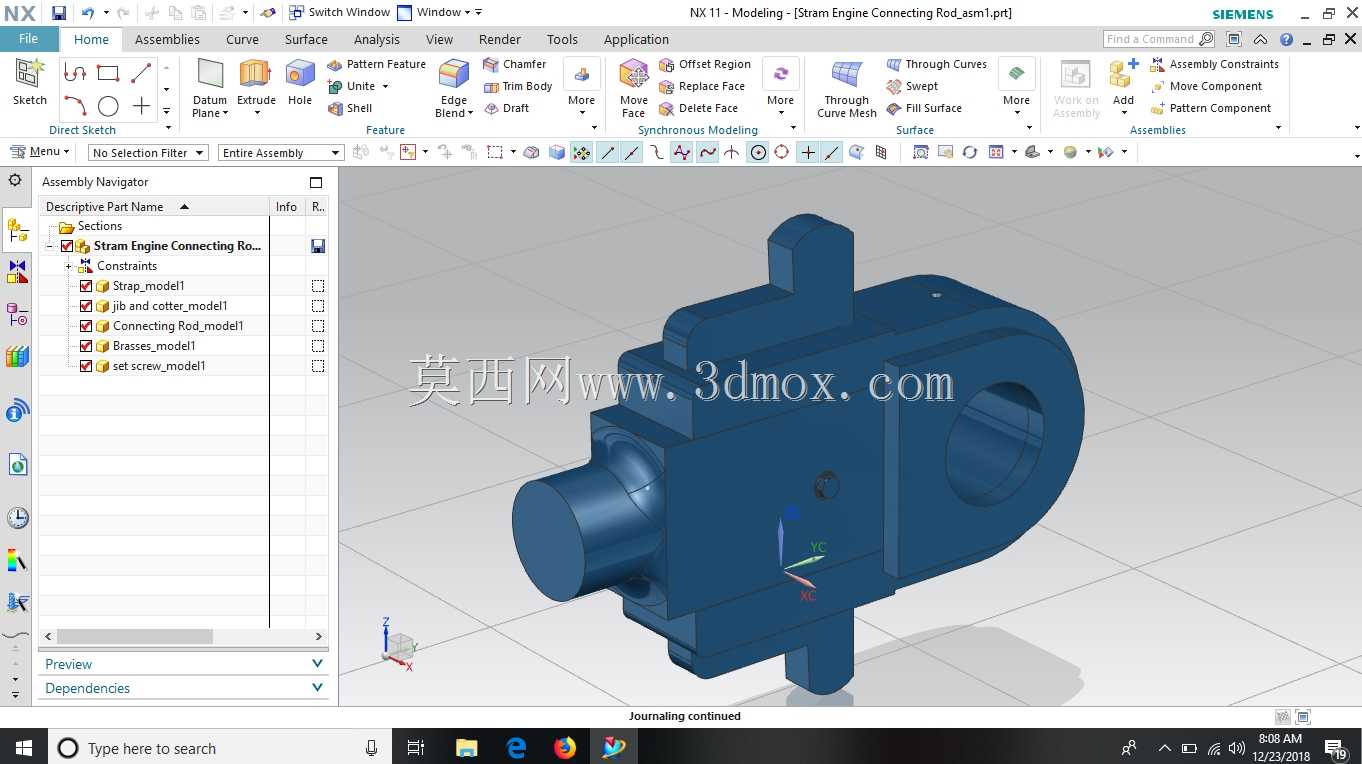

　　在整机装配场景中，该组件位于气缸体内部的曲轴箱腔室，小头随活塞在气缸套内做上下往复运动，大头随曲轴曲柄销做圆周运动，周边需要避让曲轴平衡重、气缸壁以及机油喷射油路，设计阶段就要校验全行程下的运动包络，确认连杆在最大摆动角度下不会和缸体、曲轴其他部位发生干涉。建模过程中同步完成了各子零件的装配约束配对，大头结合面的贴合关系、轴瓦的限位卡槽、小头的润滑油道通孔都有明确体现，既可以作为内燃机结构教学的演示载体，也能为动力部件的改型设计、受力仿真分析提供完整的几何参考，帮助结构工程师快速校验连杆的尺寸匹配、装配顺序以及运动干涉风险。
