小型单缸风冷内燃机缸体结构设计

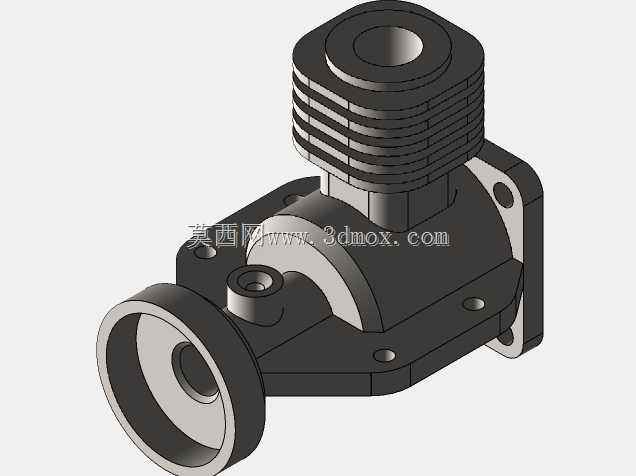

　　本次呈现的是小型单缸风冷内燃机的缸体组件三维结构，这类部件广泛应用于航模动力、小型园林机械、便携发电设备等场景，作为内燃机的核心承载基体，其结构设计直接决定整机的散热效率、装配精度与运行可靠性。从结构布局来看，缸体上部集成了多道平行环形散热鳍片，鳍片间距经过热传导仿真校核，在自然风冷工况下可快速导出燃烧室工作产生的热量，避免缸内温度过高引发的润滑失效、零件热变形等问题，鳍片的厚度与根部圆角做了等强度优化，既保证散热面积充足，又不会因鳍片过薄在振动工况下出现断裂风险。缸体前端设置了同轴的轴承安装止口，用于匹配曲轴端的支撑轴承，止口的同轴度公差控制在0.02mm以内，可保证曲轴运转时的径向跳动量处于合理区间，

　　降低运转过程中的机械磨损与振动噪声。缸体侧面预留了多个螺纹安装孔位，分别用于固定化油器、消音器、缸盖等外围附件，孔位的位置度公差结合装配工艺做了偏移补偿，可抵消零件加工过程中的累积误差，提升现场装配的顺畅度。两侧的法兰安装边设置了贯通的螺栓过孔，用于将缸体组件与曲轴箱进行刚性连接，法兰面的平面度要求控制在0.015mm以内，装配时配合密封垫片可有效避免缸内混合气与润滑油的渗漏问题。设计过程中优先考虑了零件的压铸工艺可行性，所有转角位置均设置了适配压铸脱模的工艺圆角，避免出现尖锐棱角导致的应力集中，同时壁厚尽量保持均匀，防止压铸成型过程中出现缩孔、冷隔等铸造缺陷。从安装边界来看，缸体整体外形紧凑，上部散热鳍片的外轮廓直径、

　　前端止口的伸出长度、侧方安装孔的中心距均做了明确的尺寸约束，可直接适配对应排量级别的小型内燃机整机装配需求，无需额外做结构修改即可用于后续的工程出图与样机试制。在结构强度校核阶段，针对缸体承受的燃烧爆发压力、螺栓预紧力、热应力等复合载荷做了有限元分析，对应力集中的局部位置做了壁厚加强处理，保证在额定转速工况下缸体的变形量处于允许范围内，不会出现缸孔失圆导致的活塞卡滞问题。
