NX上部铣削加工工装夹具结构设计

　　这套上部铣削夹具主要面向立式加工中心、数控铣床的上部平面、台阶面及槽系铣削工序设计，适配中小批量精密零件的机加工装夹需求，在通讯结构件、小型五金零件、精密机械零部件的铣削加工场景中应用广泛，能够有效解决异形工件上部加工时定位不稳、装夹找正耗时久的问题。从结构设计逻辑来看，整套夹具采用模块化定位思路，底座设置有标准T型槽安装接口，可直接匹配多数铣床工作台的T型槽间距，安装时无需额外制作过渡连接板，安装边界预留了足够的刀具避让空间，铣刀沿上部加工面走刀全程不会与夹具本体、压紧组件发生干涉，可适配直径160mm以内的盘铣刀、直径20mm以内的立铣刀完成全工序走刀。夹具的定位组件采用一面两销的经典定位方案，主定位面经过平面度精磨处理，

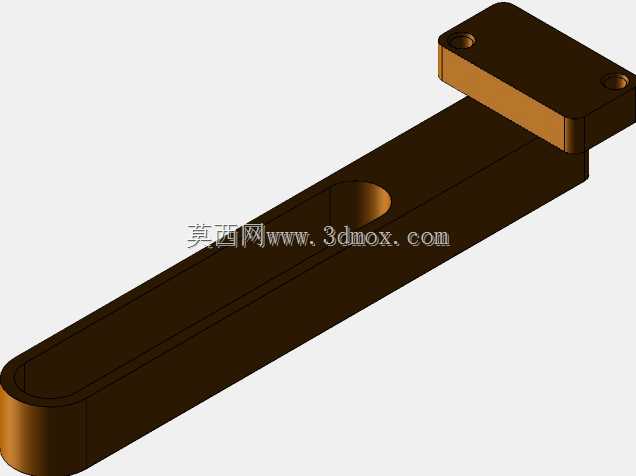

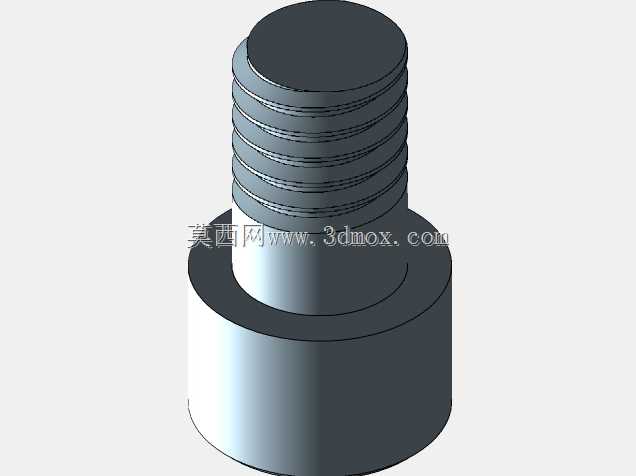

　　平面度公差控制在0.02mm以内，两个定位销分别采用圆柱销和菱形销组合，可有效消除工件的过定位风险，工件装夹后的重复定位精度可控制在0.03mm以内，能够满足IT7级精度的铣削加工要求。压紧组件采用浮动压头设计，压头接触工件的端面镶嵌有硬质合金防滑垫片，夹紧力可通过侧面的调节螺栓按需调整，既可以保证工件在大进给铣削时不会发生位移，也能避免夹紧力过大导致薄壁工件产生装夹变形。整套夹具的外形尺寸经过紧凑化优化，整体占用工作台面积较小，在中小型加工中心工作台上可同时布置两套夹具完成双工位交替加工，能够有效缩短工件装夹的辅助时间，提升设备加工效率。在实际加工应用中，该夹具可兼容多种外形尺寸相近的同系列工件，

　　更换定位销和调整压头位置即可快速完成换型，无需重新拆装夹具底座，能够适配多品种小批量的柔性生产需求。夹具的排屑空间设计充分考虑了铣削加工的切屑排出问题，定位面周围设置有倾斜的排屑导槽，加工产生的铁屑可随切削液直接冲入机床排屑器，不会在夹具定位区域堆积，避免切屑垫在定位面下方影响加工精度。夹具的所有活动组件均做了发黑防锈处理，导向面经过淬火处理提升耐磨性能，长期使用后磨损量极小，日常维护仅需定期清理切屑、在导向螺栓处涂抹润滑脂即可，维护成本极低。
