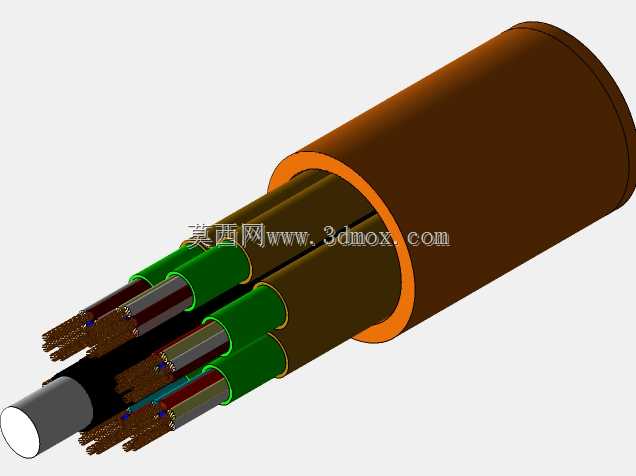

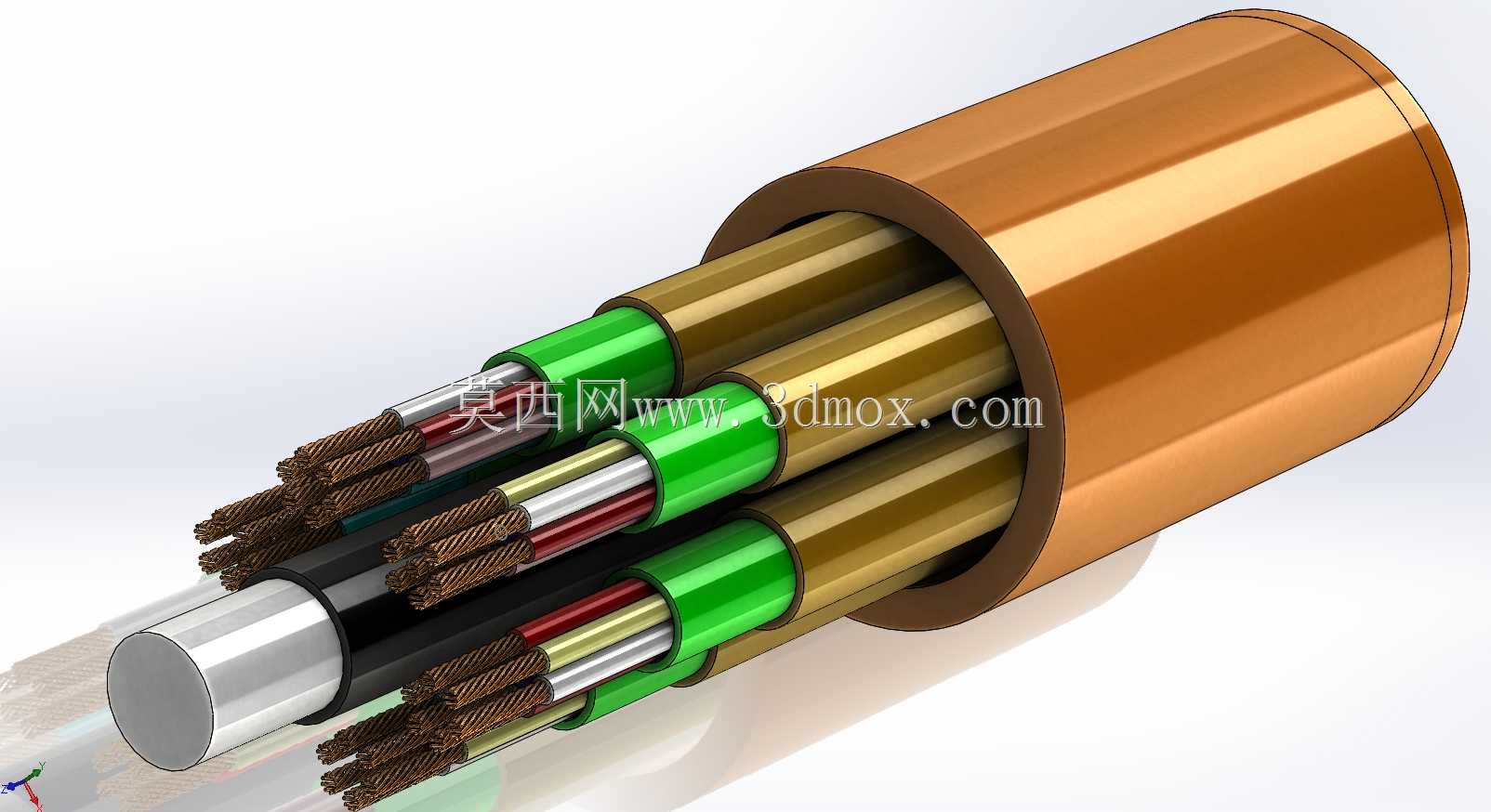

多芯铠装通讯传输缆线剖切结构

　　这套剖切结构围绕多芯通讯缆线的内部组成展开，外层采用铜色金属铠装护套，承担机械防护、抗挤压和屏蔽外界电磁干扰的作用。护套内部按功能分区布置多组独立线芯，每组线芯由金色金属屏蔽层、绿色绝缘包覆层和多股绞合铜导体构成，部分线芯还配置银色实心填充芯与黑色隔离垫层，用于维持成缆圆整度、固定线芯相对位置并抑制线间串扰。

　　从实际布线场景看，这类缆线常用于设备控制柜内部连接、工业通讯主干敷设、移动拖链走线以及机电产品信号传输。外层铠装在穿管、桥架敷设和反复弯折环境中可减少外力直接作用于绝缘层；分色绝缘结构便于装配端接线、检修排查和回路识别；绞合导体则提升柔软度，降低小半径弯曲时单丝断裂风险。建模时将各层同轴关系、线芯成缆排布和端部剥线状态完整表达，能够直观呈现护套、屏蔽、绝缘、导体之间的装配层次。

　　结构设计上，线芯并非简单平行堆叠，而是围绕中心区域成束布置，使截面填充更均匀，外护套受力后载荷能够分散到各线芯。金属屏蔽层连续包覆在绝缘线芯外侧，端部保留剥除段，方便展示导体绞合方向和接线预留长度。绿色绝缘层厚度均匀，既保证相邻导体之间的电气隔离，也控制整体外径，避免铠装护套内径余量过大导致线芯窜动。银色填充件位于线束边缘，主要承担支撑和定形作用，使缆线在弯曲时内部空隙减少，截面形状稳定。

　　安装边界方面，三维结构需要重点核对护套外径与穿线孔、格兰头、拖链内腔以及线槽宽度的匹配关系；端部剥皮长度应结合端子压接、连接器焊接和柜内弯曲半径确定。多芯缆进入接线端子前，屏蔽层接地位置、铠装层固定方式和绝缘层剥除台阶都要预留操作空间。模型中剖切端部保留了分层台阶，可用于检查剥线顺序：先切除外层铠装，再处理屏蔽层，最后剥离绝缘并露出绞合导体。

　　对于设备选型和结构设计人员，该模型可作为缆线截面表达、布线空间校核、连接器装配演示和电气工艺说明的参考。外形上圆柱护套适合沿直线或弯曲路径敷设，端部线束散开后能够展示不同回路的走向；在整机布局中，还需依据最小弯曲半径控制转角，避免护套折扁、绝缘受压和导体应力集中。通过分层建模，缆线从外部防护到内部导电通路的功能逻辑清晰可见，也便于后续生成工程图、剖切视图和装配指导文件。
