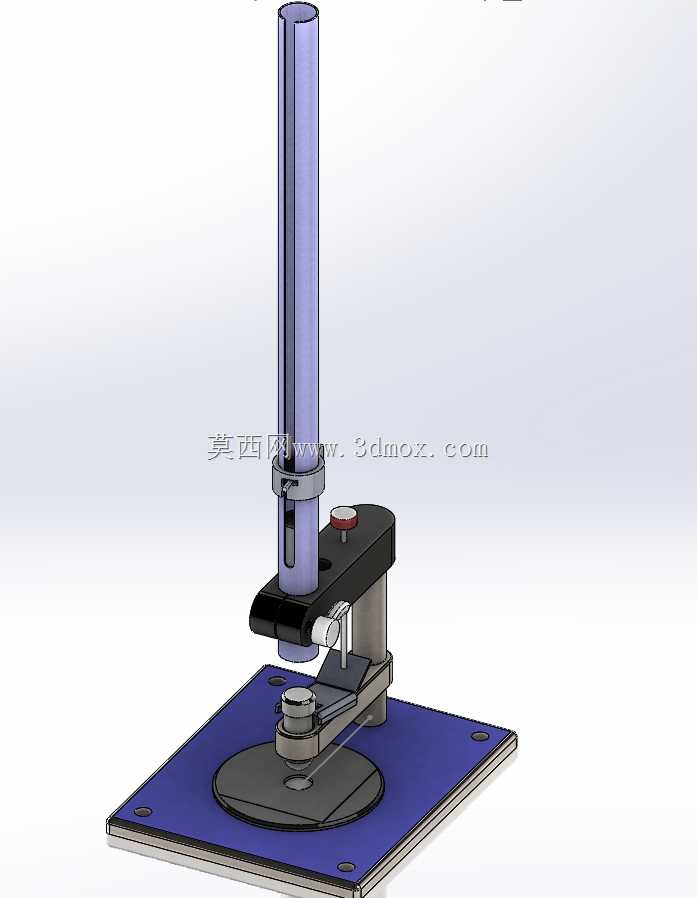

落锤式冲击性能测试台架结构

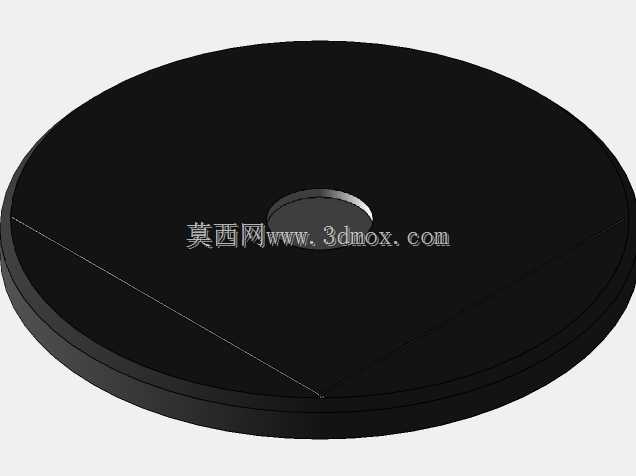

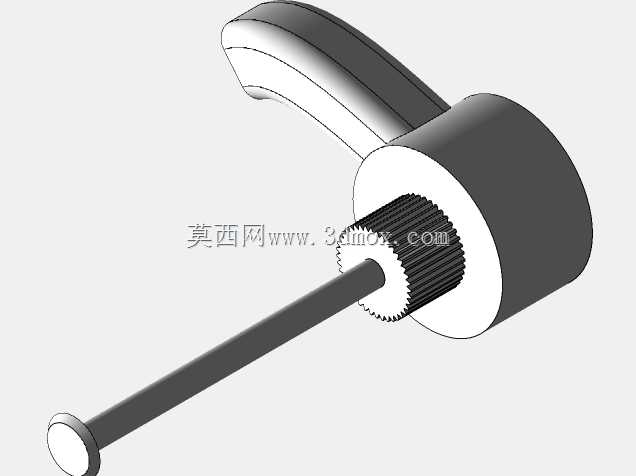

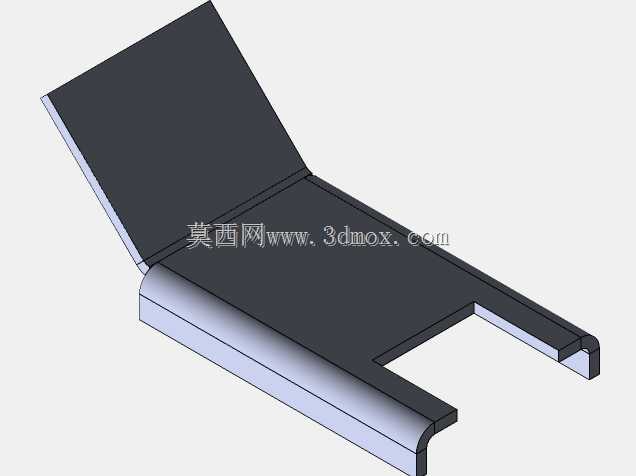

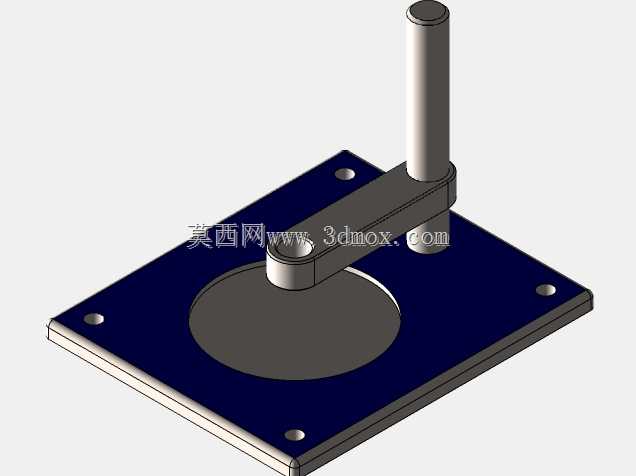

　　这套落锤冲击测试装置主要面向材料表面抗冲击性能的实验室检测场景，常见于涂层附着力测试、薄板局部冲击韧性验证、小型五金件耐冲击形变考核等工序，装置整体采用立式导柱布局，底部为方形安装基座，基座板面预留四个沉头安装孔，可直接固定在标准实验工作台面上，安装时需保证基座台面水平度偏差控制在0.1mm/m以内，避免落锤下落过程中出现轨迹偏移。基座中心位置设置可更换的试样承载台，承载台采用台阶式定位结构，不同规格的待测试样可通过更换适配垫块完成装夹，承载台旁侧配置快速压持夹具，夹具手柄采用偏心锁紧结构，操作人员单手即可完成试样的压紧与释放，装夹单次耗时不超过五秒，适配批量试样的连续测试作业。装置上部的长直导向管为落锤的运行轨道，

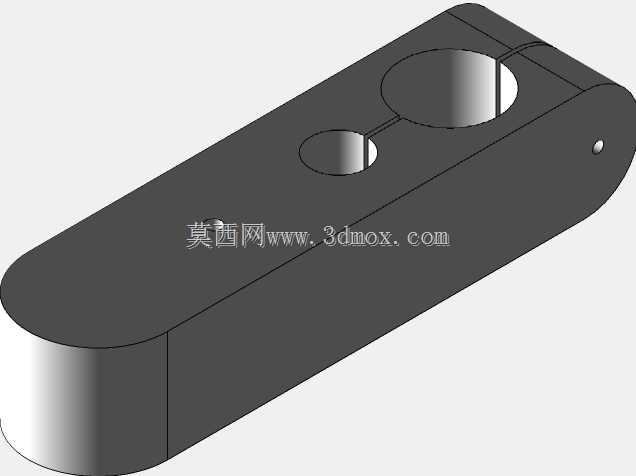

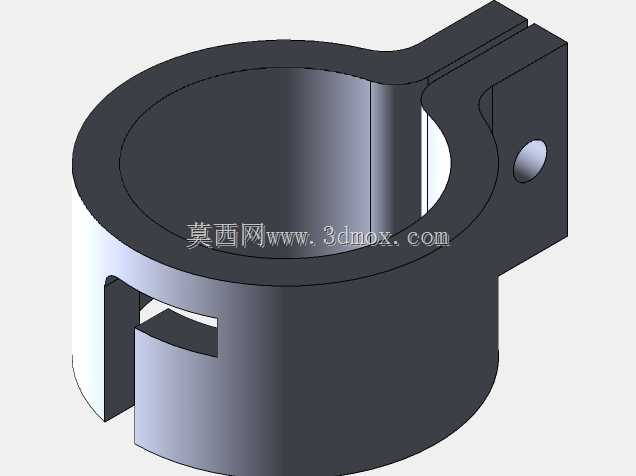

　　导向管采用透明硬质管材制作，既可以约束落锤的下落轨迹，保证冲击点完全对准试样测试区域，也能直观观察落锤的释放位置与下落状态，导向管通过侧方的可调抱箍固定在立式支架上，抱箍锁紧螺栓松开后可沿支架竖向滑槽调整导向管的整体高度，以此改变落锤的下落行程，匹配不同冲击能量的测试要求。导向管下端对应落锤的冲击端设置导向定位套，避免落锤出口位置出现径向晃动，支架侧方配置的红色按钮为落锤释放机构的控制件，释放机构内置弹性锁舌，待落锤提升至设定高度后锁舌自动卡紧锁死，按下按钮后锁舌回缩，落锤沿导向管自由下落完成冲击动作。整套装置的竖向支撑立柱与底部基座之间采用加强筋焊接加固，冲击作业产生的瞬时反作用力可通过基座均匀传导至工作台面，

　　不会出现支架晃动倾斜的问题。设计过程中优先保证落锤运行轨迹的同轴度，导向管中心轴线与下方试样承载台的中心轴线同轴度公差控制在φ0.2mm以内，确保冲击点位置偏差符合检测标准要求，所有与试样接触的工装部件均做淬火硬化处理，避免长期冲击后出现接触面凹陷变形，影响测试结果的重复性。装置整体占地尺寸适配常规实验室操作台空间，外围无需额外设置安全防护围栏，导向管本身可完全约束落锤的运动范围，测试过程中不会出现碎块飞溅的风险，结构简单易维护，日常使用仅需定期在锁紧夹具的转动销轴位置涂抹润滑脂即可，无需复杂的校准调试，非常适合中小实验室的材料冲击抽检作业。
