插销式金属门锁结构三维设计作品

日常做设备外围防护门、厂区仓储隔间木门、工业设备检修舱门的配套锁具选型时，插销式门锁是应用频次极高的一类构件，这类锁具不需要复杂的锁芯结构，依靠插杆与配套锁座的配合实现门体的快速锁止与开启，多用于不需要高等级防盗、但需要可靠固定门体位置的场景，比如车间设备的安全防护门、厂区工具柜柜门、仓储区域的隔断门、户外设备的检修舱盖等位置，相比普通弹子锁，这类插销锁的结构更简单，抗侧向冲击能力更强，不容易因为粉尘、碎屑进入锁体出现卡滞，适配工业场景相对复杂的使用环境。

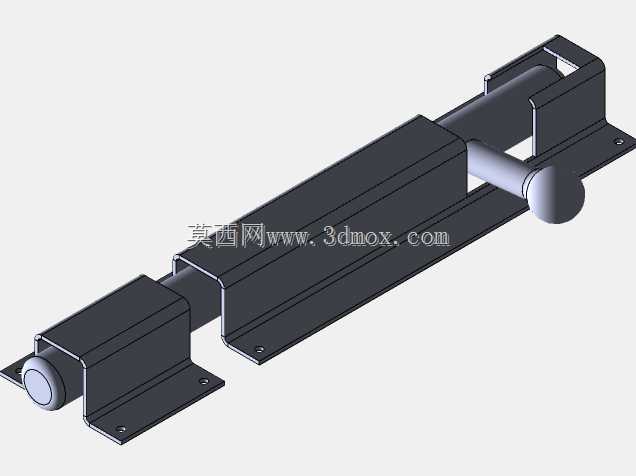

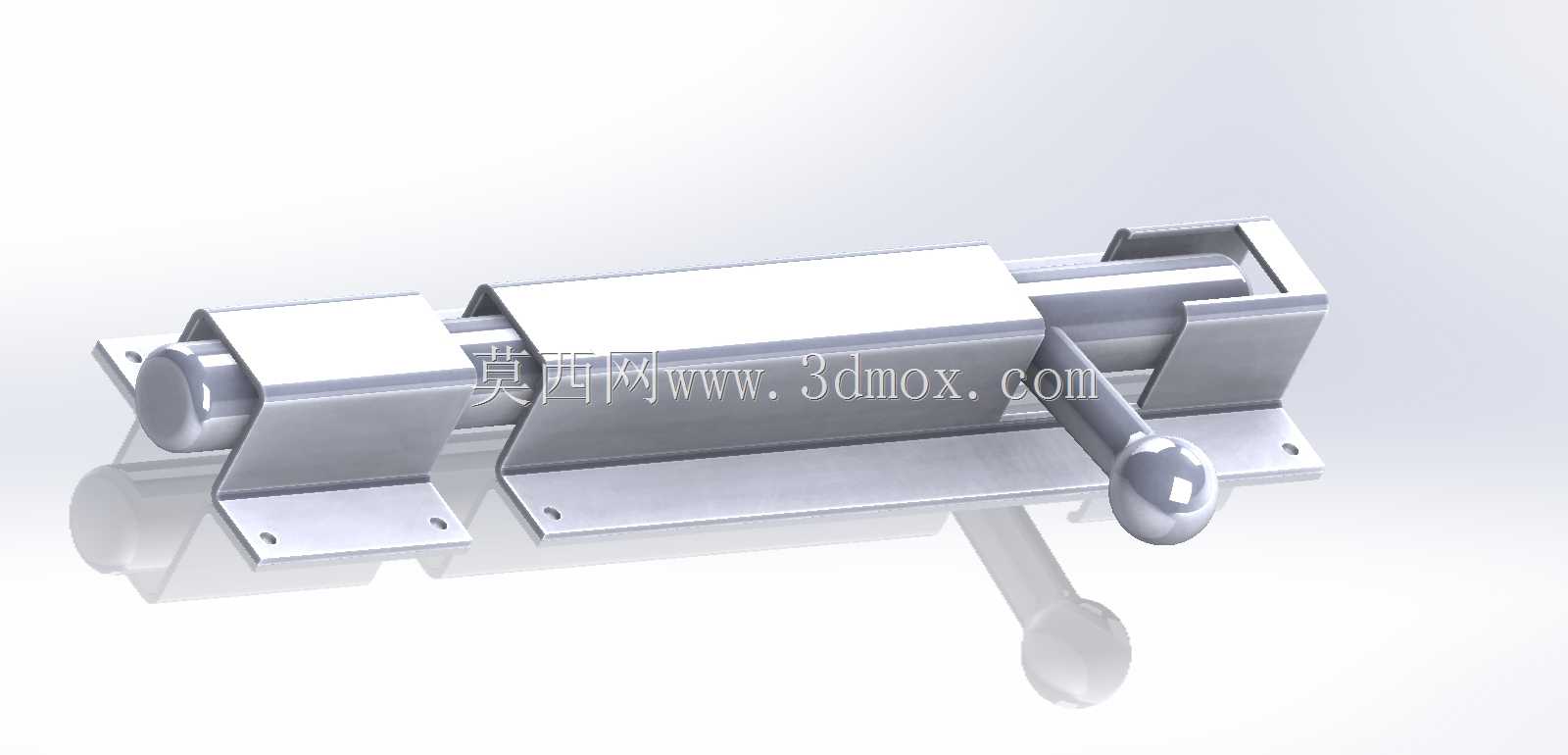

这次建模的这款横向插销门锁，整体采用金属冲压与机加工结合的结构设计，主体包含固定底座、滑动插杆、操作手柄、端部锁座几个核心部分，固定底座上预留了两个沉头安装孔，安装时可以直接用自攻螺丝或者机螺丝固定在门体侧面，不需要在门体上开复杂的嵌装槽，对安装面的平整度要求不高，哪怕是薄钢板、实木、复合板材都能可靠固定。滑动插杆采用圆柱光杆设计，表面做了抛光处理，滑动时的阻尼感均匀，不会出现卡顿晃荡的情况，操作手柄和插杆采用刚性连接，扳动手柄的时候可以带动插杆横向移动，插入对应门框上的锁座孔内，实现门体的锁止，手柄末端做了球形圆滑处理，操作时不会划手，哪怕戴劳保手套操作也能顺畅施力。

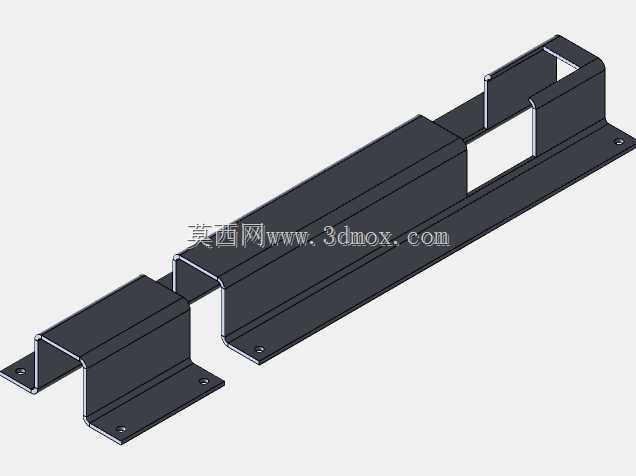

建模的时候先从固定底座的轮廓开始绘制草图，先画出底座的安装板轮廓，拉伸成基础实体后，再绘制插杆的支撑座轮廓，在支撑座上开出和插杆直径匹配的导向孔，导向孔的尺寸要比插杆外径大0.1mm左右，预留合理的装配间隙，避免实际加工后因为公差出现插杆卡滞。之后绘制滑动插杆的实体，注意插杆插入锁座的端部要做小角度的倒角，方便对准锁座的插孔，哪怕门体有轻微的错位也能顺利插入。操作手柄的建模先绘制连接杆的轮廓，和插杆做布尔合并，之后再绘制末端的球形握柄，和连接杆做合并处理，注意握柄和连接杆的过渡位置要做圆角处理，避免应力集中。端部锁座的建模相对简单，先画出安装底板，再在对应插杆的位置开出插孔，插孔直径比插杆大0.2mm，预留足够的对准余量。所有零件建模完成后进入装配环境，按照实际装配关系添加配合约束，先把两个支撑座固定在底座上，再把插杆装入支撑座的导向孔内，添加滑动配合限制插杆的移动行程，之后装入手柄和端部锁座，模拟实际的滑动锁止动作，检查有没有干涉的位置，调整各个零件的尺寸参数，确保插杆在全行程移动时都不会和其他部件发生摩擦卡滞。

建模过程中要注意安装边界的尺寸控制，这款锁整体的安装高度不超过50mm，横向总长度在锁止状态下为180mm，开启状态下插杆伸出底座的长度为30mm，足够满足常规门体的锁止深度需求，不会因为插杆伸入长度不够导致门体受外力时轻易脱开。底座的安装孔间距为120mm，适配市面上多数常规门体的安装孔位，替换旧锁的时候不需要重新打孔，能直接适配原有安装位置。
