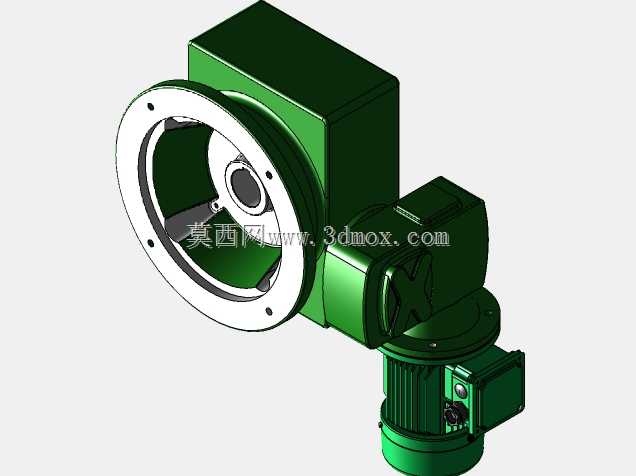

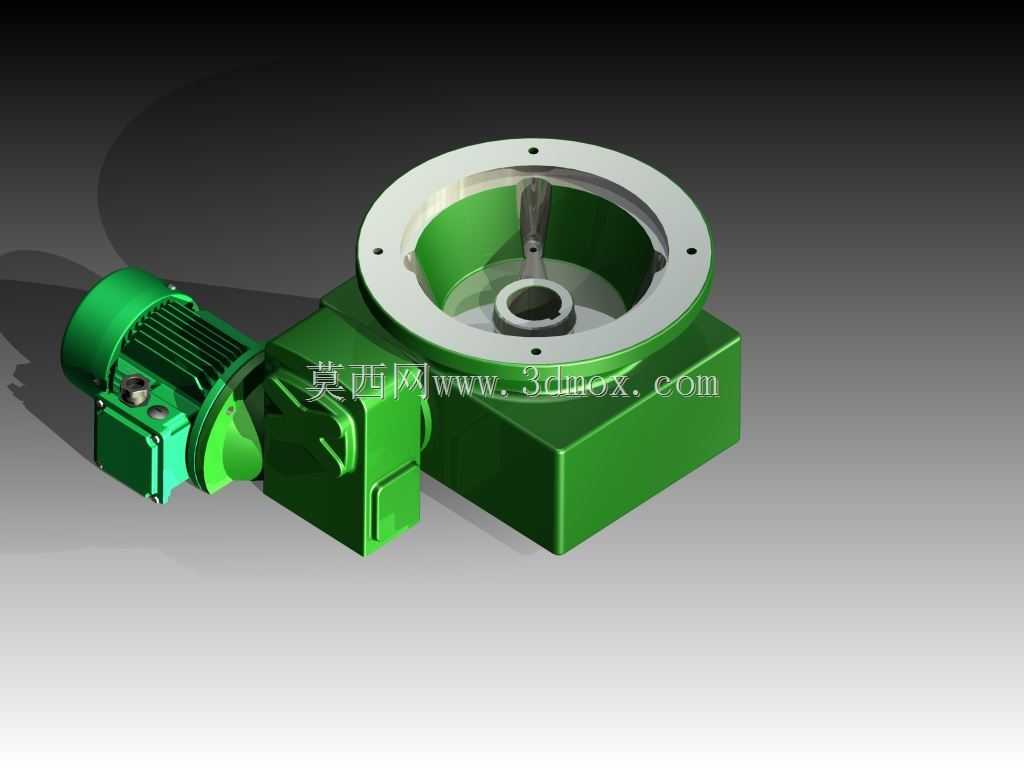

电机配套Chenta齿轮减速传动结构

　　这套传动组合在轻工输送、小型自动化生产线、包装设备辅机等场景中应用十分广泛，核心作用是将驱动电机的高转速低扭矩输出，通过齿轮啮合传动转换为低转速大扭矩的动力输出，匹配执行端的负载转速与扭矩需求。从结构布局来看，驱动电机采用卧式法兰安装方式与减速箱体直连，省去了额外的联轴器连接结构，既压缩了整套传动单元的轴向安装尺寸，也能避免联轴器对中偏差带来的传动振动、轴承额外负载等问题，安装时只需将减速箱体的输出法兰端与从动设备的安装面对齐锁止，即可完成动力端的装配，对安装空间局促的小型设备十分友好。设计阶段首先围绕额定输出扭矩做齿轮参数匹配，齿轮副采用渐开线圆柱齿形，啮合重合度控制在合理区间，既保证连续传动无卡滞，也能降低单齿啮合时的接触应力，

　　延长齿轮副的使用寿命；箱体采用一体化铸造成型结构，安装脚与箱体本体为一体式结构，刚性更强，能承受输出端带来的径向与轴向负载，避免重载工况下箱体变形导致齿轮啮合错位。输出端采用大直径法兰盘结构，法兰端面上均匀分布安装定位孔，中心设置通孔输出结构，可直接对接转盘、凸轮分割器、输送辊筒等从动部件，无需额外加装转接法兰，减少了传动链的累积误差。整套结构的安装边界设计充分考虑了常规工业场景的适配性，电机接线盒设置在机身侧上方，接线操作不会被周边安装结构干涉，减速箱体的注油孔、油位观察位置都预留了足够的操作空间，日常维护时无需拆解周边设备即可完成润滑油更换、油位检查等操作。齿轮传动的减速比经过精准匹配，能让电机始终工作在高效转速区间，既避免电机低转速大负载运行时的过热问题，也能保证输出端的转速稳定，在频繁启停、正反转切换的工况下，齿轮副的侧隙控制在合理范围，不会出现明显的传动回差，满足多数普通工业设备的传动精度要求。
