实验室用小型摩擦性能测试装置结构

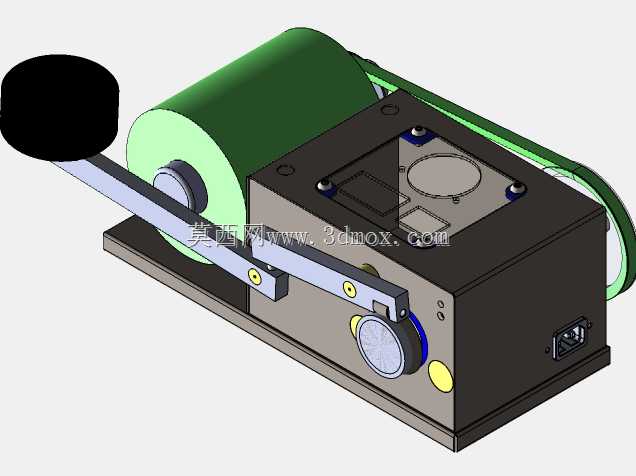

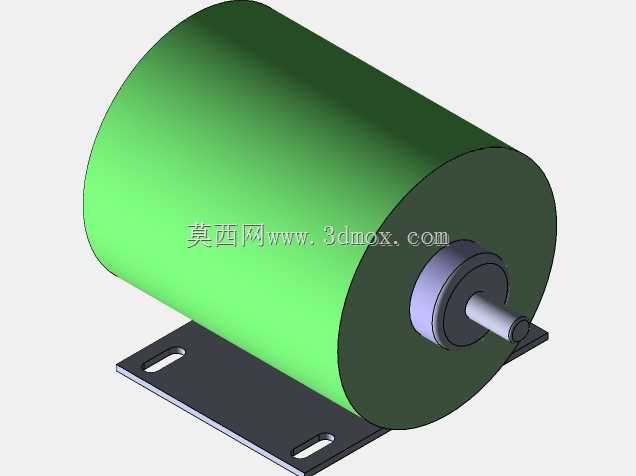

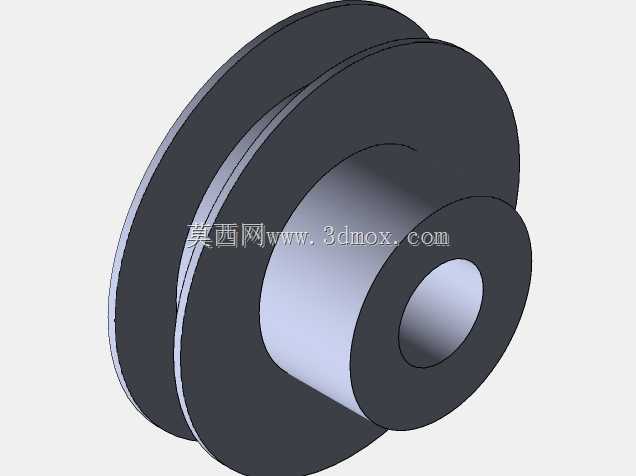

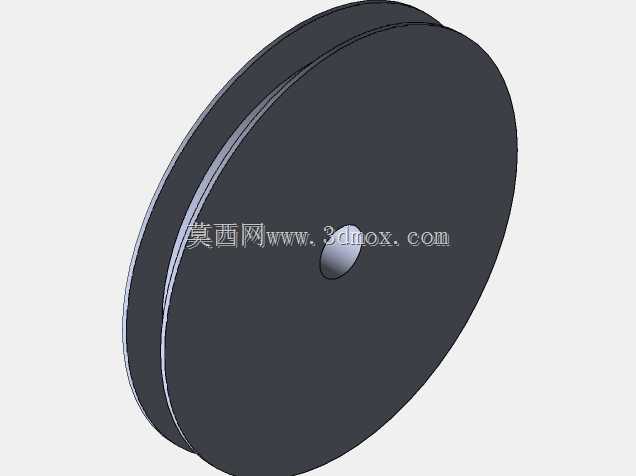

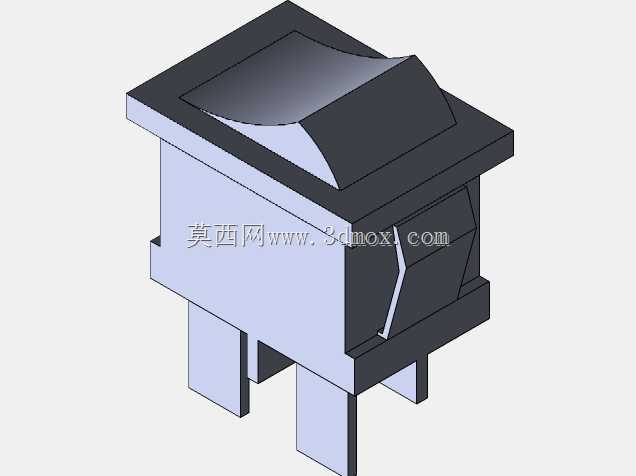

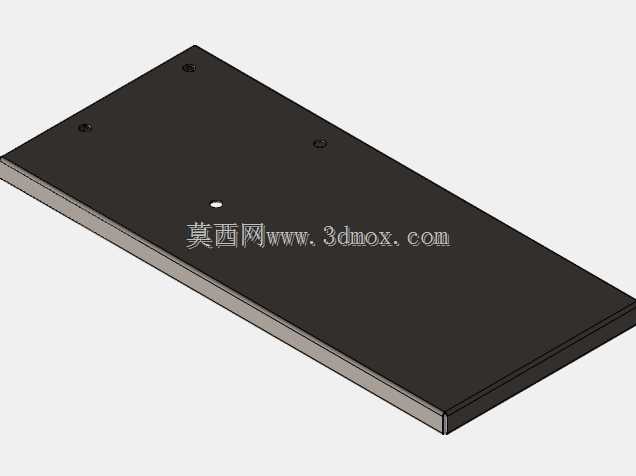

　　在材料研发与润滑介质性能验证环节，这类小型摩擦测试装置是实验室场景下的常用设备，可放置在常规实验台面上完成基础摩擦学性能测试，无需搭建大型试验台架，适配高校材料实验室、润滑油脂研发部门、小型零部件质检工位的日常测试需求。设备整体采用卧式布局，底座为平整安装基准面，可通过螺栓固定在试验台或隔振平台上，避免测试过程中因振动带来的数据偏差，整体外廓尺寸适配常规实验室操作空间，操作人员可在坐姿状态下完成试样装夹、参数调整、测试启停的全流程操作。从功能实现逻辑来看，装置通过带传动结构将动力传递至测试辊筒，辊筒作为摩擦副的一侧基准件，可根据测试需求更换不同表面粗糙度、不同材质的辊面，适配金属材料、复合材料、润滑涂层等多种试样的测试场景；

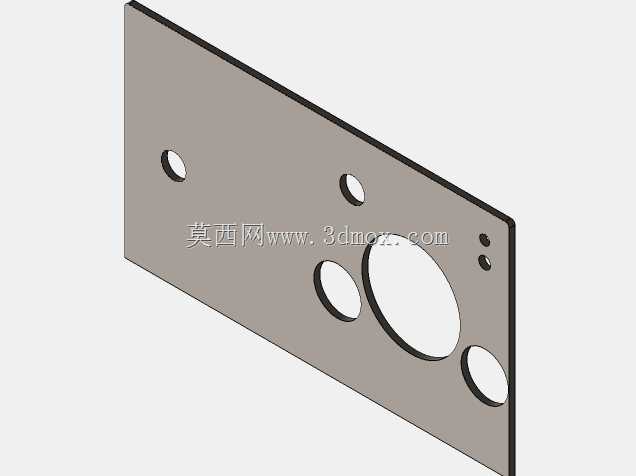

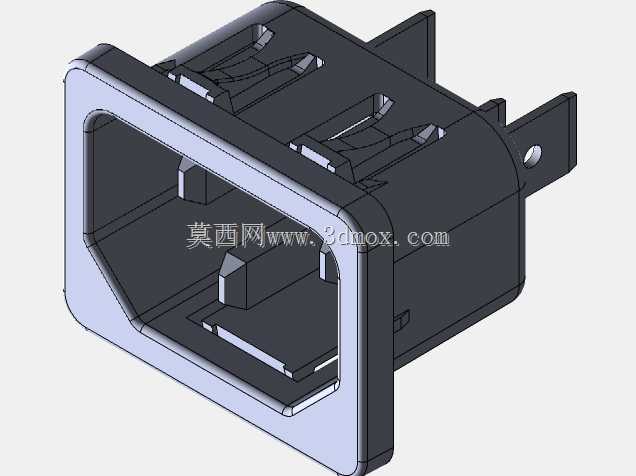

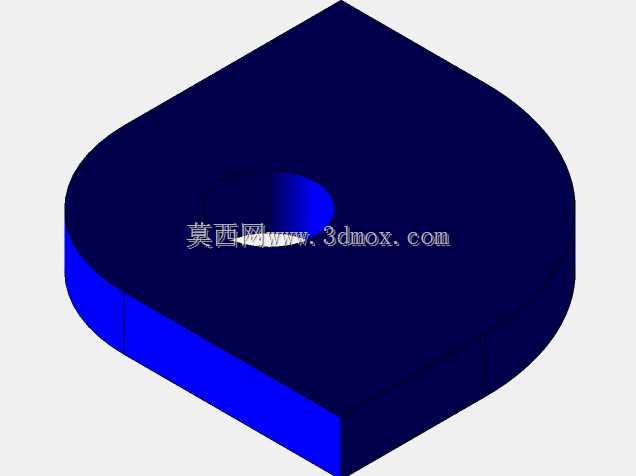

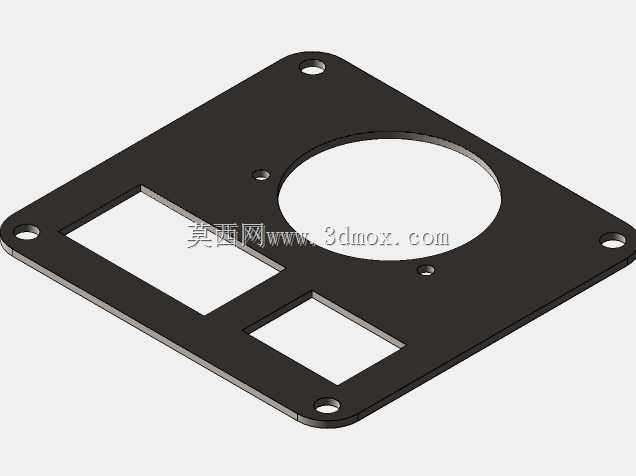

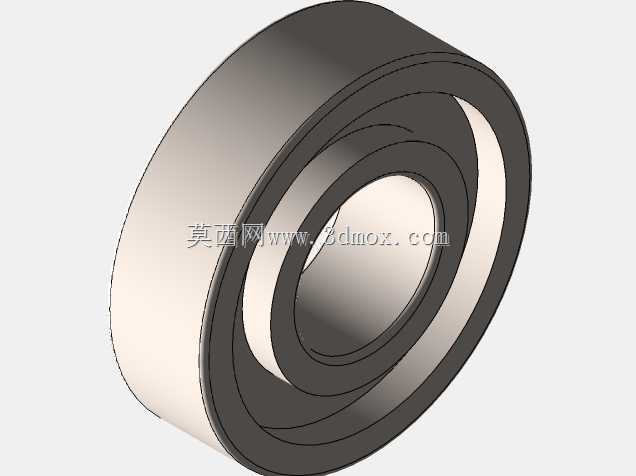

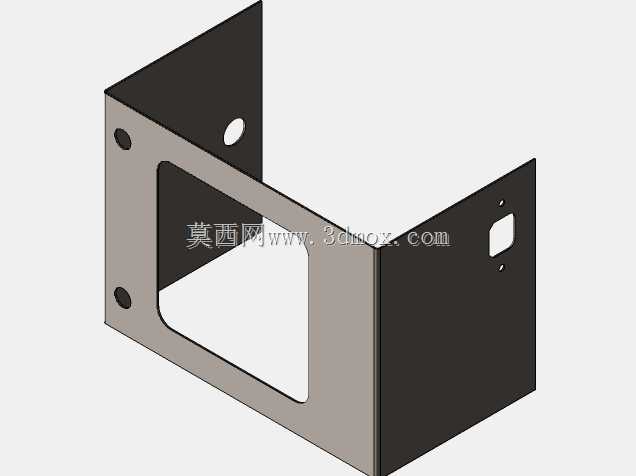

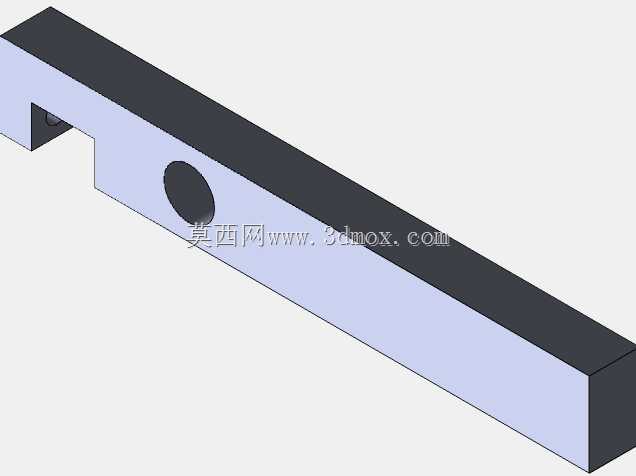

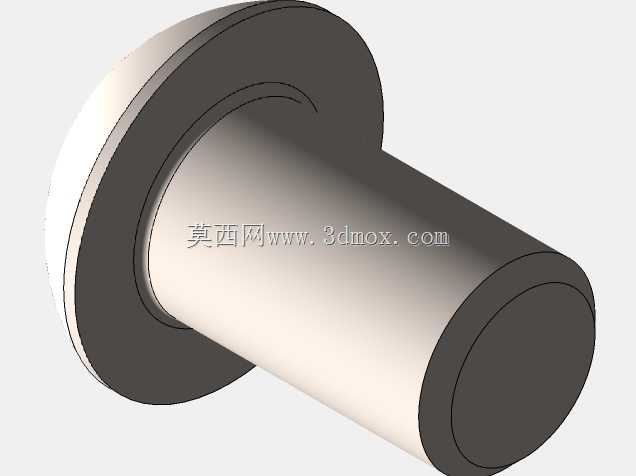

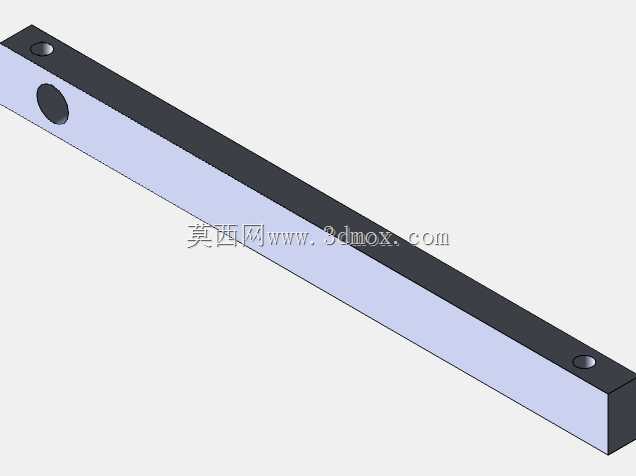

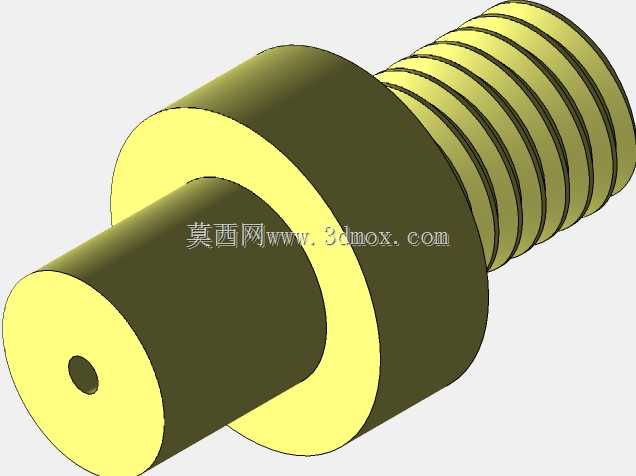

　　摆臂结构末端用于装夹待测试样，端部的加载结构可通过配重块调整正压力大小，模拟不同载荷工况下的摩擦状态，摆臂的铰接点做了耐磨处理，减少自身结构间隙对测试数据的干扰。设计过程中优先考虑了测试操作的便捷性，试样装夹位置设置在设备正面靠近操作人员的一侧，无需探身即可完成试样更换与固定；动力模块与传动模块集中布置在底座上方的箱型结构内，外侧设置可拆卸盖板，方便后期对传动带、轴承等易损件进行维护更换，箱体侧面预留了数据接口，可外接扭矩传感器、摩擦力采集模块，将测试过程中的摩擦系数变化数据实时传输至采集终端。设备的安装边界充分考虑了实验室的使用场景，底部安装孔位间距适配常规试验台的T型槽间距，外接电源与数据接口统一布置在箱体侧后方，

　　避免走线干扰正面操作区域；摆臂的摆动行程做了机械限位，防止测试过程中摆臂超程脱出，配重块采用快拆结构，可根据测试载荷需求快速更换不同质量的配重，无需额外工具即可完成载荷调整。这类装置主要用于完成润滑介质的抗磨性能测试、材料表面的摩擦系数测定、涂层耐磨寿命验证等工作，相比大型摩擦磨损试验机，其结构简单、维护成本低、操作门槛低，适合完成批量基础筛选类试验，在润滑配方研发、新材料表面性能验证环节可快速输出基础测试数据，为后续的台架试验、实际工况验证提供前期数据支撑。
