鼓形齿式传动联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:673383
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计
  • 鼓形齿式传动联轴器结构设计

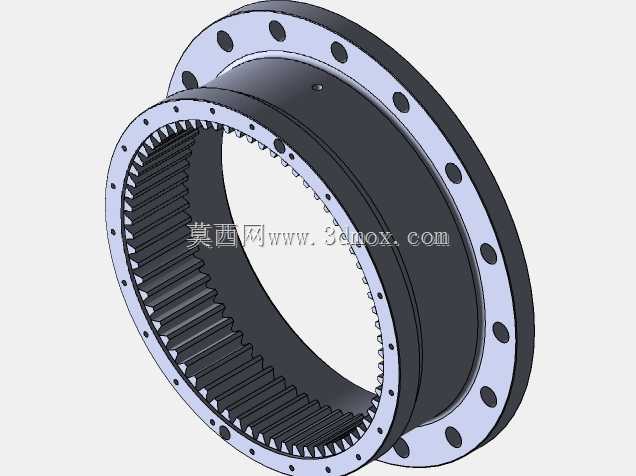

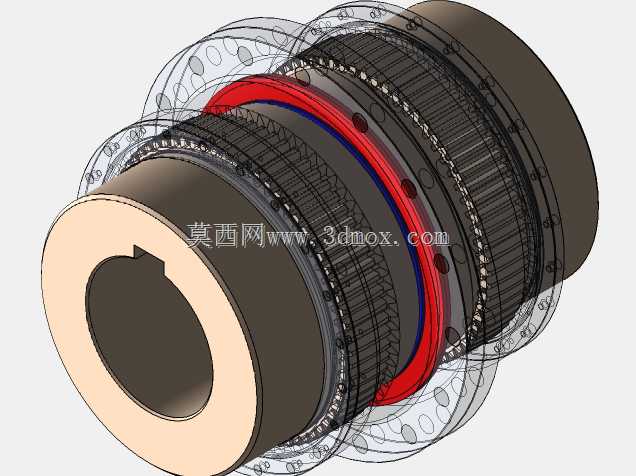

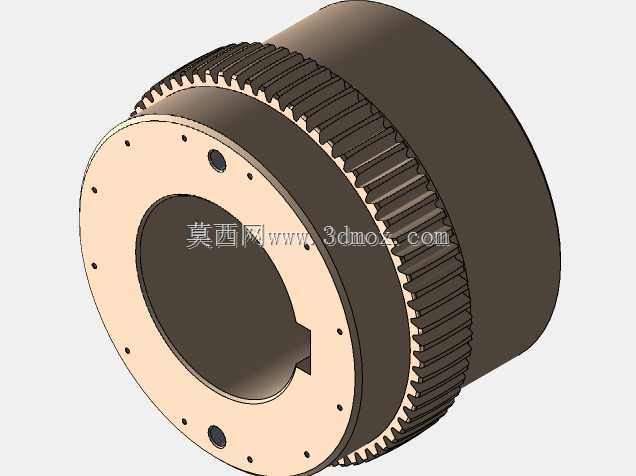

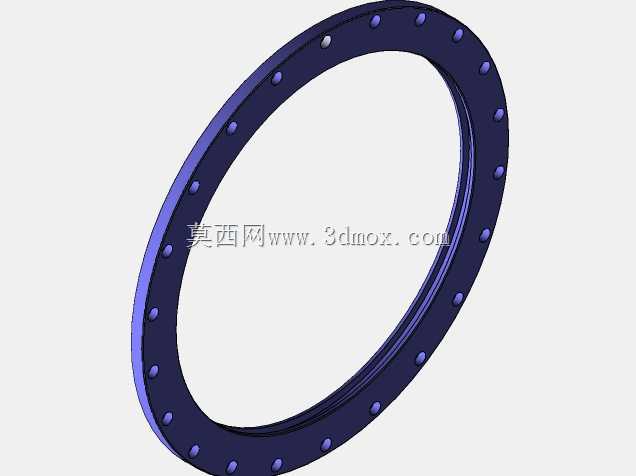

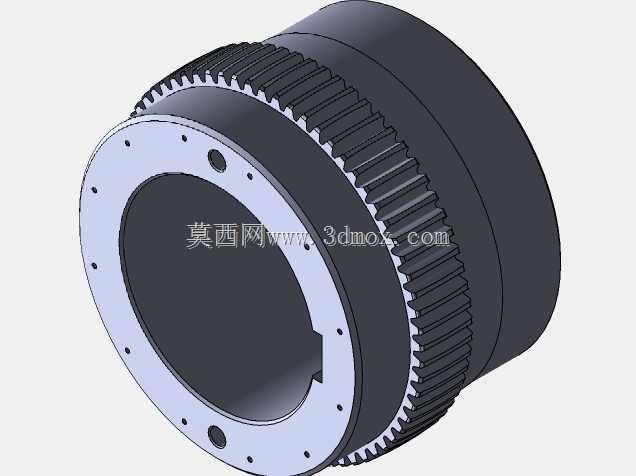

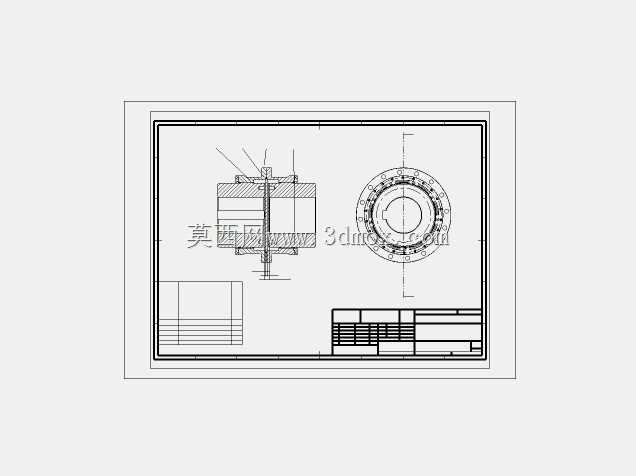

  这类带鼓形齿结构的齿轮联轴器,在重载传动场景里的适配性极强,火电厂循环泵这类需要长期连续运转、存在一定安装对中偏差的轴系连接场景,是它的核心应用场景之一。做结构设计的时候,首先要考虑的是轴系安装过程中不可避免的径向、角向以及轴向偏移补偿能力,外齿轴套的齿面做鼓形修形处理,就是为了在两轴存在对中误差的时候,避免齿端出现应力集中、卡滞或者偏磨的问题,相比直齿联轴器,它的允许偏移量能提升40%左右,同时还能在高速运转时降低齿面的附加载荷。从结构组成来看,整套部件包含两个带内齿的外法兰半联轴器、两个带外齿的轴套,中间的密封结构是设计里不能忽略的部分,图里的红色密封环配合端盖结构,能把润滑脂封闭在齿腔内部,避免煤粉、

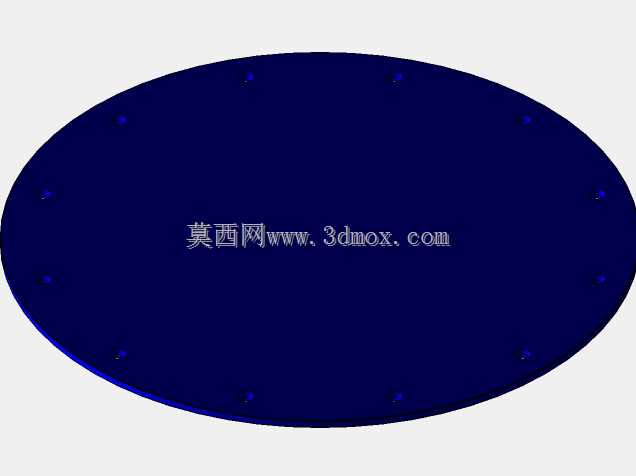

  水汽这类工业现场常见的杂质进入啮合面,同时防止润滑脂泄漏,延长维护周期,这一点在电厂、冶金这类现场环境相对复杂的场景里尤为重要。做三维建模的时候,齿部参数是核心,模数、齿数、齿宽、压力角的匹配要结合传递扭矩的大小来定,键槽的尺寸要和对应轴径的国标键槽尺寸匹配,保证扭矩传递的可靠性,避免键连接出现压溃或者剪切失效。安装边界方面,两个半联轴器的法兰连接螺栓孔分布圆直径、螺栓孔规格要和配套设备的安装接口完全匹配,轴孔的直径公差、键槽的对称度公差要符合传动件的配合要求,外轮廓的最大直径要预留足够的安装操作空间,避免和周边的设备护罩、管路产生干涉。实际选型应用的时候,要结合轴系的额定扭矩、峰值扭矩、运转转速、

  允许的最大对中偏差来匹配对应的规格,齿面的润滑方式通常采用脂润滑,维护时只需要定期补充润滑脂即可,相比弹性联轴器,它的传递扭矩更大、使用寿命更长,适合重载、高速的连续运转工况,同时能补偿一定的安装误差,降低轴系两端轴承的附加径向载荷,提升整套传动系统的运行稳定性。建模过程中对齿部的啮合间隙做了合理预留,既保证传动过程中不会出现卡滞,又避免间隙过大导致传动冲击,法兰连接面的定位止口设计能保证两个半联轴器的同轴度,降低安装时的对中难度。
