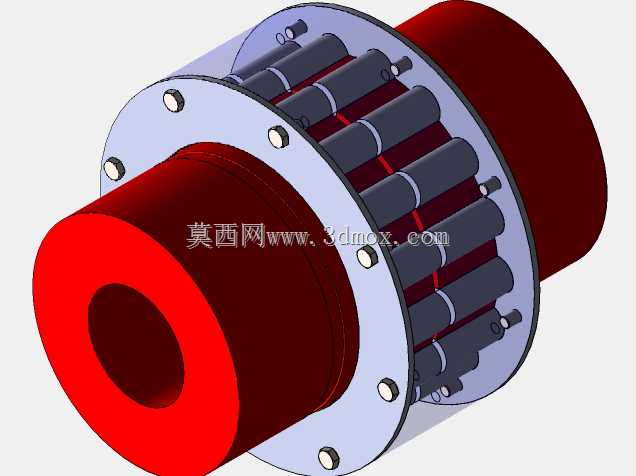

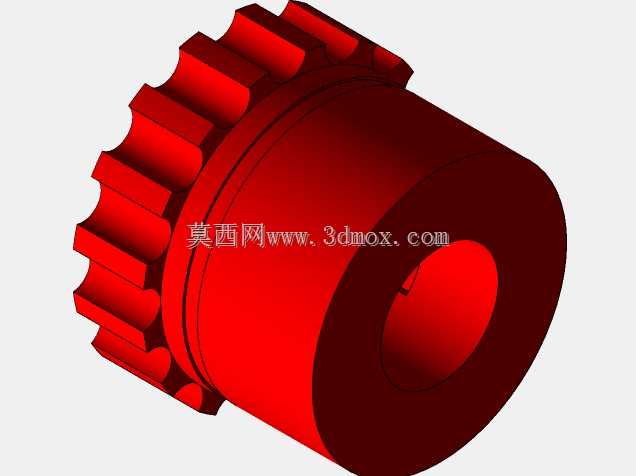

可组合销齿轮轴式LZ13联轴器结构

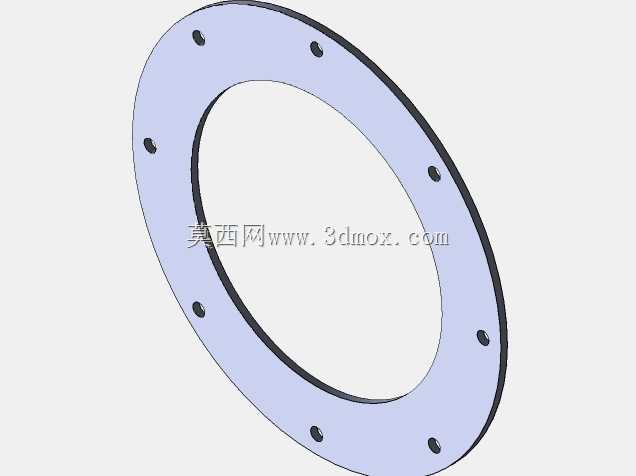

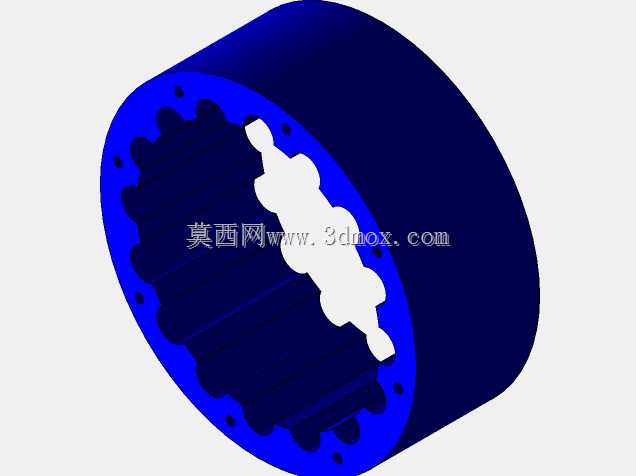

　　这类带可组合销齿轮轴结构的联轴器，主要用在需要补偿两轴安装偏差、同时传递中等偏大转矩的传动场景里，比如轻工输送线、中小型减速机输出端与工作机的连接位，或是风机、水泵类需要缓冲传动冲击的设备轴系中。不同于普通刚性联轴器完全锁死两轴的连接方式，该结构通过周向排布的柱销配合两侧法兰盘的定位孔，既可以传递额定工作转矩，还能补偿安装过程中两轴间出现的少量径向、角向偏差，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、密封件等周边易损件的使用寿命。从结构设计逻辑来看，两侧带轴孔的法兰盘分别用于锁紧主动轴与从动轴，法兰盘端面沿圆周均匀加工的定位孔，与中间排布的柱销形成配合副，柱销外侧的限位结构可以避免传动过程中柱销脱出，

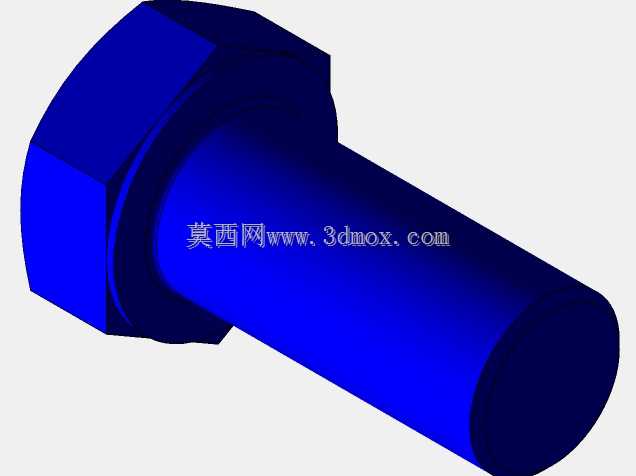

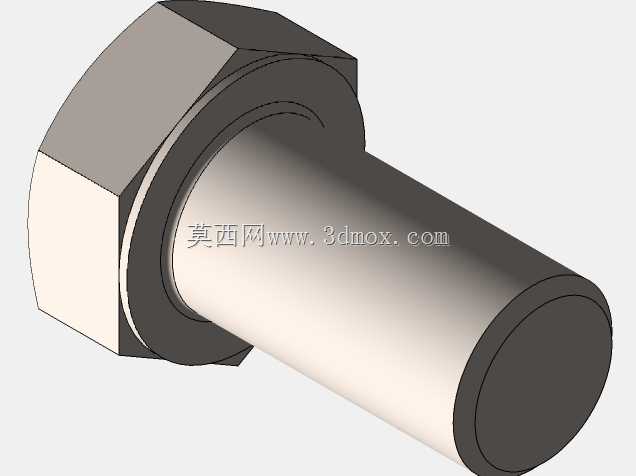

　　同时柱销与孔之间预留的微小间隙，正是实现偏差补偿的核心设计点，间隙值需要根据额定转矩、允许补偿偏差量做匹配计算，间隙过大会导致传动回程误差增大，间隙过小则会失去偏差补偿能力，加剧轴系磨损。安装边界方面，这类联轴器的轴向尺寸需要匹配轴系预留的安装空间，法兰盘外径要保证安装时螺栓、柱销的操作空间不与周边护罩、机架产生干涉，两侧轴孔的孔径公差需要按照所选轴的配合等级加工，通常选用过渡配合保证轴与轮毂的同轴度，同时法兰盘上的锁紧螺栓需要按照对角顺序逐步拧紧，避免法兰盘端面偏斜导致柱销受力不均。实际选型过程中，需要先核算传动系统的计算转矩，匹配对应规格的联轴器额定转矩，同时核对轴孔直径、键槽尺寸是否与待连接的两轴匹配，

　　还要确认允许的最大转速是否满足设备运行要求，避免高转速下柱销受离心力影响出现异常磨损。建模过程中需要重点保证柱销定位孔的位置度公差，周向等分的角度偏差会直接导致柱销装配时出现卡滞，同时两侧法兰的轴孔同轴度需要控制在合理范围内，否则虚拟装配时会出现轴与孔错位的问题，无法还原实际装配效果。
