立式手动密封压合工装结构设计

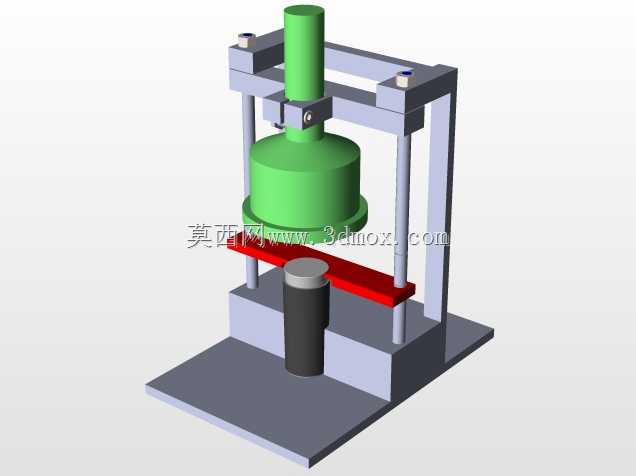

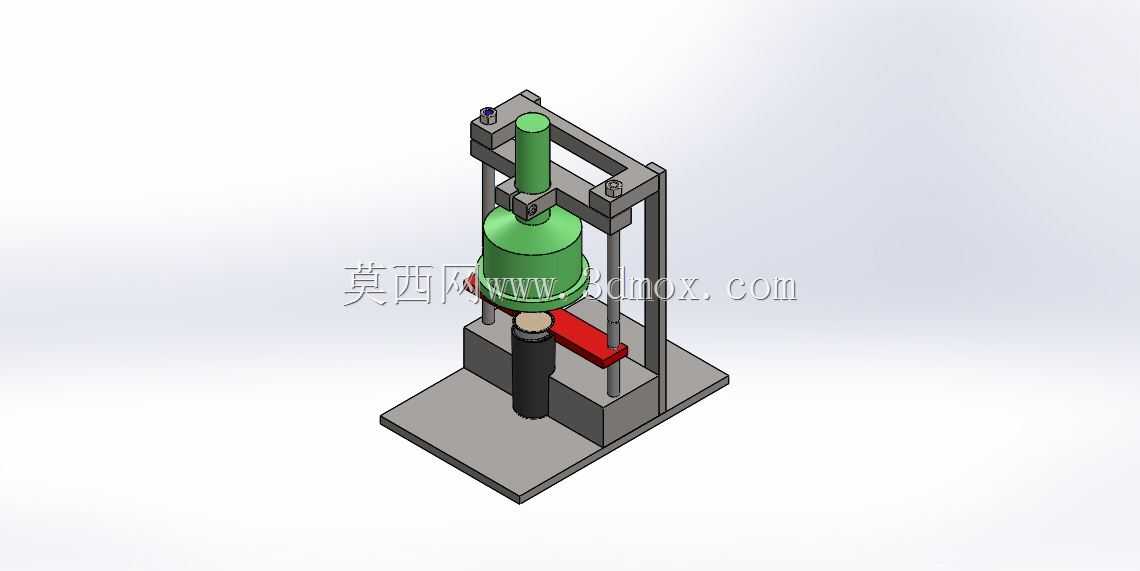

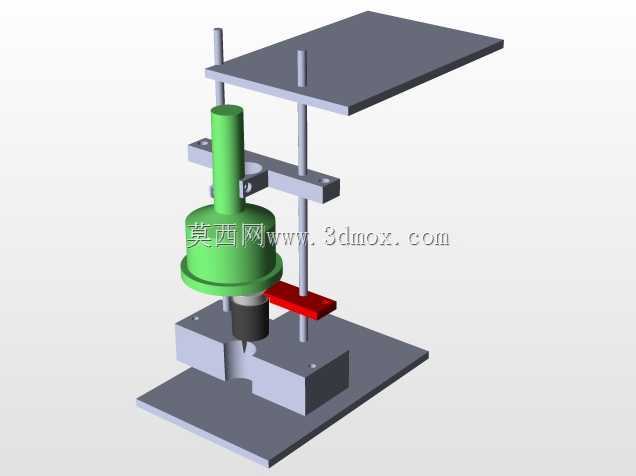

　　这款立式压合结构主要面向小批量生产场景下的瓶体密封工序，常见于实验室试样封装、小型五金配件密封包装、日化小样封装等作业环节，可替代纯手工作业完成密封件的压装贴合，避免人工按压受力不均导致的密封失效问题。从结构布局来看，设备采用立式框架设计，底部为方形安装底座，可通过螺栓固定在常规工作台面，整体占用台面空间较小，安装边界控制在300mm见方范围内，适配多数小型加工工位的布置需求，无需额外改造现有工作台结构即可投入使用。设备的施压组件采用导柱导向结构，两根平行导柱贯穿上安装板与活动压头座，保证压头下行过程中无径向偏移，压合同轴度可控制在0.1mm以内，避免压偏导致的密封件变形、瓶口破损问题。施压端设置绿色缓冲压头，

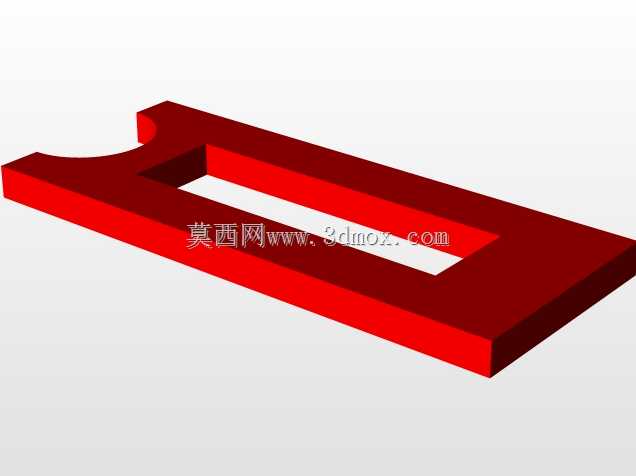

　　可根据待压合瓶体的瓶口尺寸更换适配的压头套，兼容不同口径的瓶体密封作业，压头下方设置红色定位挡块，可快速调整位置对瓶身进行径向定位，无需每次作业都重复找正，能有效提升单件作业效率。手动驱动的结构设计无需接入气源或电源，适合无动力配套的零散作业场景，操作时只需将待密封瓶体放置在底座定位位置，扳动驱动部件即可带动压头下行完成压合作业，压合行程可通过上安装板处的锁紧螺母调整，适配不同高度的瓶体加工需求，行程调节范围覆盖50mm到150mm的常见瓶体高度。从设计逻辑上，该结构优先考虑了作业的易用性与维护便捷性，所有导向部件均采用标准光轴搭配直线轴承，磨损后可直接采购标准件更换，框架部分采用标准铝型材与板材拼接，加工难度低，

　　普通机加工车间即可完成制作，无需复杂的定制加工工序。实际使用中，该结构可提供稳定的轴向压合力，压合力度可通过调整驱动端的限位结构控制，避免力度过大压裂瓶体，或是力度不足导致密封不严的问题，相比手持工具压合作业，成品密封一致性可提升60%以上，同时降低作业人员的劳动强度，适合小批量多品种的密封作业场景使用。
