盘形凸轮驱动直动滑块联动机构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:673408
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计
  • 盘形凸轮驱动直动滑块联动机构设计

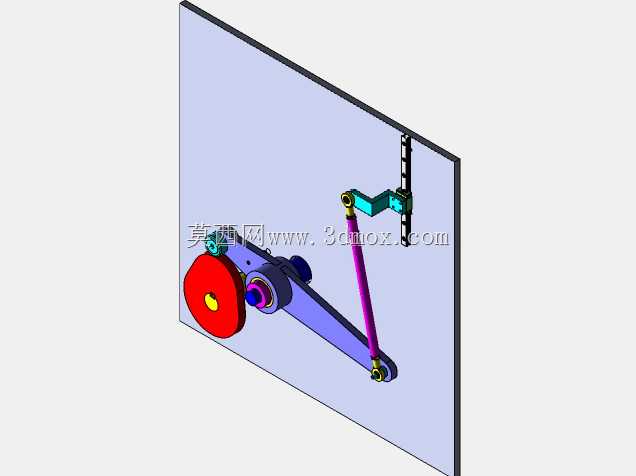

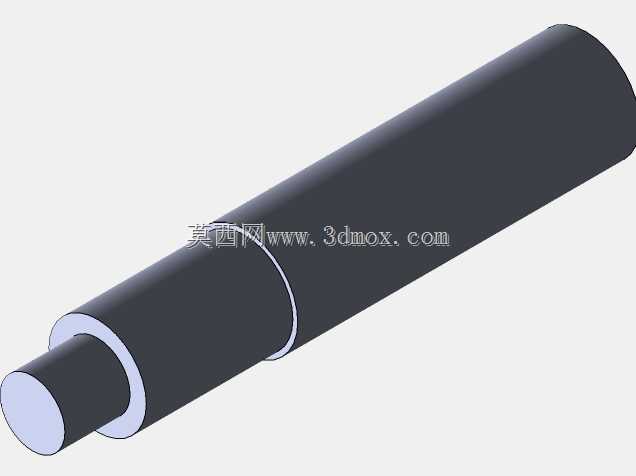

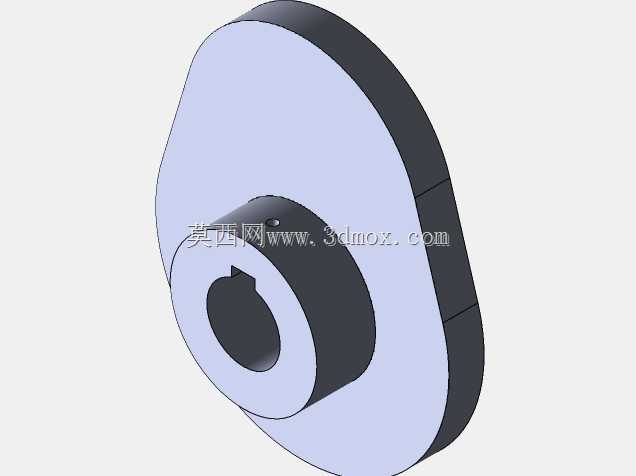

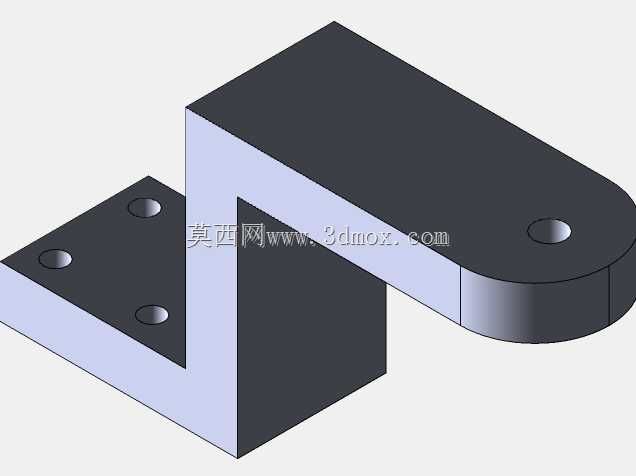

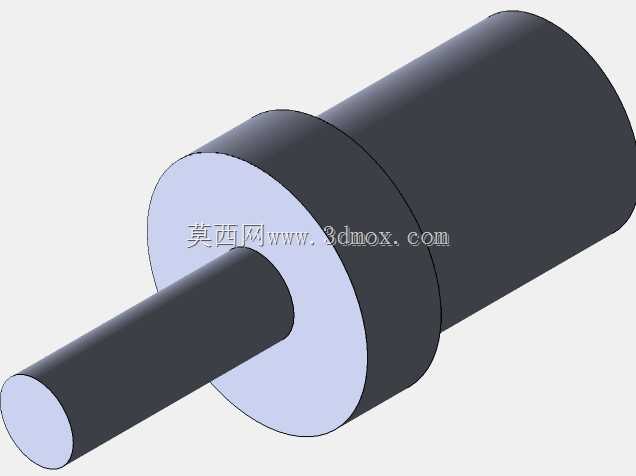

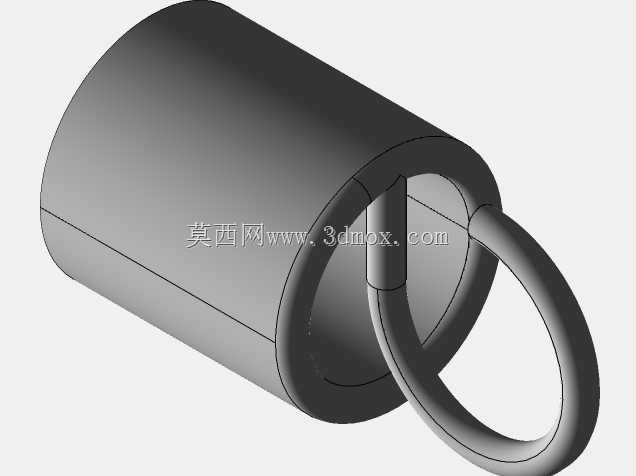

  这套凸轮滑块联动结构,核心是通过盘形凸轮的连续回转运动,驱动摆杆与直动滑块完成预设规律的往复直线动作,在轻工包装、小型送料设备、自动化装配工位的间歇进给场景中应用十分广泛。从实际落地的安装边界来看,整套机构依托立式安装板完成所有部件的固定,安装板预留的导轨安装位与凸轮轴支座孔位同轴度公差控制在0.02mm以内,避免运动过程中出现卡滞、偏磨问题;凸轮轴的输入段预留标准联轴器对接位,可直接匹配常规小型减速电机的输出轴,不需要额外定制转接件,适配多数小型自动化设备的动力安装空间。设计过程中优先考虑了运动行程的匹配性:凸轮轮廓曲线根据滑块所需的15mm工作行程、2s单次循环的运动周期做了修正,等速段与回程段的过渡位置做了圆弧倒角处理,

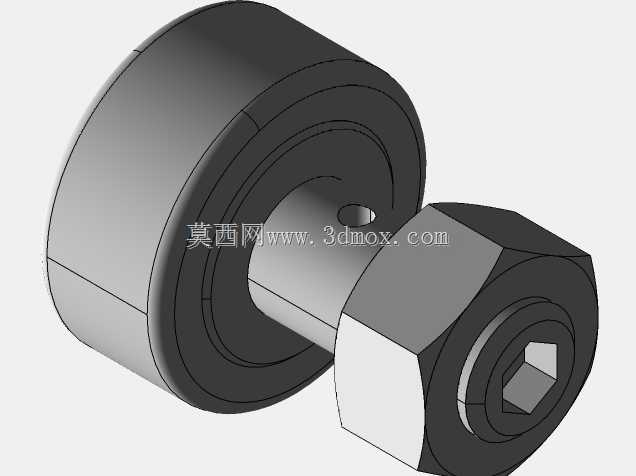

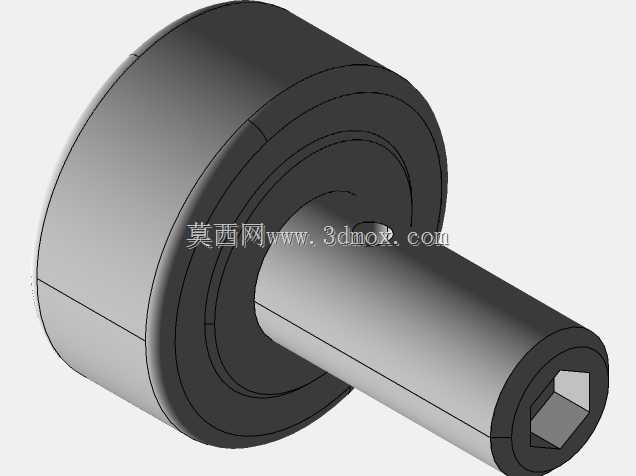

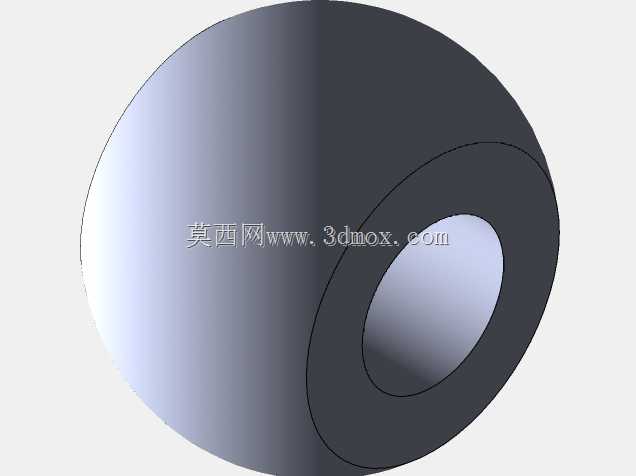

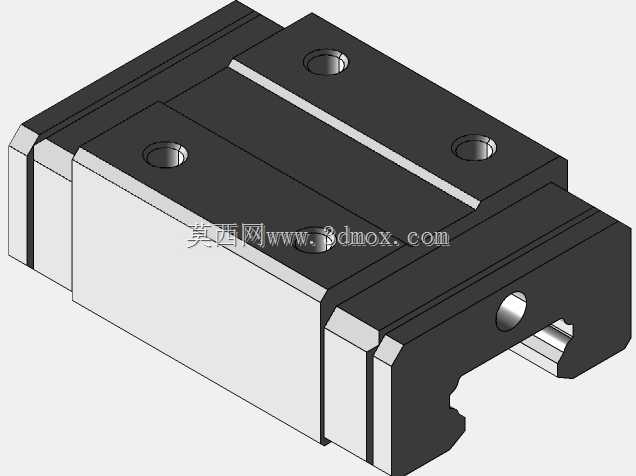

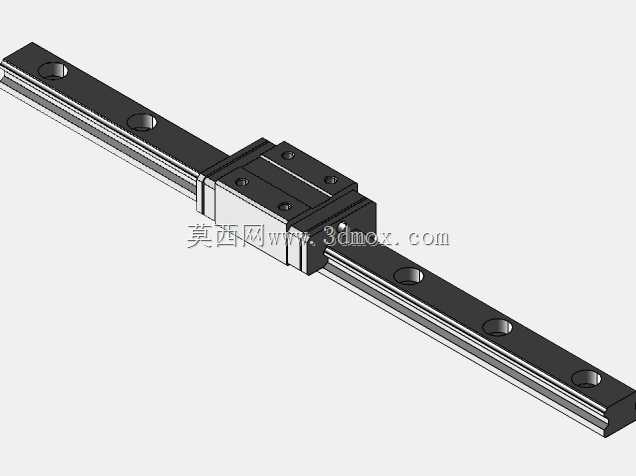

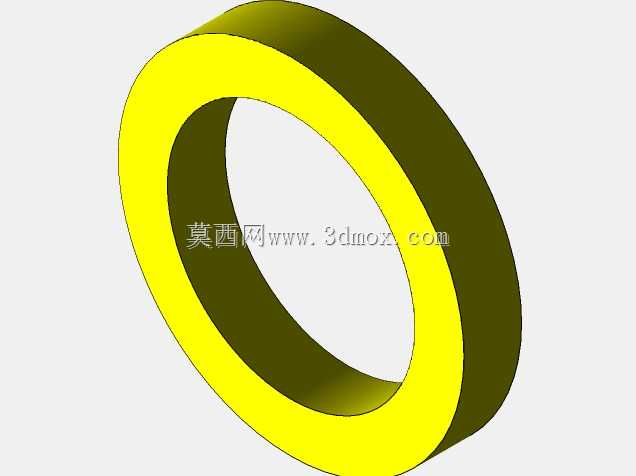

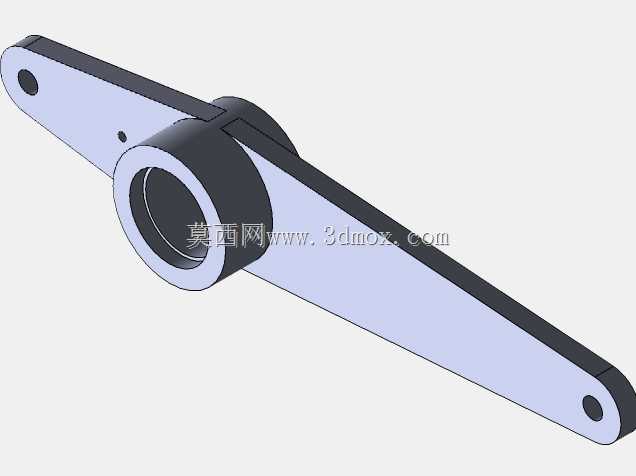

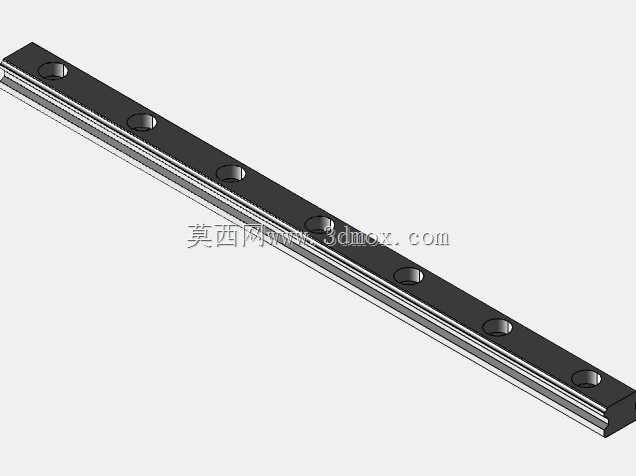

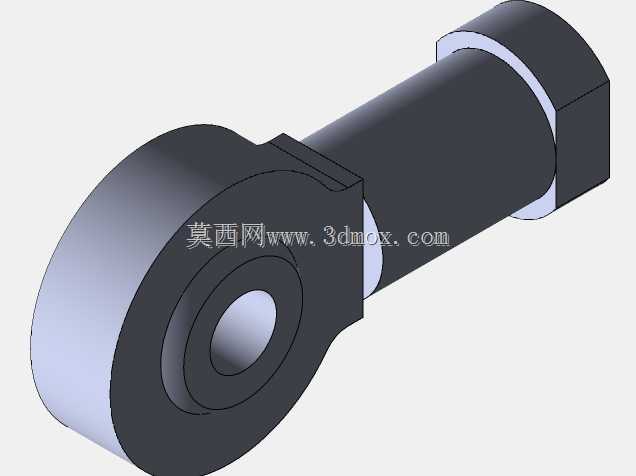

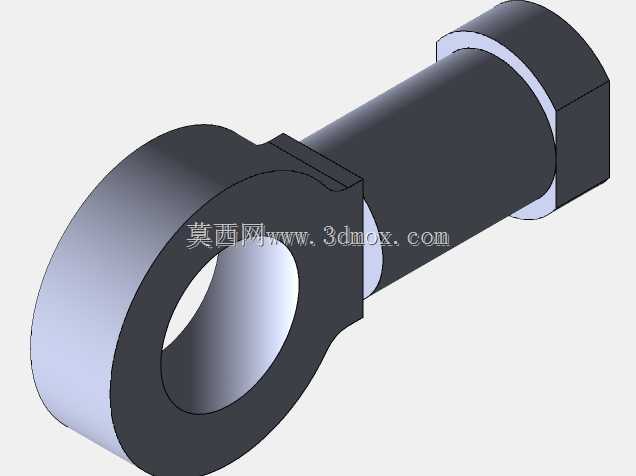

  消除刚性冲击,摆杆与凸轮接触的端头加装了耐磨滚轮,将滑动摩擦转换为滚动摩擦,长期运行下的磨损量可降低60%以上,减少后期维护的配件更换频率。直动滑块部分采用标准线性导轨作为导向支撑,滑块与摆杆的连接端采用关节轴承铰接,可自动补偿安装过程中产生的微小角度偏差,避免运动过程中出现别劲问题;整套机构的横向安装尺寸控制在180mm以内,纵向安装高度不超过220mm,安装板厚度选用8mm的冷轧钢板即可满足刚性要求,不需要额外做加强筋结构,在小型桌面级自动化设备中布置时不会占用过多安装空间。从功能实现逻辑来看,这套结构不需要复杂的电控程序控制,仅通过凸轮的轮廓线型就能精准控制滑块的启停时机、运动速度与停留时长,相比气缸驱动的直动结构,

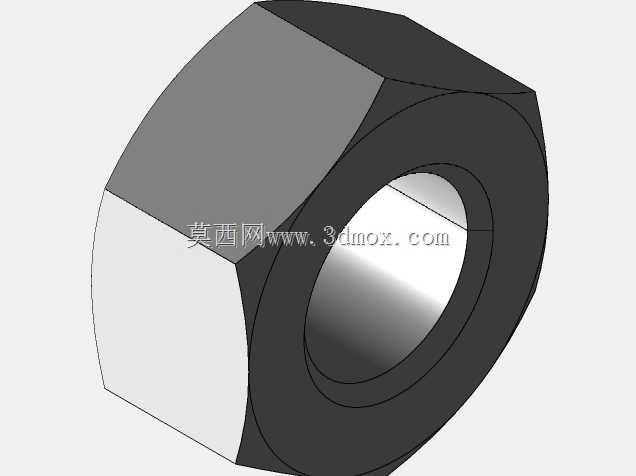

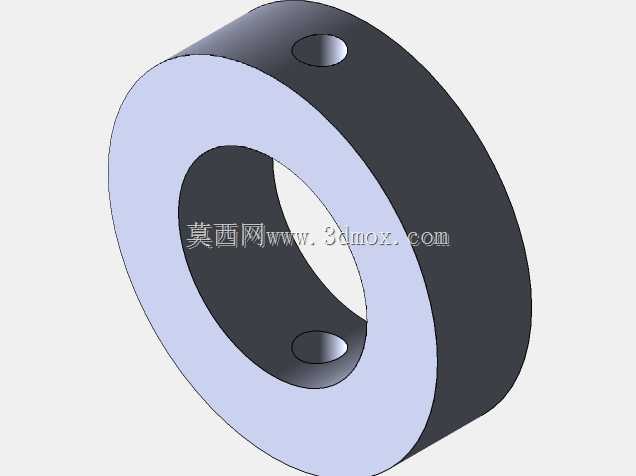

  不需要搭配气源处理元件与电磁阀组,在没有气源配套的小型设备场景中适配性更强,运行过程中的噪音可控制在55分贝以内,适合办公场景下的小型加工、装配设备使用。建模过程中所有铰接位置都预留了标准轴承的安装位,配合尺寸按照基孔制公差做了匹配,实际加工时不需要二次配做孔位,所有零件均可采用常规铣削、车削工艺完成加工,没有异形复杂曲面需要五轴设备加工,整体加工成本可控,适合小批量设备配套使用。
