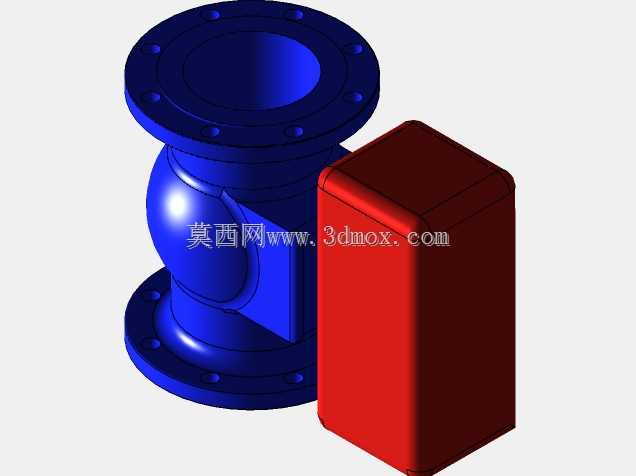

带电动执行机构的法兰式铸钢球阀结构

　　这款带执行机构的法兰球阀，主要面向市政给排水、化工流体输送、暖通空调循环水这类需要远程控制管路通断的工况场景，区别于手动球阀需要人工到现场操作的局限，配套的直装式电动执行机构可以接收开关量信号，完成管路的远程通断控制，也能适配部分需要联锁控制的自动化管路系统，在无人值守的泵站、换热站管路里应用十分普遍。从结构设计来看，阀体采用两分式法兰连接结构，法兰密封面适配DIN标准法兰尺寸，公称通径DN150，公称压力PN16，对应的法兰螺栓孔分布、密封面凸台尺寸都严格匹配对应压力等级的法兰标准，安装时不需要额外加工转接法兰，直接和同标准的管路法兰配对，加上密封垫片后穿螺栓紧固即可完成对接，安装边界上要预留执行机构侧面的接线空间，

　　以及上方执行机构手动操作旋钮的操作空间，避免安装后被周边管线遮挡无法调试。阀体内部的球体采用通径设计，流道和管路内径保持一致，流体通过时的压损极小，不容易在阀腔内部积存介质杂质，适合输送清水、轻度腐蚀性化工流体、暖通循环水等介质，密封副采用软密封结构，在额定压力范围内可以实现零泄漏截断，完全满足常规工业管路的截断密封要求。设计过程中优先考虑了执行机构和阀体的连接同轴度，执行机构的输出轴和阀杆采用方榫连接，配合定位止口保证传动无间隙，避免长期开关动作后出现阀杆窜动、开关不到位的问题，同时执行机构的外壳防护等级满足常规工业车间、室外管廊的使用要求，接线腔做了密封处理，防止水汽、粉尘进入内部影响电气元件寿命。在实际选型应用中，

　　这类球阀常被用作管路的主截断阀，相比闸阀、截止阀，它的开关行程更短，执行机构的输出扭矩需求更小，整体安装占用空间也更紧凑，尤其是在大管径管路上，球阀的开关速度更快，配合执行机构的行程限位，可以精准控制全开全关位置，避免出现阀位不到位导致的内漏问题。建模过程中还原了法兰面的螺栓孔倒角、阀体和执行机构连接的支架结构、阀杆密封处的压盖结构，所有配合面的尺寸都符合实际装配要求，既可以作为管路布置设计时的占位模型，也能用来参考执行机构和球阀的连接尺寸，提前规划管路安装的空间布局，避免现场安装时出现管线和执行机构干涉的问题。
