对夹式手动蝶阀结构设计三维数模

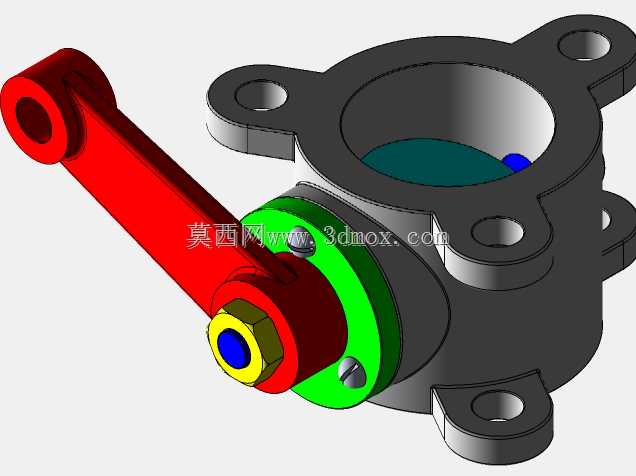

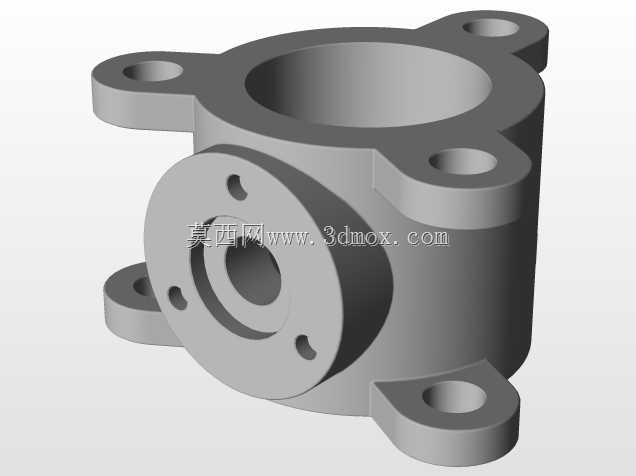

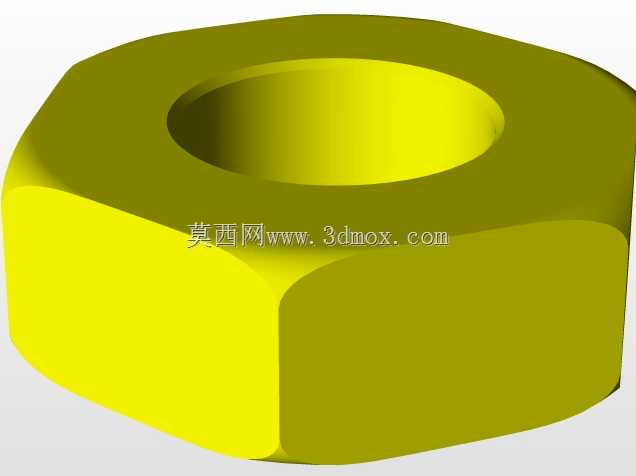

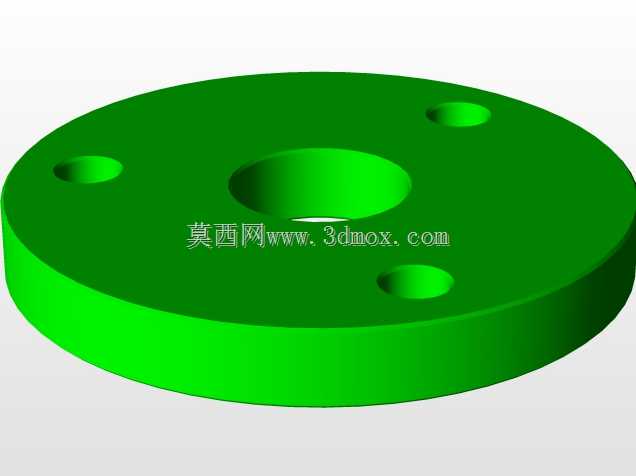

　　这款手动对夹式蝶阀的数模还原了实际工况中常用的中线型软密封蝶阀完整结构，可直接用于管路系统选型校核、装配干涉验证场景。在给排水、暖通循环水、低压化工流体输送、市政管网支线等场景中，这类蝶阀凭借结构紧凑、启闭迅速的特点，常被用作管路通断调节的核心阀件，相比同通径的闸阀、截止阀，其安装占用的轴向空间更小，对夹式的安装形式可直接夹在两片管路法兰之间，不需要额外配置法兰端结构，适配现有标准法兰的安装孔位，能大幅降低管路布置的空间占用成本。从结构设计来看，数模完整还原了阀体、阀板、阀杆、密封胶圈、手柄驱动机构、定位限位组件的全部细节：阀体采用上下带安装耳的对夹结构，安装耳上的通孔适配标准螺栓穿装，可直接匹配对应压力等级的管路法兰，

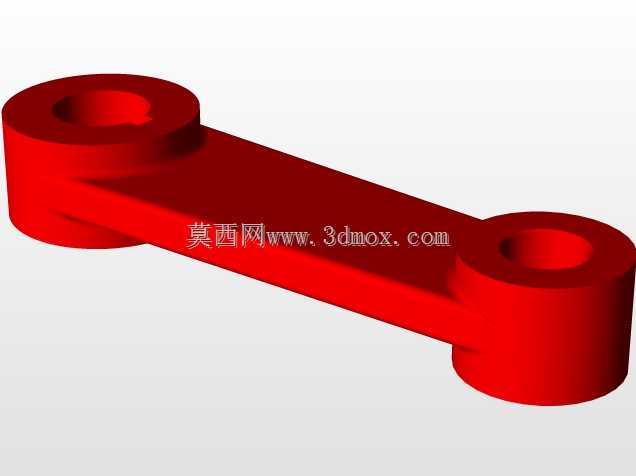

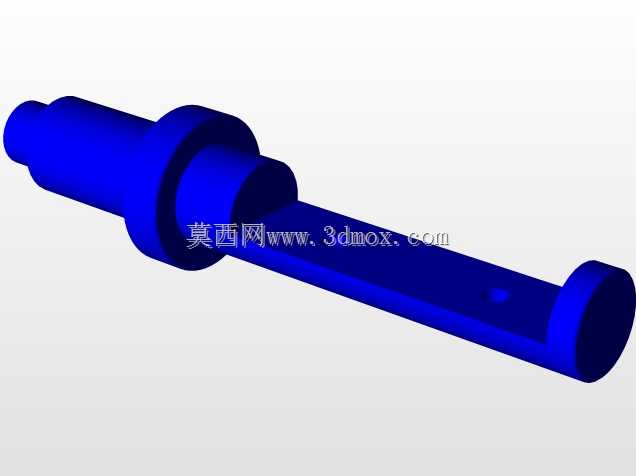

　　安装时需注意阀体两端面的密封垫片槽位，保证密封面的贴合度；阀板采用流线型弧面结构，中线式的设计让阀板绕阀杆中心旋转时，密封面的磨损更均匀，启闭扭矩更低，阀板过流面的弧度经过优化，全开状态下的流阻系数远低于传统截止阀，能减少管路输送的压损。驱动端采用杠杆式手柄结构，手柄上带多档位定位卡槽，可通过卡槽配合限位销实现阀板0-90度的开度调节，能满足不同流量工况的调节需求，手柄的力臂长度经过匹配，单人操作即可完成启闭动作，不需要额外配置辅助工具；阀杆与阀板的连接采用扁方加防脱销的结构，避免长期启闭过程中阀杆与阀板出现相对窜动，密封位置采用包覆式橡胶圈结构，橡胶圈嵌在阀板外缘，关闭时橡胶圈与阀体内壁的密封面完全贴合，可实现低压工况下的零泄漏，

　　同时软密封结构对管路内的少量杂质有一定容让性，不会因为微小颗粒卡涩导致密封失效。建模过程中严格遵循了常用中线蝶阀的安装边界尺寸，阀体的轴向长度、安装耳的孔距、阀杆的中心高度都匹配行业通用规格，可直接导入管路装配体中做干涉检查，不需要额外调整安装尺寸；数模中各零件的配合间隙都按照实际装配公差设置，比如阀杆与阀体衬套的间隙、手柄定位结构的配合间隙，都还原了实际产品的装配关系，可用于做运动仿真验证，模拟启闭过程中各部件的运动轨迹，检查是否存在运动卡涩、部件干涉的问题。在做设备管路设计时，这类数模可直接调用，能省去从零开始建模的时间，同时可通过数模直接提取安装尺寸、操作空间需求，比如手柄全开时的回转半径，可提前预留操作空间，避免现场安装后出现手柄被周边构件遮挡、无法正常操作的问题；阀板的过流截面尺寸也可直接提取，用于管路流阻计算、泵阀选型匹配，保证整个流体系统的参数匹配准确。
