桌面便携摇头送风台扇结构设计

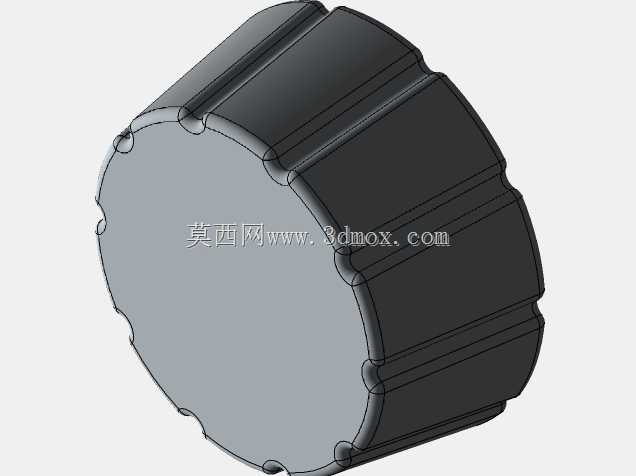

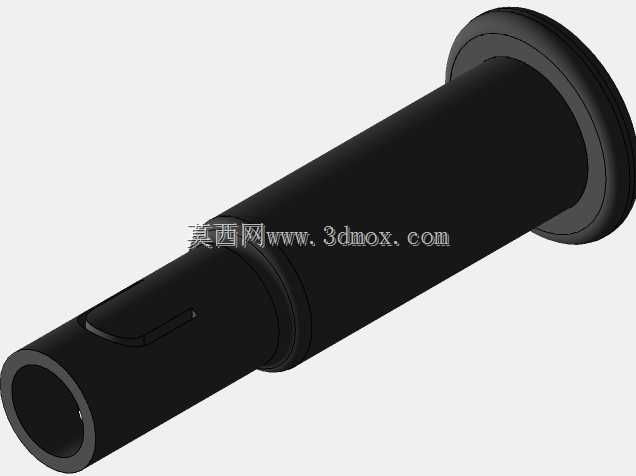

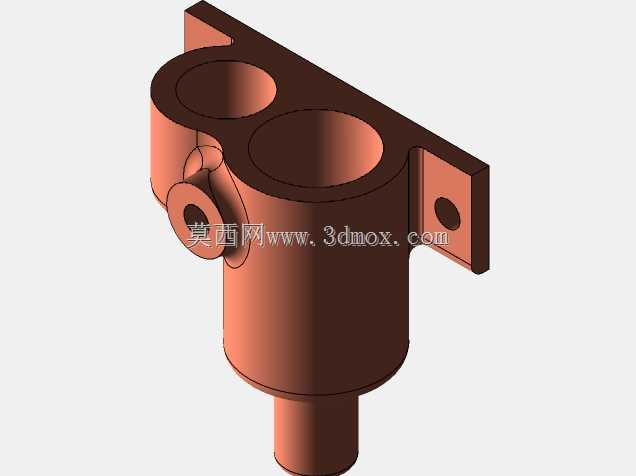

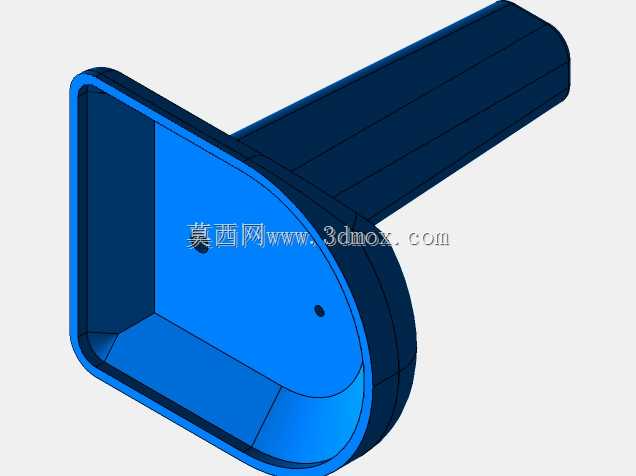

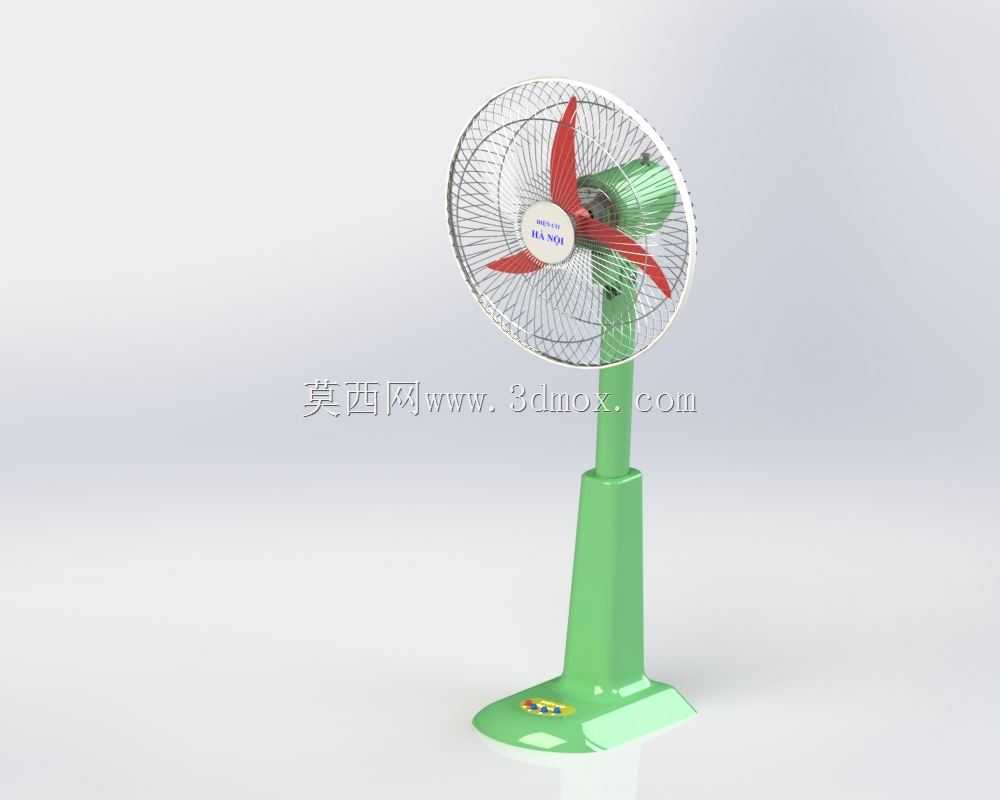

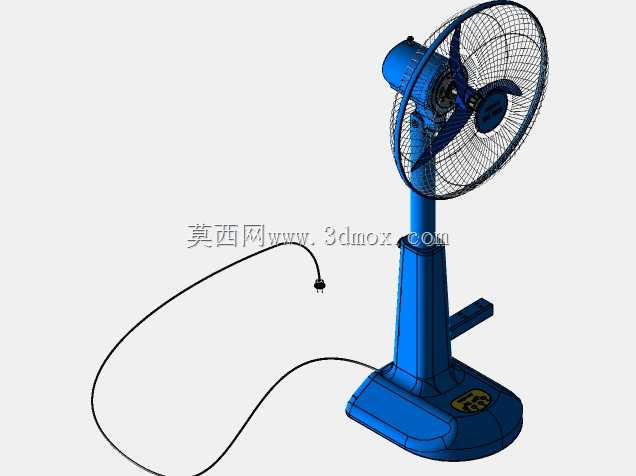

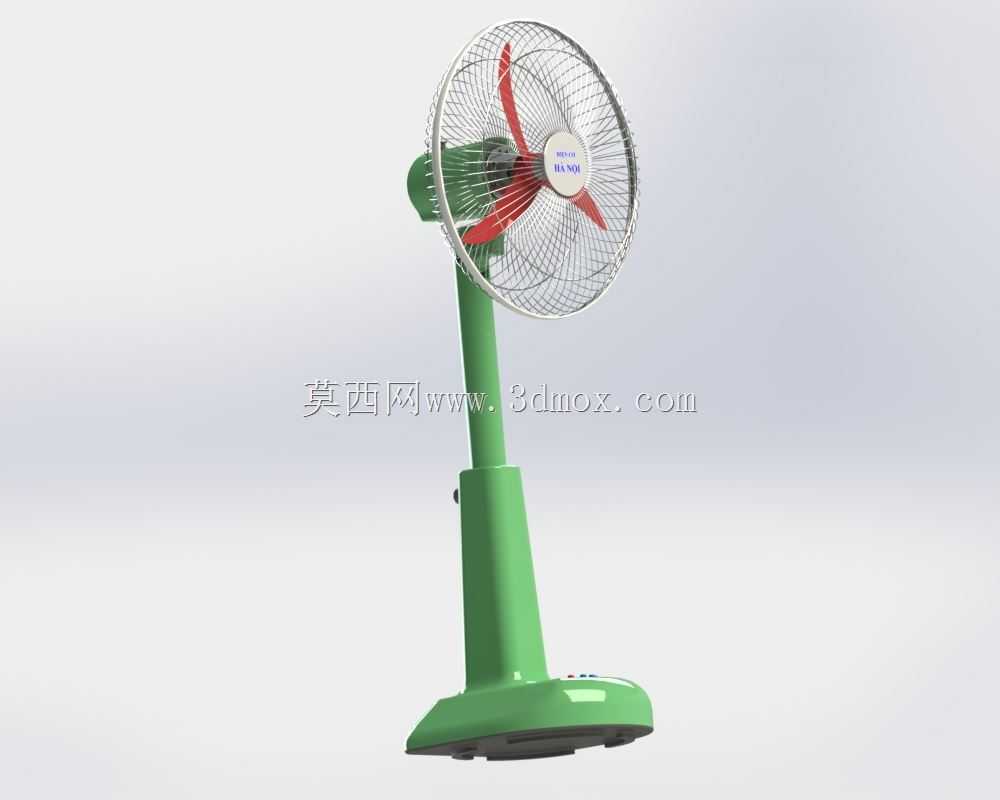

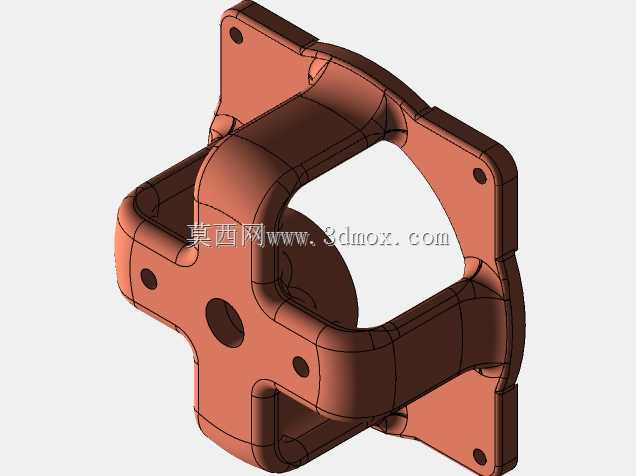

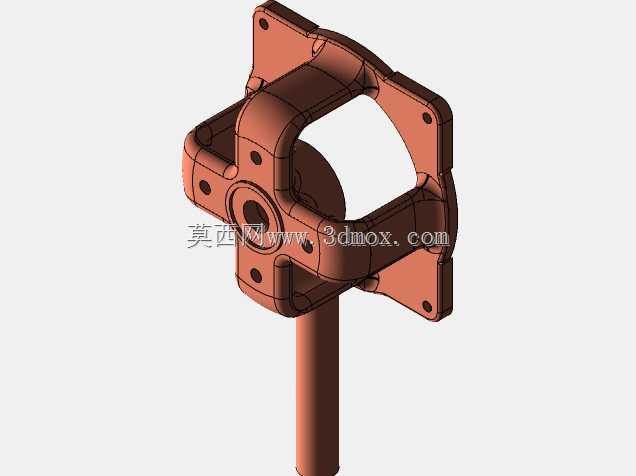

　　这款台扇的三维结构设计，首先围绕桌面近距离送风的核心场景展开，日常办公桌面、宿舍书桌、小型工位等局促空间是其主要应用区域，这类场景对设备的占地尺寸、送风覆盖范围、运行稳定性都有明确的工程要求。从结构布局来看，整体采用后网罩、扇叶、前网罩、机头连接座、支撑立柱、底座的分层装配逻辑，各部件的安装边界经过反复校核：底座直径控制在120mm范围内，放置于桌面时不会挤占键盘、文件等办公用品的摆放空间，底座内部预留配重块安装腔，可通过增加铸铁配重块降低整机重心，避免扇叶高速运转时出现整机晃动、侧翻的问题。支撑立柱采用两段式插接结构，可根据使用需求调整机头高度，调节范围在80mm到150mm之间，适配不同坐姿下的送风高度需求，立柱与底座、

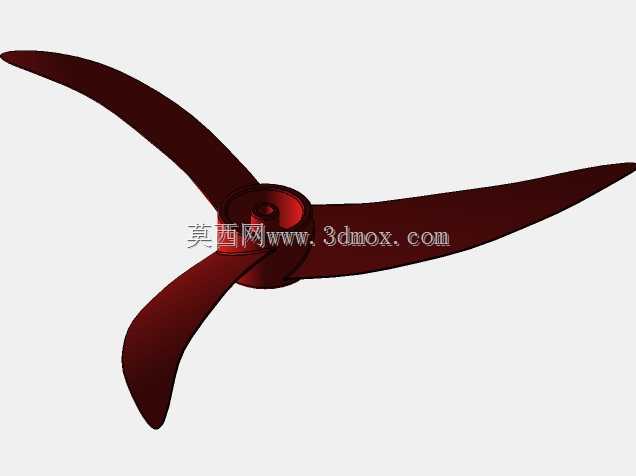

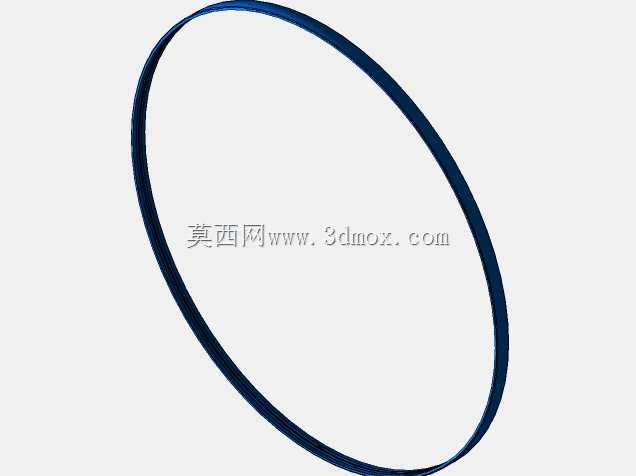

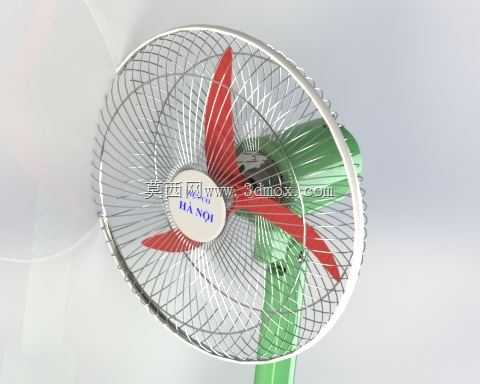

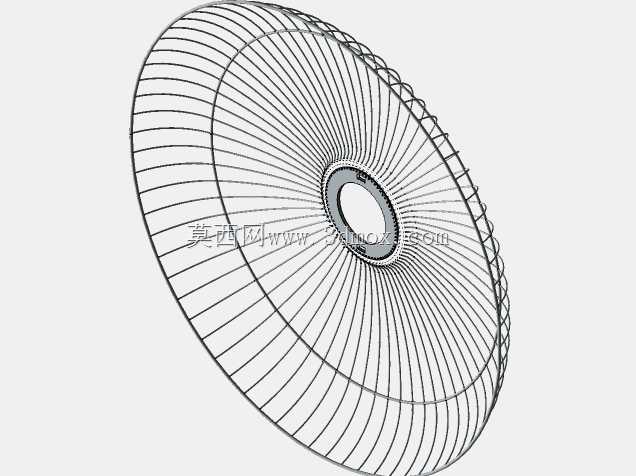

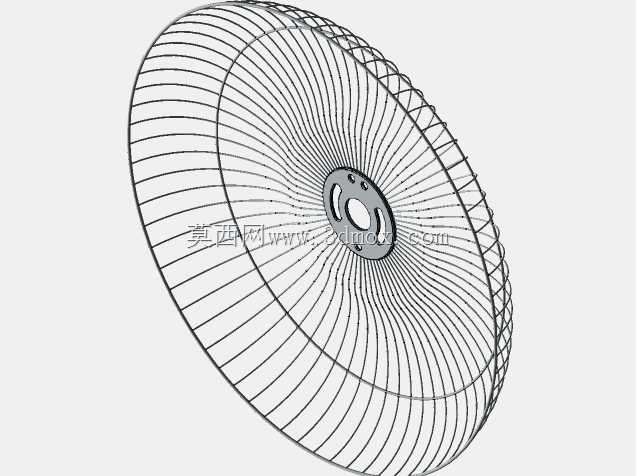

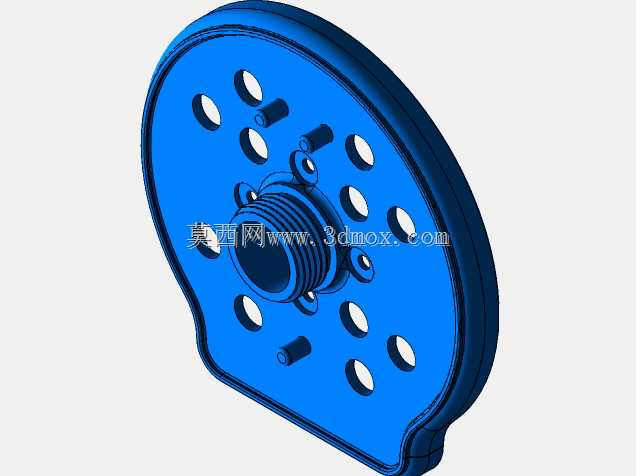

　　立柱与机头连接座的配合面均设计有止转卡槽，避免长期摇头运转后出现连接松动、角度偏移的问题。扇叶采用三叶片后掠式设计，叶片曲面经过气动参数优化，在1200rpm到1800rpm的常规转速区间内，可将送风距离控制在1.5米到3米之间，既满足单人近距离送风的需求，又不会因为风速过高造成直吹体感不适，叶片根部与电机输出轴的配合采用D型轴孔加锁紧顶丝的结构，可有效避免高速运转时扇叶打滑、飞出的安全隐患。网罩部分采用径向钢丝加环形加强筋的焊接结构，钢丝间距控制在12mm以内，符合小家电安全防护的间隙要求，可防止手指误触运转中的扇叶，前后网罩通过圆周分布的8个塑料卡扣实现快拆连接，无需额外工具即可完成网罩拆卸，方便后期清理扇叶与网罩积灰。

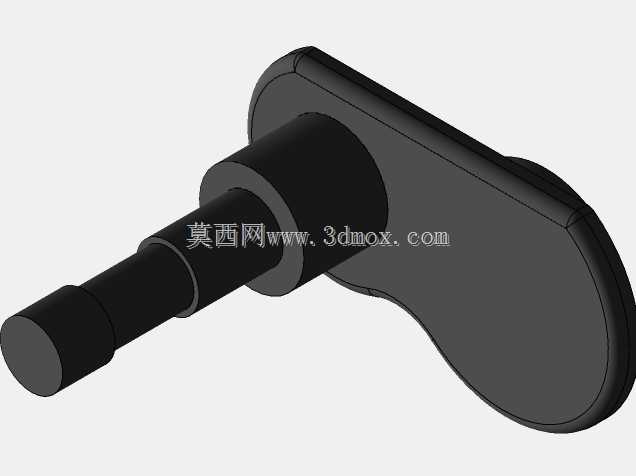

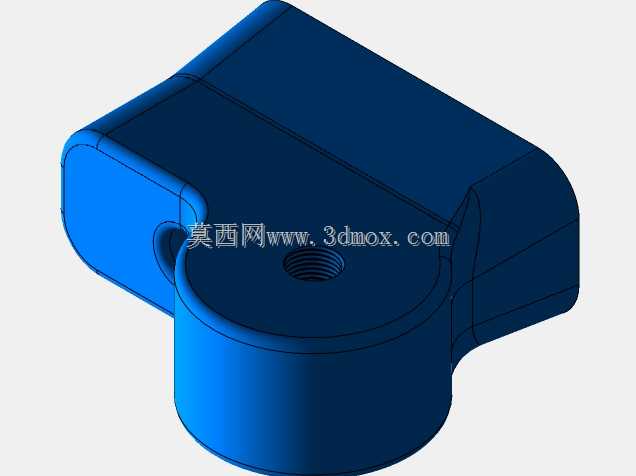

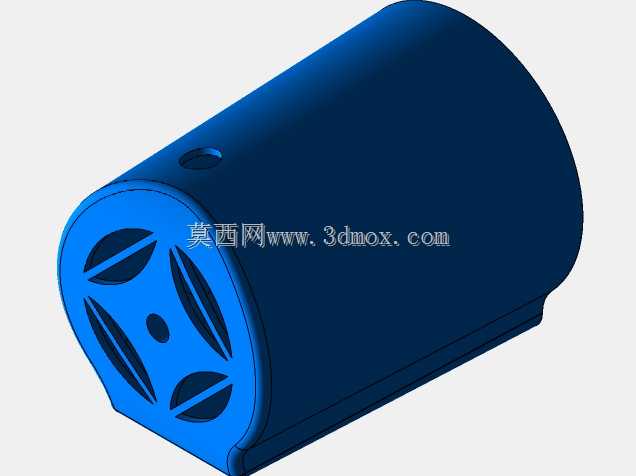

　　机头部分内置摇头传动机构，采用曲柄连杆结构实现左右80度范围的往复摇头，可覆盖桌面区域2-3人的送风范围，机头外壳预留电机散热孔，可保证连续运转8小时以上电机温升不超过40K，避免电机过热烧毁。整机的走线全部隐藏在支撑立柱与底座内部，外部无裸露电线，既提升外观整洁度，也避免电线被桌面物品剐蹭造成破损漏电的风险。在建模过程中，所有配合面均预留0.2mm到0.5mm的装配公差，塑料件的脱模斜度统一设置为1.5度，符合注塑生产的工艺要求，金属网罩的钢丝直径选用1.2mm的冷拔钢丝，兼顾防护强度与材料成本，各连接部位的螺丝孔位均设计有加强筋，避免多次拆装后出现螺柱滑牙、断裂的问题。
