40mm规格高转速直流轴流散热风机结构

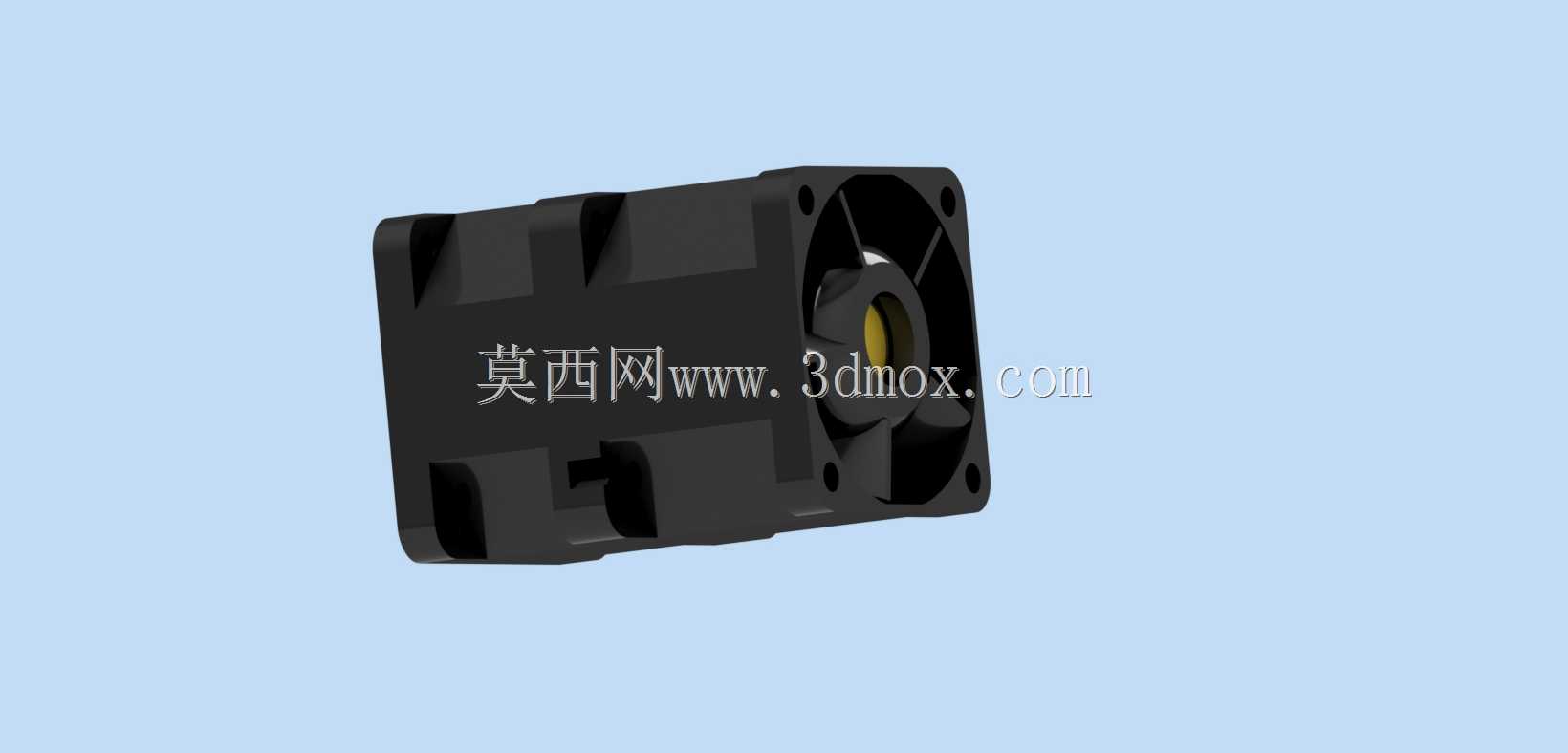

　　在高密度电子设备的热管理设计中，小尺寸高风压轴流风机是解决局部热点的核心风冷部件，这款40mm规格的直流风机，常被应用在1U机架式服务器、工业交换机、大功率伺服驱动器、嵌入式工控主板这类安装空间局促、热流密度偏高的设备场景中，区别于普通消费级散热风扇，这类工业级风机的设计优先保障长期运行的风压稳定性与抗振动能力，而非单纯追求低运行噪音。从结构设计逻辑来看，这款风机采用方形外框搭配中心轮毂的经典轴流布局，外框四个角预留了标准安装孔位，安装孔的中心距严格匹配40mm风机的行业通用安装规范，安装孔位做了沉台设计，可适配M3规格的自攻螺丝或者减震胶钉，安装时不会因为螺丝头部突出影响整机的装配间隙，外框的进风侧与出风侧都做了导流倒角，

　　能够减少气流进出风框时的紊流损失，提升有效送风效率。风机的叶轮采用七叶不等距设计，叶片的扭角从轮毂到叶尖做了渐变处理，靠近轮毂的位置扭角偏大，用来提升中心区域的气流推送能力，叶尖位置扭角收窄，配合外框内壁的微小间隙，减少叶尖漏风带来的风压损耗，这种叶片设计能够在相同转速下输出更高的静压，克服服务器机箱内密集散热鳍片、走线带来的风阻，避免出现气流短路的问题。轮毂内部集成了直流驱动电路与轴承组件，这款风机适配12V直流供电，运行时的电流参数对应高转速版本的设计取向，能够输出足够的风量带走功率器件产生的热量，轴承位置采用了密封式结构，可阻挡工业环境中的粉尘、潮气进入轴承滚道，延长风机的无故障运行时长，外框侧面预留了供电引线的出线槽，

　　走线位置做了圆角处理，避免装配时割伤线材绝缘层。在实际选型适配时，需要注意这款风机的整体厚度属于40mm规格中的加厚版本，相比同尺寸的薄型风机，它的风道长度更长，气流的指向性更好，不会出现近距离送风就发散的问题，安装时需要预留足够的出风侧空间，避免紧贴障碍物导致风阻陡增、散热效率下降，同时要注意供电线路的极性匹配，内置的驱动电路带有反接保护的设计余量，可降低装配时接反线导致的部件损坏风险。这类风机的三维建模过程中，需要重点还原安装孔位的位置精度、外框的外形公差，以及叶轮与外框之间的配合间隙，这些尺寸直接影响后续做设备装配干涉检查时的准确性，很多结构工程师在做整机热仿真时，也会基于准确的风机模型导入风阻参数，让仿真结果更贴近实际运行状态。
