壁挂式开门型低压电气控制箱

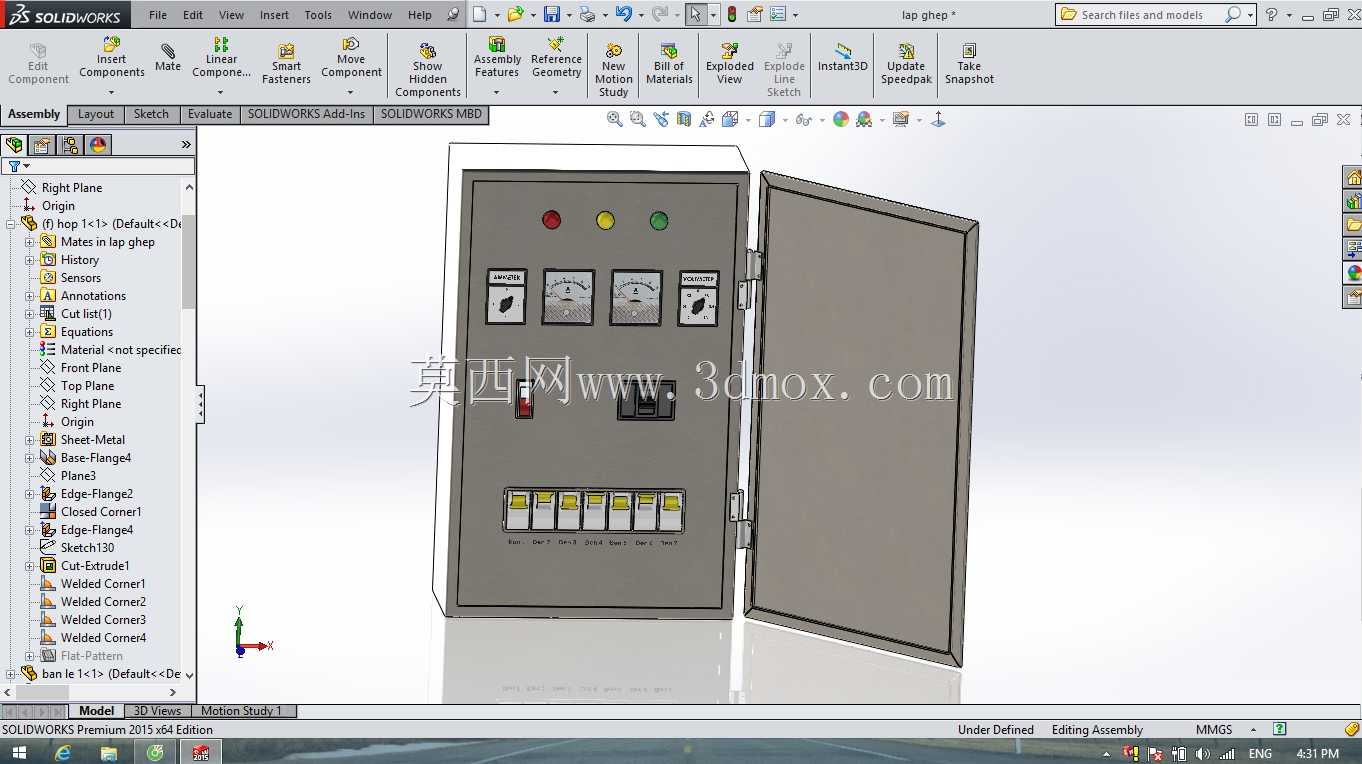

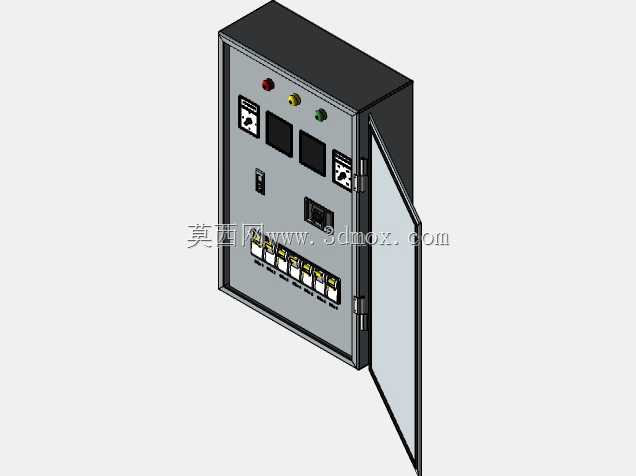

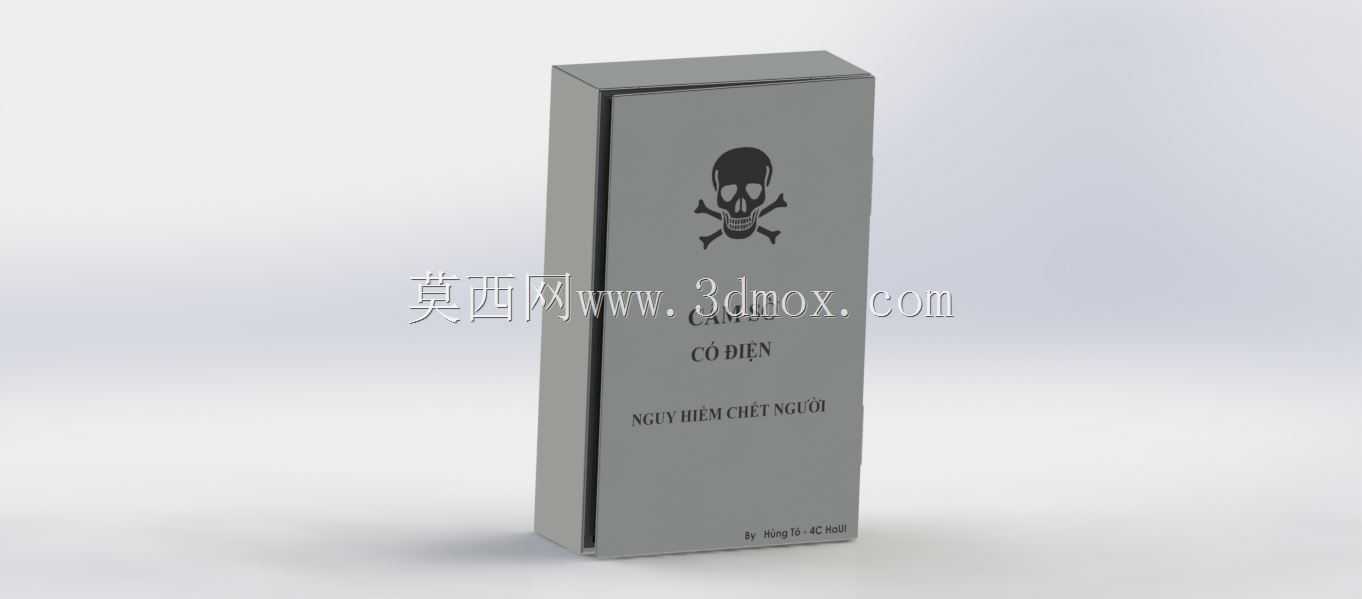

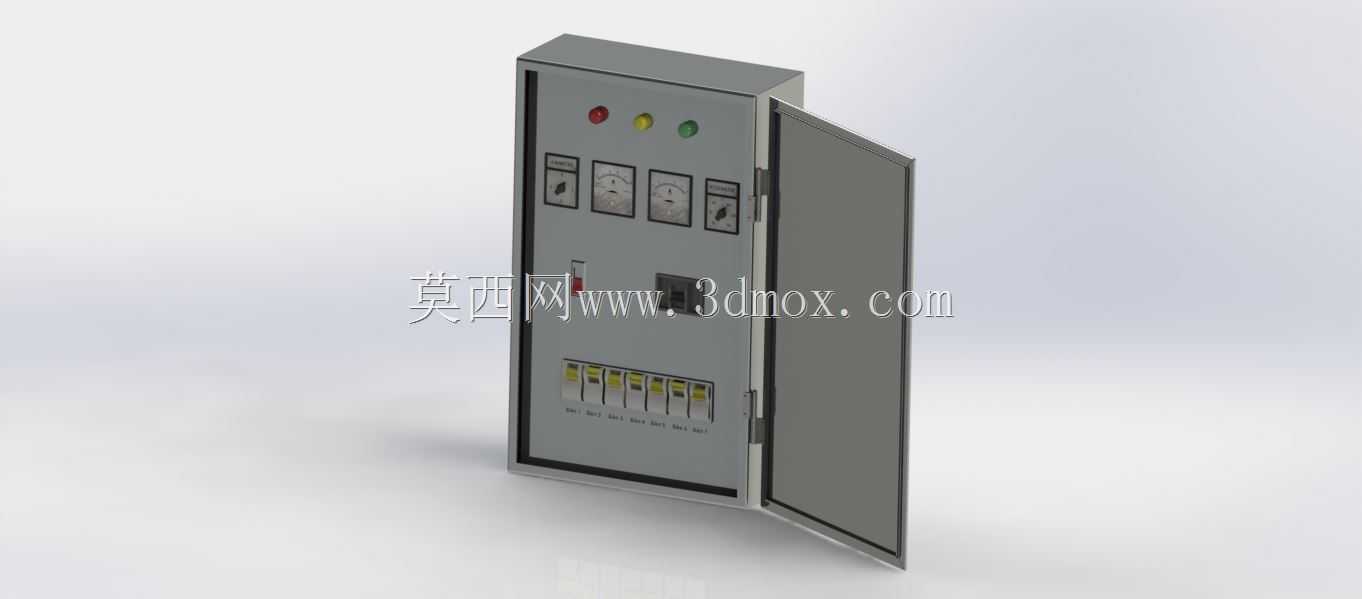

　　这款壁挂式低压电气控制箱，主要面向工业厂房低压配电末端、小型设备单机控制、商用建筑楼层配电分支等场景使用，可实现回路通断控制、运行状态指示、线路过载短路保护等核心功能，也可作为小型自动化设备的本地电控载体，容纳断路器、接触器、接线端子等常规低压元器件。箱体采用单开门侧开结构，门体与箱体通过侧边铰链连接，开合角度可满足内部元器件安装接线的操作空间需求，门体与箱体结合处预留密封胶条安装位，可适配室内常规防尘防护要求，避免日常积尘落入箱内影响元器件触点接触可靠性。

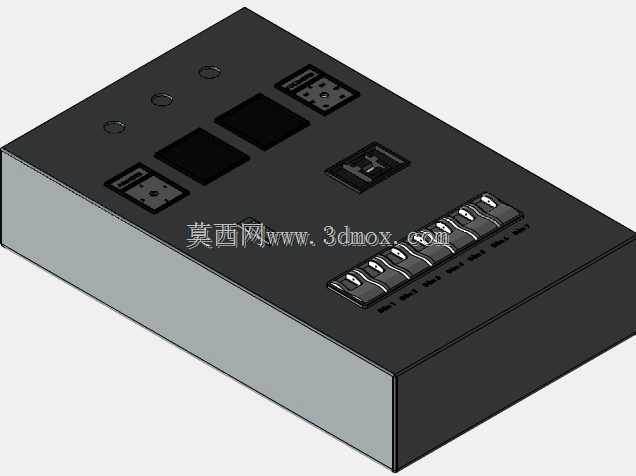

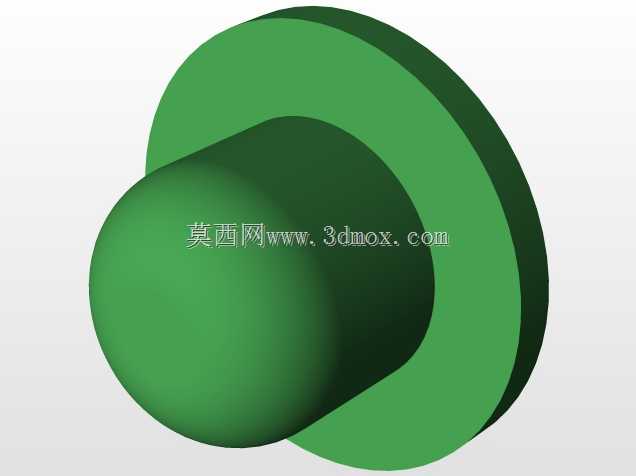

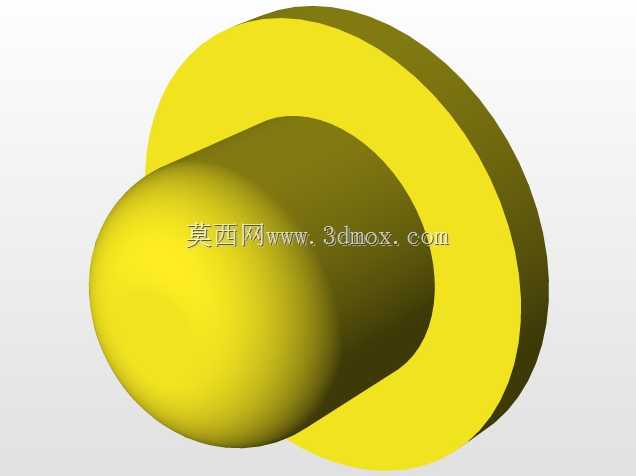

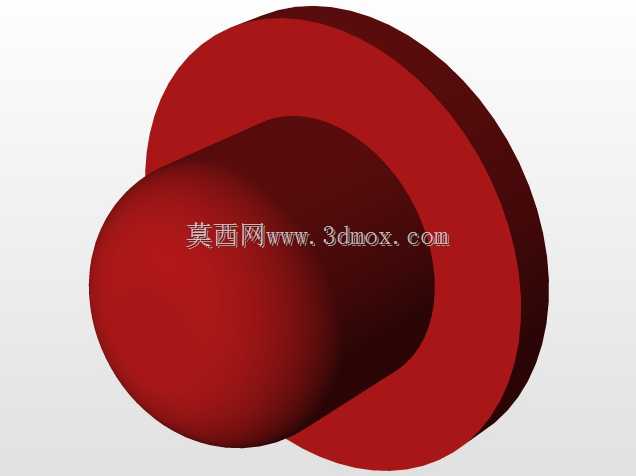

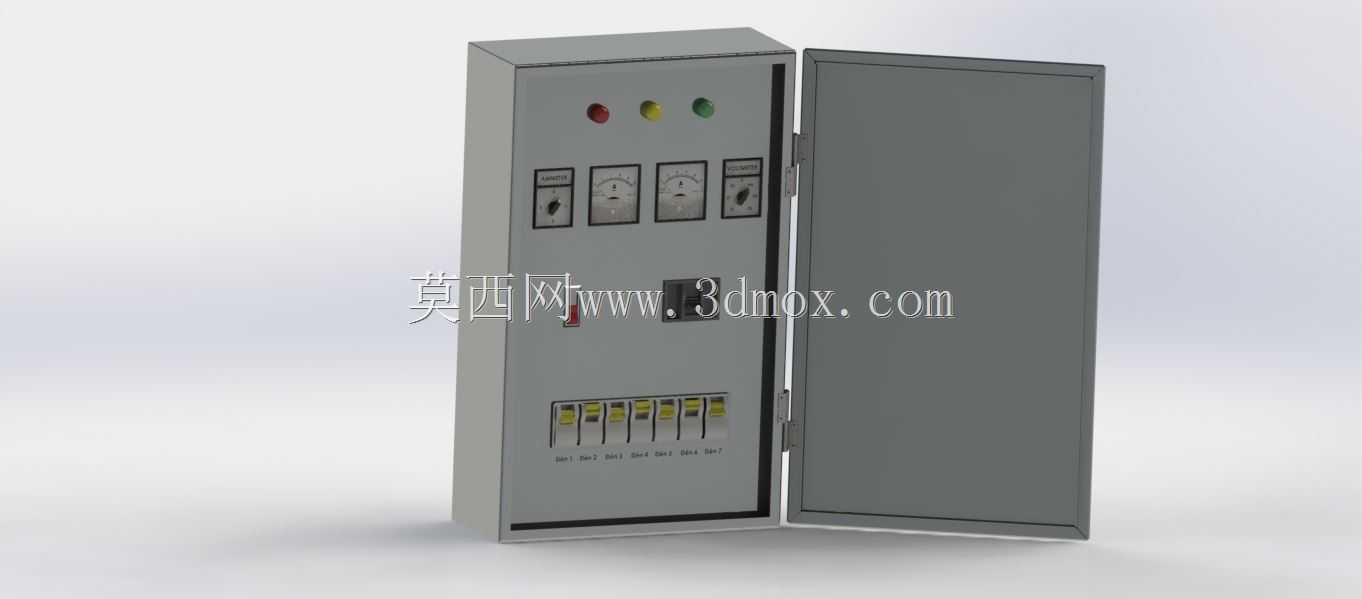

　　从设计逻辑来看，箱体正面上部预留三个指示灯安装孔位，对应电源、运行、故障三类状态指示，下方排布四块指针式仪表安装位，可根据实际需求选配电流、电压等测量仪表，直观反馈回路运行参数；仪表下方设置总开关操作位与分回路排布区域，下部预留多组微型断路器安装导轨位，可根据回路数量灵活配置1P、2P等不同规格的断路器，各元器件排布间距符合低压配电设计规范的安全间隙要求，既避免接线时不同回路线缆交叉干扰，也预留了后期维护更换元器件的操作空间。箱体背部预留壁挂安装固定孔位，安装时可直接通过膨胀螺栓固定于墙面或设备支架上，安装边界需预留左右不小于100mm、上下不小于150mm的操作与散热空间，避免紧贴其他设备影响开门操作与箱体自然散热。

　　箱体采用薄钢板折弯焊接成型，边角做圆弧过渡处理，避免安装接线过程中划伤操作人员，门体边缘做折边加强处理，提升整体结构刚性，减少长期使用过程中门体变形导致的密封失效问题。内部安装板采用可拆卸式设计，元器件可先在安装板上完成预接线后再整体装入箱体，大幅提升现场装配效率，安装板与箱体之间预留接地连接点位，确保箱体金属外壳可靠接地，满足电气安全防护要求。箱内布线区域预留扎带固定孔位，可实现强弱电回路分侧排布，减少动力线缆对控制信号的干扰，同时线缆进出线孔位设置在箱体下部，可根据实际线缆数量与规格开孔并加装护线套，避免线缆外皮被钢板切口磨损造成绝缘破损。
