自行车车把磁带动画结构三维设计

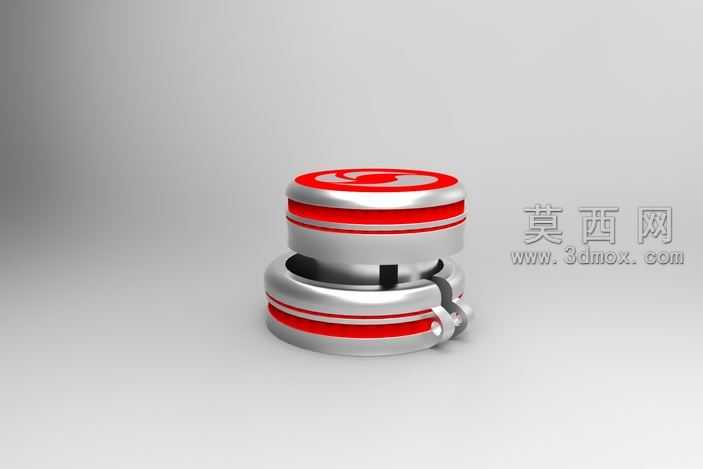

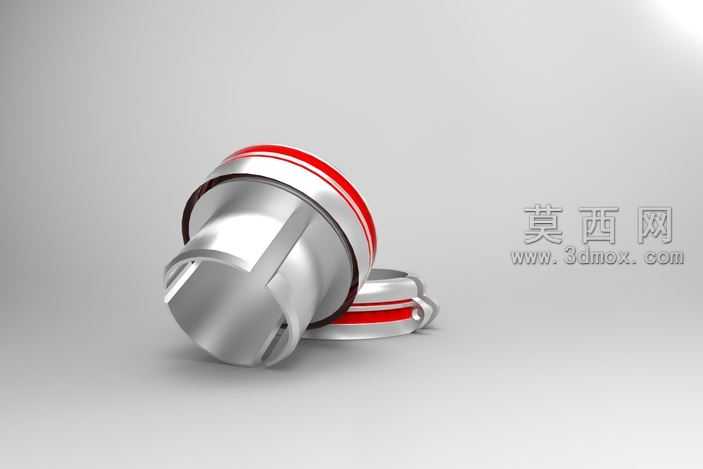

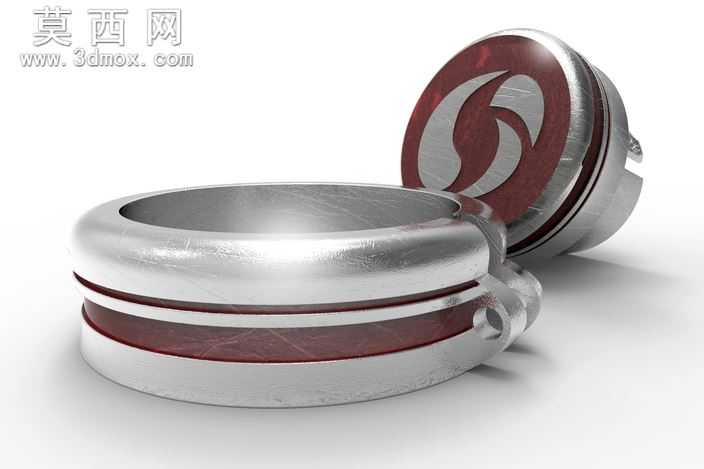

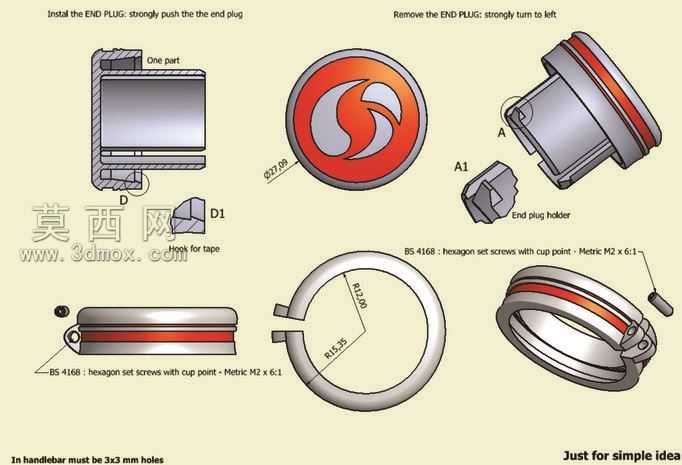

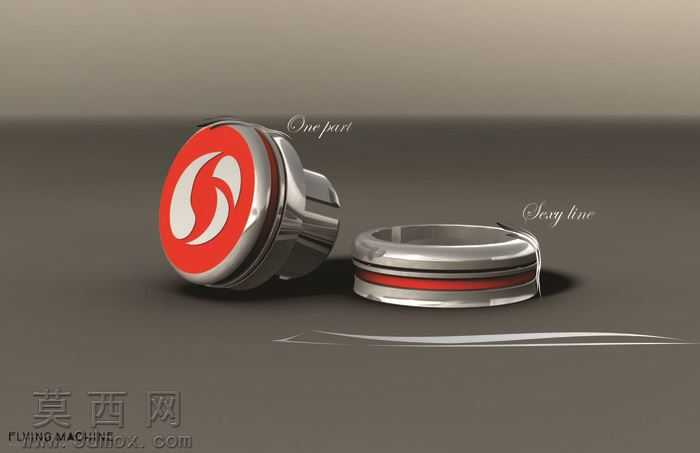

本作品针对自行车车把配套的磁带锁紧构件开展全参数化三维建模设计，建模阶段依托Autodesk Inventor平台完成全流程特征搭建，首先绘制构件的截面轮廓草图，通过旋转、拉伸、切除等基础特征构建主体金属环的基础形态，精准还原环形构件的圆弧过渡边角，保证环体壁厚均匀一致，符合实际五金冲压加工的工艺要求。针对构件内嵌的环形装饰带，单独创建拉伸特征匹配环体的内嵌凹槽尺寸，保证装饰带与金属环的装配间隙控制在合理公差范围内，还原真实产品的装配贴合度。对于构件侧边的连接挂耳结构，通过草图绘制挂耳的异形轮廓后拉伸成型，再对挂耳的开孔位置做切除特征处理，同时对挂耳与主体环的衔接位置做圆角过渡处理，避免应力集中的结构缺陷，提升构件的结构合理性。材质与渲染阶段，针对主体金属环部分，采用拉丝铝合金材质参数，调整金属粗糙度、反射率参数，还原金属表面细微的拉丝纹理与使用磨损质感，让金属部分呈现出真实的哑光金属光泽；针对内嵌的环形装饰带，采用酒红色磨砂树脂材质，调整材质的漫反射颜色与轻微凹凸纹理，模拟树脂材质的细腻磨砂触感，与金属部分形成鲜明的材质对比。渲染阶段采用KeyShot完成效果图输出，搭建柔和的影棚光照环境，通过多盏区域光调整光照角度，突出金属环面的高光反射层次，同时添加柔和的环境闭塞效果，强化构件的结构立体感，让整体渲染效果贴近真实产品的实物展示效果。结构设计上，该构件采用双环拼接加磁吸贴合的结构逻辑，两个半环形构件通过侧边的连接挂耳实现铰接配合，内嵌的磁吸结构可实现两个半环的快速吸合锁紧，无需额外的锁扣结构即可完成车把位置的快速固定，安装拆卸操作便捷，同时环形的接触面设计可增大与车把管壁的接触面积，提升锁紧后的固定稳定性，避免骑行过程中出现构件移位的问题。设计过程中充分考虑构件的实际使用场景，对所有边角位置都做了圆角钝化处理，避免安装使用过程中出现锐边划伤的问题，整体结构简洁紧凑，在满足功能需求的同时兼顾外观的精致质感，还原了量产五金配件的工艺细节与结构特点。
