带法兰安装座的脚踏板轴支撑结构

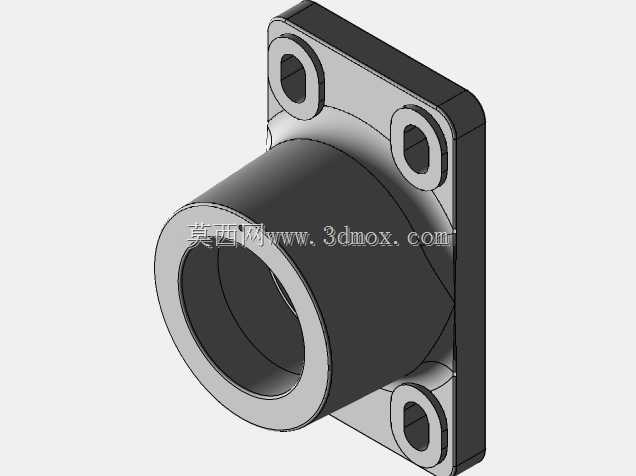

　　这类带方形法兰安装座的轴支撑结构，常被应用在轻工输送线脚踏控制机构、小型冲压设备脚踏操作单元、仓储物流分拣线脚踏触发装置中，作为脚踏摆臂的回转支撑核心部件，承担脚踏动作下的径向载荷与小幅轴向冲击，避免转轴直接与安装机架接触产生磨损，同时能补偿安装过程中机架面的少量形位公差，降低装配调试难度。从结构设计来看，底部方形安装座设置四个沉头安装孔，孔位采用对称布局，适配M6规格内六角螺栓安装，安装座底面做平面度精加工处理，与安装面贴合后能保证支撑轴线与安装面的垂直度要求，避免转轴运转时出现别劲卡滞问题。主体支撑座采用灰铸铁材质的设计思路，座体与安装法兰为一体化铸造成型后做时效处理，消除铸造内应力，后续轴承安装孔做精镗加工，

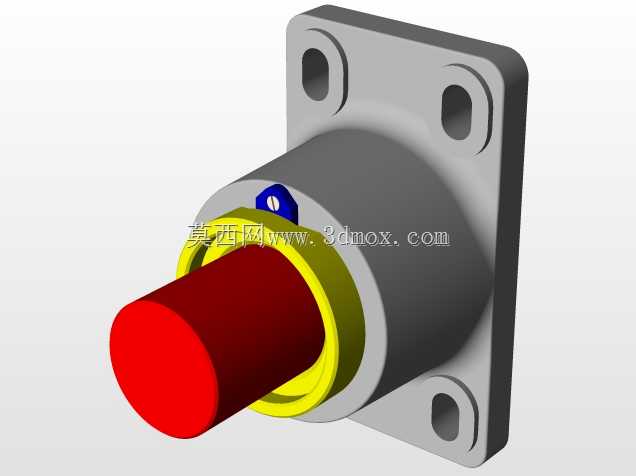

　　保证孔的圆柱度与表面粗糙度，适配标准滚动轴承的压装要求，轴承孔上端设置黄色挡圈槽，用来安装孔用弹性挡圈，限制轴承外圈的轴向窜动，同时在轴承孔下端设置台阶定位面，给轴承外圈提供轴向支撑，承受脚踏动作带来的向下冲击载荷。顶部红色端盖为按压式防护结构，采用工程塑料注塑成型，盖体与轴承内圈配合，既可以阻挡车间环境中的粉尘、切削液、碎屑进入轴承滚道内部，延长轴承使用寿命，也能在脚踏复位时提供小幅缓冲，避免金属部件直接碰撞产生异响与冲击损伤。实际选型应用时，需要注意安装座的中心高尺寸，保证脚踏摆臂的回转中心与操作踏板的安装高度匹配，避免踏板动作时出现干涉；四个安装孔的中心距要与机架预设的安装孔位对齐，若机架为型材焊接结构，

　　需要在安装位置预先焊接加厚安装垫板，避免螺栓锁紧时型材变形导致支撑座倾斜。轴承选型方面，这类结构通常适配深沟球轴承，能够承受脚踏操作下的主要径向载荷，同时应对踏板摆动时产生的少量轴向力，无需额外配置推力轴承即可满足常规工况的使用寿命要求。在三维建模过程中，这类结构需要重点关注安装孔的沉头深度、轴承孔的配合公差、挡圈槽的尺寸精度，以及端盖与轴承内圈的配合间隙，避免建模时出现尺寸干涉，同时要还原铸造成型件的圆角过渡特征，避免出现尖锐棱角，符合实际加工工艺要求，装配时要注意轴承压装的方向，保证挡圈能够完全卡入槽内，端盖按压到位后无松动脱落风险。
