摩托车侧撑驻车支撑结构设计

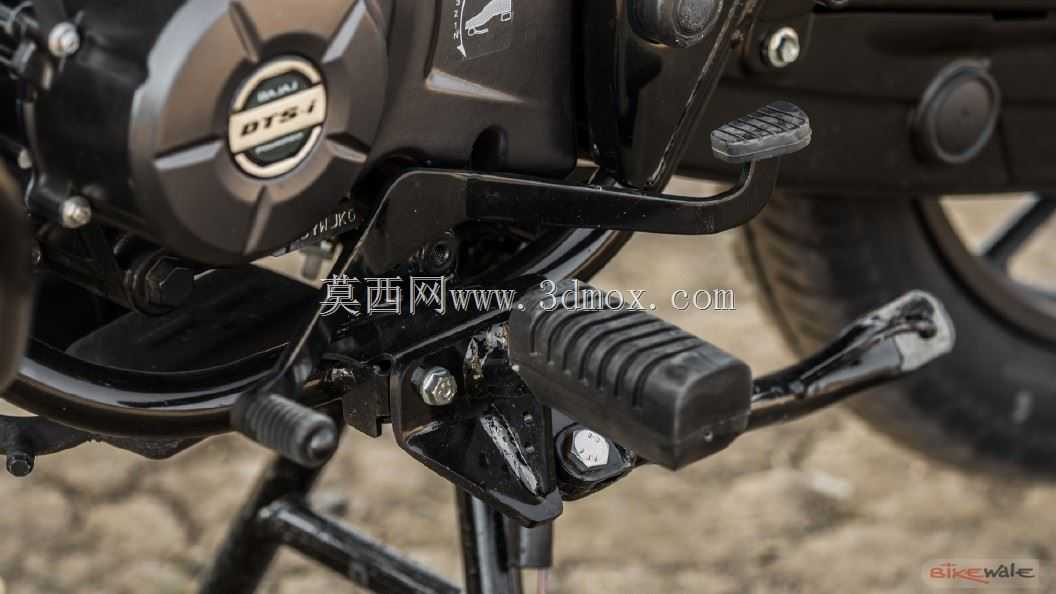

　　该支撑结构主要应用于两轮摩托车驻车场景，作为车辆临时停靠时的侧向承重部件，替代人工扶撑的方式，在非平整铺装路面、斜坡路段停靠时，可通过单侧支撑抵消车辆侧倾力矩，避免整车倾倒。日常使用中，驾驶员只需用脚将支架拨至竖直支撑位，即可让车辆保持稳定侧倾姿态，驶离时向前推动车辆，支架会在复位弹簧作用下自动回弹收起，不会干涉行驶过程中的轮胎运动与转向动作。

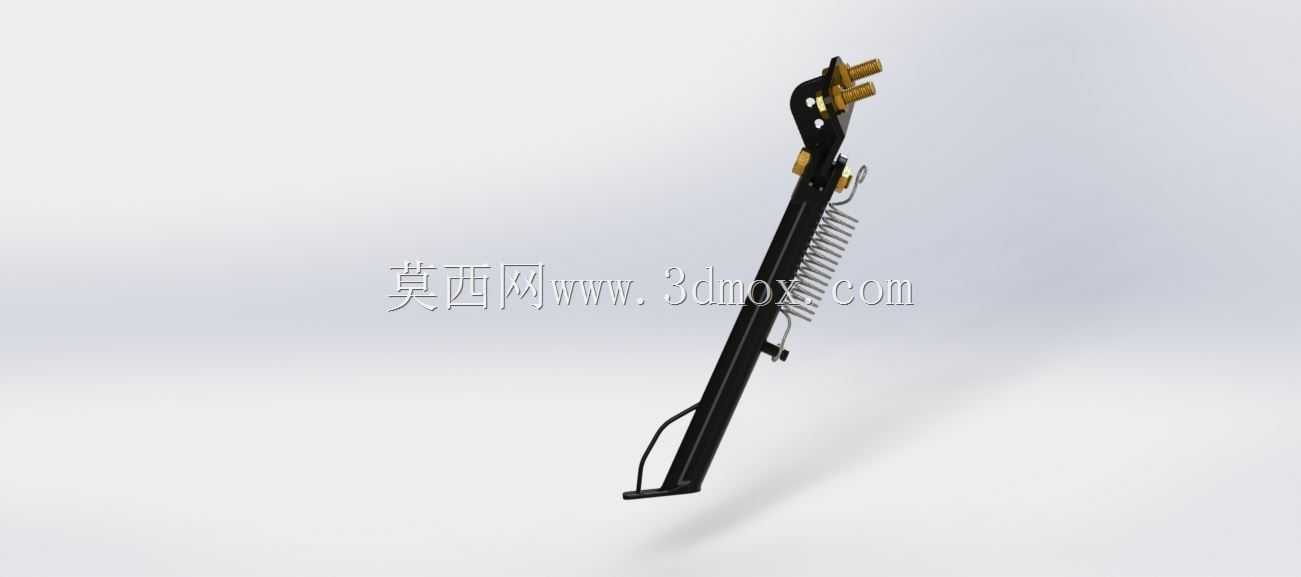

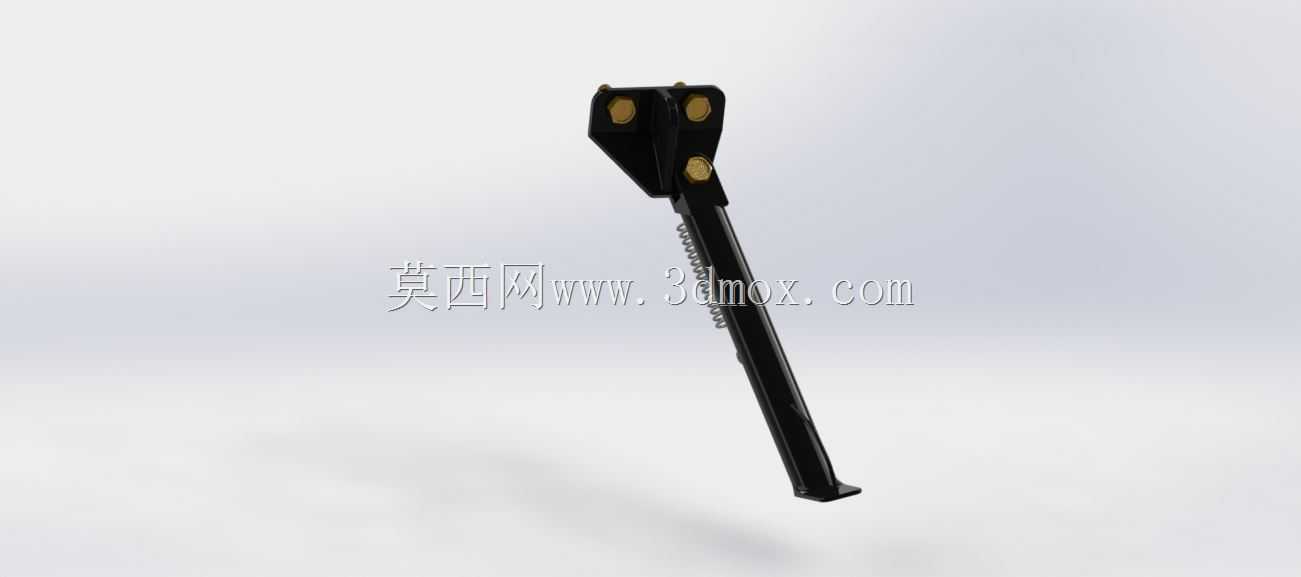

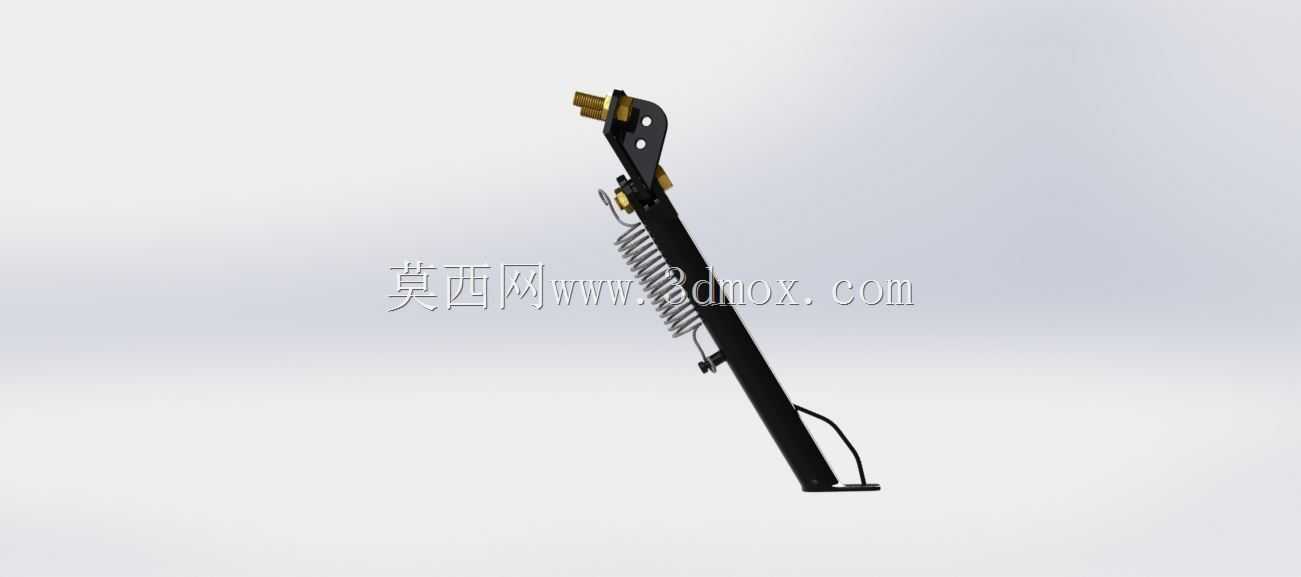

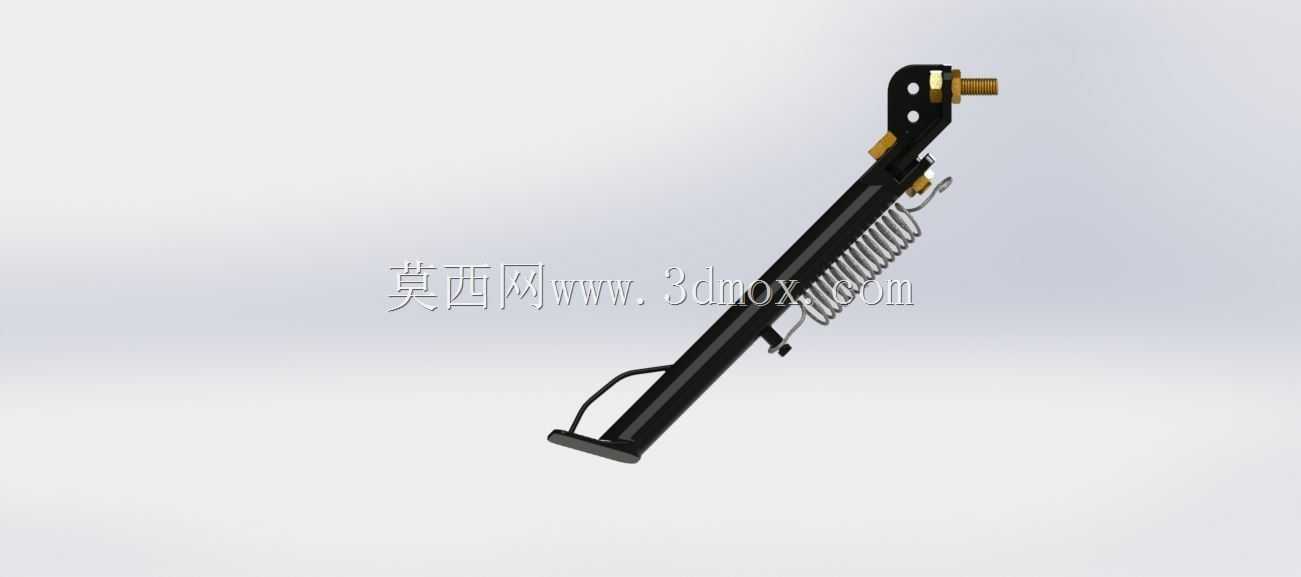

　　从功能特性来看，整个构件集成了承重支撑、自动复位、安装定位三个核心模块。主体杆身采用变截面长条结构，上端设置两个同轴安装孔，用于与车架底部的安装支座铰接，保证支架可绕固定轴顺畅转动；杆身中部预留弹簧挂接位，复位弹簧一端固定在车架凸台上，另一端挂接在支架的挂耳处，弹簧预紧力经过匹配计算，既保证收起状态下支架不会因路面颠簸意外落下，也能在支撑状态下提供足够的保持力，避免车辆停靠时支架回弹失效；下端支撑脚采用加宽平底设计，增大与地面的接触面积，降低松软路面上的支撑压强，减少支架下陷的风险。

　　设计过程中优先考虑了安装边界的适配性，上端铰接位的孔距、轴径完全匹配对应车型的车架安装点尺寸，不需要额外改装即可直接装配；支架收起后与车身侧面的间隙控制在安全范围内，不会与排气管、后平叉等周边部件发生运动干涉；整体展开角度经过反复校核，支撑时整车侧倾角控制在合理区间，既不会因角度过小导致车辆重心过高容易倾倒，也不会因角度过大造成起步时支架无法顺利回弹。杆身的弯折弧度充分考虑了脚部操作的人机工程，驾驶员无需大幅度挪动脚部即可轻松拨动支架，操作行程符合日常使用习惯。

　　结构强度方面，主体杆身采用高强度钢材弯折成型，关键受力位置做了局部加厚处理，可承受整车整备质量下的侧向载荷，长期使用不会出现杆身弯曲、铰接位松旷的问题；弹簧采用圆柱螺旋扭转弹簧，抗疲劳性能满足频繁往复转动的使用需求，挂接端做了防脱设计，避免长期震动后弹簧脱落。整个构件没有冗余的复杂结构，所有部件都服务于驻车支撑的核心功能，加工工艺简单，装配维护便捷，可直接适配同平台多款车型的侧向支撑需求。
