内孔5mm厚1.5mm铰链冲压成型工装

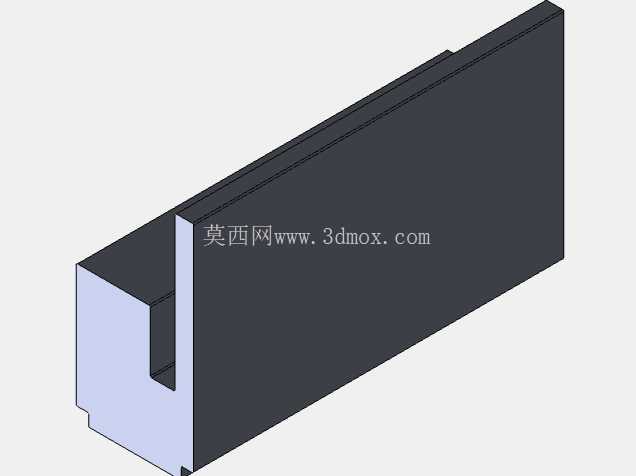

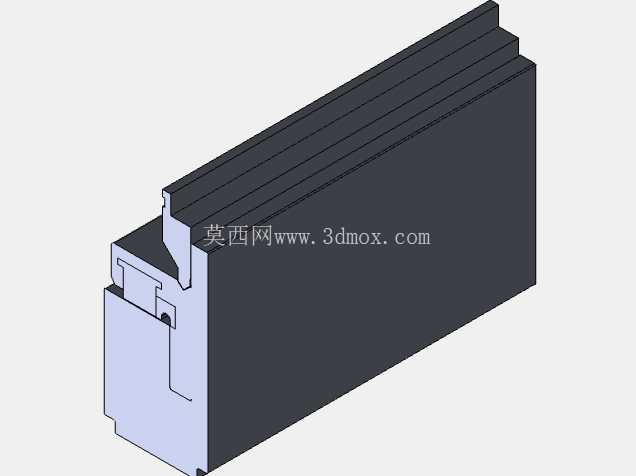

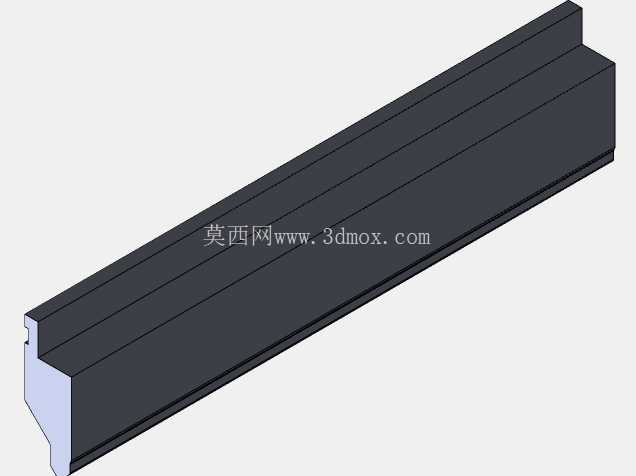

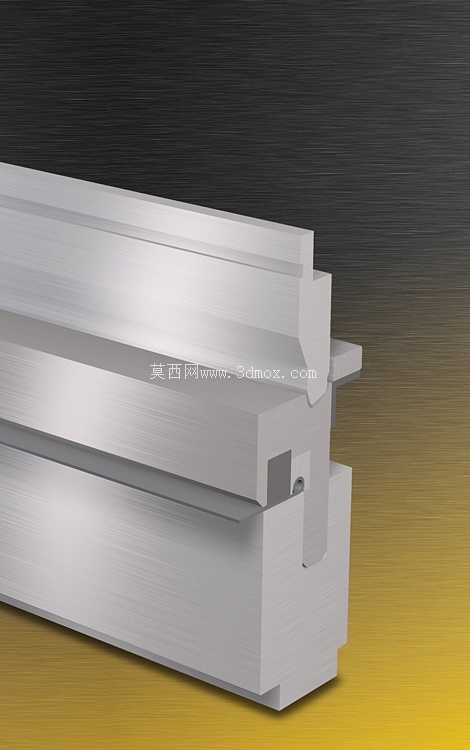

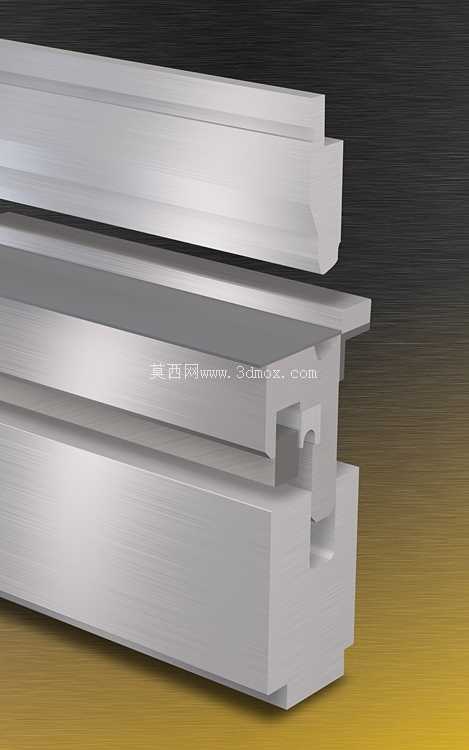

这套工装针对小规格薄型铰链的批量压合成型需求设计，适配内孔5mm、料厚1.5mm的铰链卷圆与扣合工序，在五金门窗、小型机柜、消费电子结构件的铰链生产线上可直接对接现有冲压设备工位，无需额外改动设备滑块行程与工作台面接口。从结构布局来看，工装采用上下模分体式导向设计，凸模与凹模的配合面做了1:50的斜度导向修正，避免长期冲压作业中出现的啃模、错位问题，模座主体采用45号钢调质处理，成型刃口区域镶嵌Cr12MoV硬质合金镶块，硬度控制在HRC58-62之间，兼顾基体韧性与刃口耐磨性，连续冲压10万次以上无需更换刃口镶块。

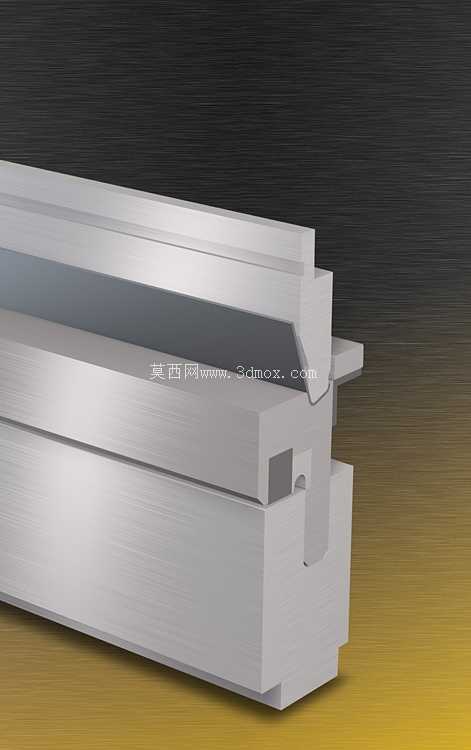

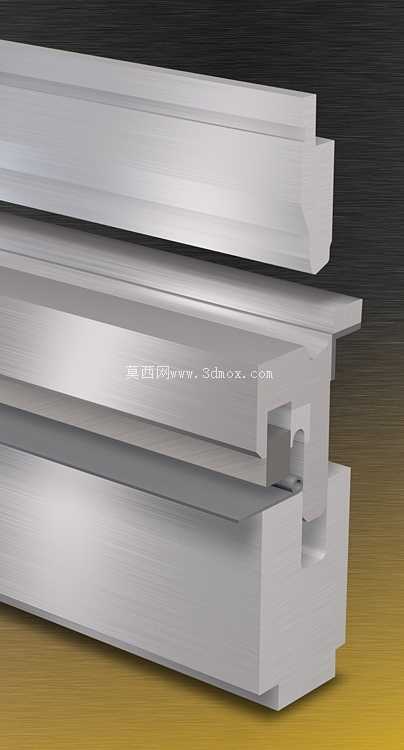

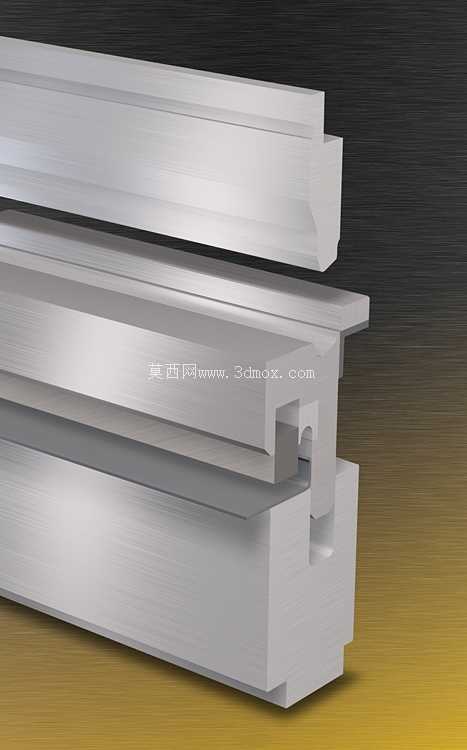

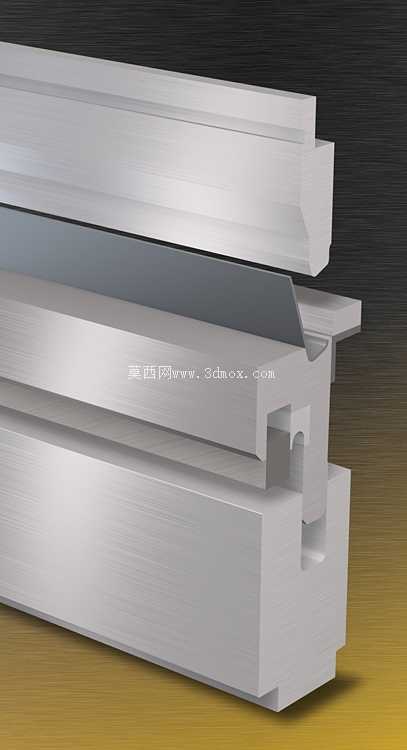

实际生产场景中，该工装可直接安装在16吨开式可倾压力机上，工作台面安装孔位适配通用T型槽间距，上下模闭合高度控制在180mm，满足多数中小型冲压设备的装模边界。作业时，操作人员将预冲裁好的铰链坯料放置在凹模定位槽内，定位槽的尺寸公差控制在±0.02mm，确保坯料放置后不会出现窜动，滑块下行过程中，上模的预压块先将坯料压紧在凹模表面，避免成型过程中料带偏移，随后卷圆凸模逐步将坯料的卷边部位压入凹模的卷圆型腔，完成铰链的卷圆扣合动作，最后上模上行，顶料块将成型好的铰链从凹模内顶出，完成单次作业循环。

设计过程中重点考虑了薄料成型的回弹问题，针对1.5mm厚的冷轧钢板材质，卷圆型腔的半径做了0.08mm的回弹补偿，确保成型后的铰链内孔尺寸稳定在5mm±0.03mm范围内，卷圆部位的接缝间隙控制在0.05mm以内，满足铰链转动时的同轴度要求，不会出现转动卡滞、旷量过大的问题。工装的导向机构采用外置式导柱导套，导柱直径20mm，导套配合长度60mm，配合间隙控制在0.01mm以内，确保上下模合模时的对位精度，避免因导向间隙过大导致的成型件尺寸超差。

从安装维护角度来看，所有成型镶块均采用螺钉与销钉定位固定在模座上，更换不同规格的铰链产品时，只需更换对应的凸模、凹模镶块与定位块，无需拆卸整个模座，大幅缩短换模调试时间，适配多品种小批量的铰链生产需求。模座上预留了废料排出槽，成型过程中产生的少量切边废料可顺着斜面排出模具体外，不会堆积在型腔内影响成型精度。同时，工装的上模柄采用标准50mm直径规格，可直接与多数压力机的滑块孔配合，无需额外加工连接法兰，装模时只需将模柄插入滑块孔锁紧，调整好闭合高度即可试生产，首次试模时只需微调凸模的进入深度，即可得到合格的成型件，调试难度低，对操作人员的技能要求不高。

在实际应用中，这套工装解决了小规格薄铰链手工成型效率低、尺寸一致性差的问题，单工位作业效率可达每分钟30-40件，成型后的铰链无需二次整形即可直接进入后续的装配工序，卷圆部位的圆度、接缝间隙均满足行业通用五金铰链的质量要求，可适配冷轧钢、不锈钢、铝合金等多种常见五金材质的铰链成型，只需根据材质的抗拉强度适当调整冲压压力即可，无需改动模具核心结构。
